دستهبندی: نیمه هادی ها
نوع ترانزیستور:PNP
ولتاژ کلکتور-امیتر:40 ولت
جریان کلکتور مداوم (I_C):600 میلیآمپر
پکیج:TO-92

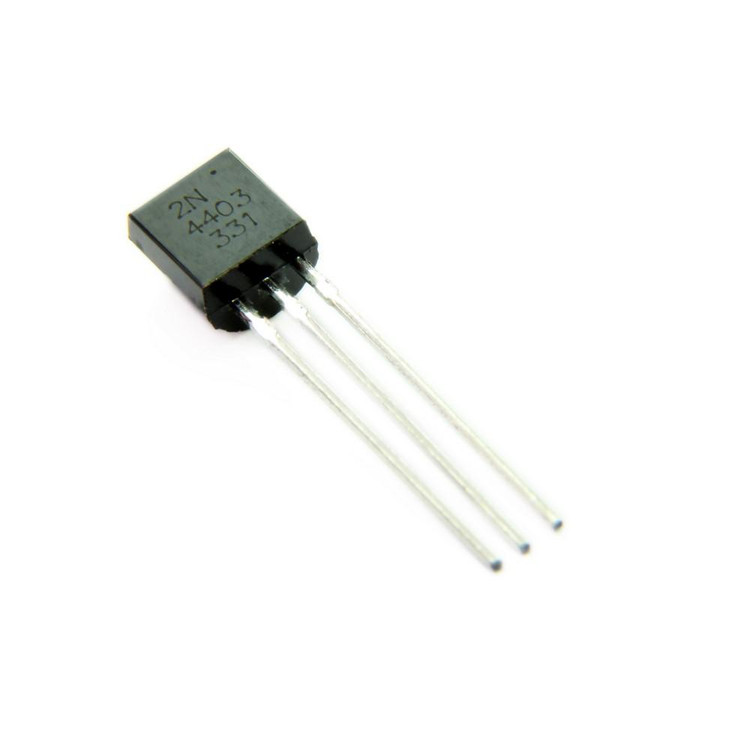

ترانزیستور 2N4403 نوع PNP پکیج TO-92(dip)
2N4403
ندارد - کالای مشابه اصل ©️
مشخصات
نوع ترانزیستور
PNP
ولتاژ کلکتور-امیتر
40 ولت
جریان کلکتور مداوم (I_C)
600 میلیآمپر
پکیج
TO-92
توان اتلاف (P_C)
625 میلیوات
فرکانس انتقال (f_T)
200 مگاهرتز
بهره جریان (h_FE)
100 تا 300
پینآوت
بیس (پایه میانی)، کلکتور (پایه سمت چپ)، امیتر (پایه سمت راست)
برند
Fairchild Semiconductor
توضیحات
نام قطعه: 2N4403
نام کارخانهای: 2N4403
تعداد کانال 1 کانال
منفی یا مثبت PNP قطب
ولتاژ کلکتور-امیتر -40 ولت
جریان کلکتور -600 میلی آمپر
فرکانس 200 مگا هرتز
اتلاف قدرت 625 میلی وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -65 درجه سانتیگراد
حداکثر دمای عملیاتی 200 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Fairchild Semiconductor
پکیج: TO-92
نوع قطعه: کپی
بستهبندی: Bulk
حداقل: 10 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: PNP-40V,0.6A,350mW,200MHz Silicon Pnp Transistor ; General Purpose, Unijunction 40V, 600mA, 350mW, 255nS, 200MHz
Number of Channels 1 Channel
Polarity PNP Type
Collector Emitter Voltage (VCEO) -40 V
DC Collector Current -600 mA
Gain Bandwidth Product (fT) 200 MHz
Power Dissipation 625 mW
Mounting Style Through Hole
Minimum Operating Temperature -65 C°
Maximum Operating Temperature 200 C°
Brand Fairchild Semiconductor
Package TO-92
نقد و بررسی
ترانزیستور 2N4403: مشخصات فنی، کاربردها و راهنمای خرید
ترانزیستور 2N4403 یکی از پرکاربردترین قطعات الکترونیکی در دنیای مدارهای الکتریکی است. اگر به دنبال اطلاعات دقیق در مورد ترانزیستور 2N4403 هستید، این مقاله به شما کمک میکند تا با مشخصات 2N4403، کاربردهای ترانزیستور 2N4403 و نکات مهم آشنا شوید. بسیاری از علاقهمندان به الکترونیک، مهندسان و دانشجویان هنگام جستجو برای دیتاشیت 2N4403 یا خرید ترانزیستور 2N4403 به دنبال منابعی معتبر میگردند. در این محتوا، بر اساس جستجوهای رایج مانند جایگزین 2N4403، پین اوت 2N4403 و ویژگیهای ترانزیستور 2N4403، اطلاعات حرفهای و جامعی ارائه میدهیم تا نیازهای شما را پوشش دهیم.
معرفی ترانزیستور 2N4403
ترانزیستور 2N4403 یک ترانزیستور نوع PNP است که برای کاربردهای عمومی تقویت و سوئیچینگ طراحی شده. این قطعه از جنس سیلیکون ساخته شده و در بستهبندی TO-92 عرضه میشود، که آن را برای پروژههای الکترونیکی کوچک و بزرگ مناسب میکند. اگر در حال جستجو برای مشخصات فنی 2N4403 هستید، بدانید که این ترانزیستور به دلیل کارایی بالا و دوام خوب، در بسیاری از مدارها مورد استفاده قرار میگیرد. تولیدکنندگانی مانند ON Semiconductor و Central Semiconductor این محصول را با کیفیت بالا ارائه میدهند، و جستجوهایی مانند دیتاشیت ترانزیستور 2N4403 اغلب به مشخصات استاندارد آن اشاره دارند.
مشخصات فنی ترانزیستور 2N4403
برای درک بهتر ویژگیهای 2N4403، در ادامه جدولی از مشخصات کلیدی این ترانزیستور آورده شده است. این اطلاعات بر اساس دیتاشیتهای معتبر مانند ON Semiconductor گردآوری شده و برای کسانی که به دنبال پارامترهای فنی 2N4403 هستند، مفید خواهد بود:
| مشخصه | مقدار | توضیحات |
|---|---|---|
| نوع ترانزیستور | PNP | مناسب برای مدارهای منفیزمین |
| ولتاژ کلکتور-امیتر (VCEO) | 40 ولت | حداکثر ولتاژ تحمل بین کلکتور و امیتر |
| ولتاژ کلکتور-بیس (VCBO) | 40 ولت | حداکثر ولتاژ بین کلکتور و بیس |
| ولتاژ امیتر-بیس (VEBO) | 5 ولت | حداکثر ولتاژ بین امیتر و بیس |
| جریان کلکتور حداکثر (IC) | 600 میلیآمپر | ظرفیت جریاندهی |
| توان تلفاتی (Pd) | 625 میلیوات | حداکثر توان مصرفی در دمای محیط |
| بهره جریان (hFE) | 100 تا 300 | در جریان 150 میلیآمپر |
| فرکانس گذار (fT) | 200 مگاهرتز | مناسب برای کاربردهای فرکانس متوسط |
| بستهبندی | TO-92 | سهپایه استاندارد: بیس، کلکتور، امیتر |
این مشخصات 2N4403 آن را به گزینهای ایدهآل برای پروژههای الکترونیکی تبدیل کرده است. اگر به پین اوت ترانزیستور 2N4403 علاقهمند هستید، پینها به ترتیب بیس (پایه میانی)، کلکتور (پایه سمت چپ) و امیتر (پایه سمت راست) در نمای مسطح قرار دارند.
کاربردهای ترانزیستور 2N4403
کاربردهای ترانزیستور 2N4403 بسیار متنوع است و جستجوهایی مانند استفاده از 2N4403 در مدار اغلب به این موارد اشاره دارند. این ترانزیستور در مدارهای زیر به کار میرود:
- تقویت سیگنال: در آمپلیفایرهای صوتی و سیگنالهای ضعیف، جایی که ویژگیهای تقویت 2N4403 برجسته است.
- سوئیچینگ: برای کنترل رلهها، LEDها و موتورهای کوچک، با زمان روشن/خاموش سریع (کمتر از 20 نانوثانیه).
- مدارهای منطقی: در پروژههای دیجیتال و آنالوگ، به عنوان جایگزین مناسب برای ترانزیستورهای مشابه.
- پروژههای DIY: مانند ساخت سنسورها، کنترلکنندهها و مدارهای قدرت پایین.
اگر به دنبال جایگزین ترانزیستور 2N4403 هستید، گزینههایی مانند 2N3906 یا BC557 میتوانند عملکرد مشابهی ارائه دهند، اما 2N4403 به دلیل بهره بالا و فرکانس مناسب، اغلب ترجیح داده میشود.
مزایای استفاده از ترانزیستور 2N4403
ترانزیستور 2N4403 مزایای زیادی دارد که آن را از رقبا متمایز میکند. دوام بالا در برابر ولتاژهای متوسط، بهره جریان مناسب و سازگاری با مدارهای مختلف، از جمله دلایلی است که جستجو برای خرید 2N4403 را افزایش داده. این قطعه برای پروژههای حرفهای و آموزشی ایدهآل است و میتواند کارایی مدارهای شما را بهبود بخشد.
برای خرید ترانزیستور 2N4403، سایت e366.ir را به عنوان منبع معتبر پیشنهاد میدهیم. این سایت گزینههای متنوعی برای قطعات الکترونیکی ارائه میدهد و میتواند نیازهای شما را در زمینه تهیه 2N4403 برآورده کند.
FAQ
ترانزیستور 2N4403 چیست؟
ترانزیستور 2N4403 یک قطعه الکترونیکی نوع PNP است که برای تقویت و سوئیچینگ سیگنالها استفاده میشود. این ترانزیستور در بستهبندی TO-92 عرضه شده و برای مدارهای عمومی مناسب است.
مشخصات فنی 2N4403 کدامند؟
مشخصات کلیدی شامل ولتاژ کلکتور-امیتر 40 ولت، جریان حداکثر 600 میلیآمپر، بهره جریان 100 تا 300 و فرکانس گذار 200 مگاهرتز است. برای جزئیات بیشتر، به دیتاشیتهای معتبر مراجعه کنید.
جایگزینهای ترانزیستور 2N4403 چیست؟
جایگزینهای رایج شامل 2N3906، BC557 و PN2907 هستند که مشخصات مشابهی دارند، اما انتخاب نهایی بستگی به نیاز مدار شما دارد.
