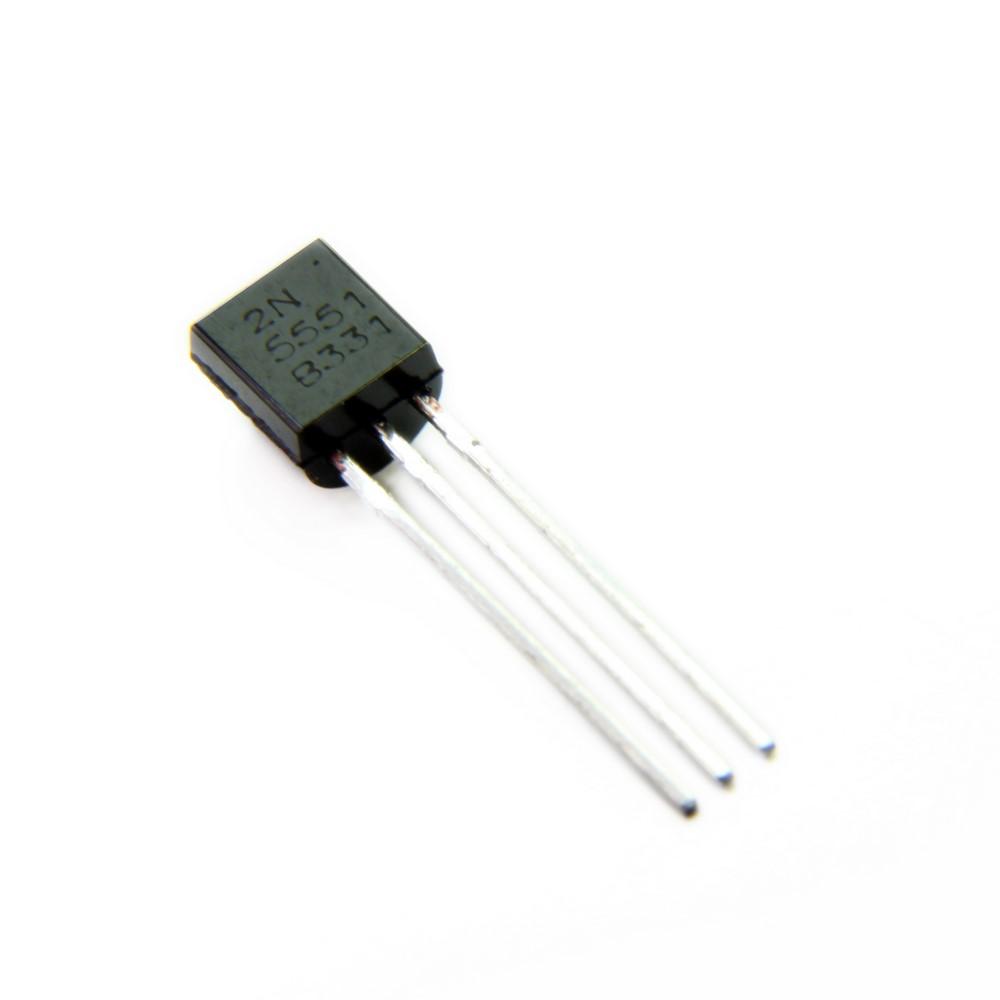

ترانزیستور 2N5551

ترانزیستور 2N5551 یک ترانزیستور NPN از نوع بی‌جونکشن (BJT) است که به دلیل عملکرد قابل اعتماد و توانایی مدیریت ولتاژ بالا، به یکی از قطعات پرکاربرد در مدارهای الکترونیکی تبدیل شده است. این ترانزیستور با طراحی مقاوم و مشخصات فنی برجسته، برای کاربردهای متنوعی از جمله تقویت سیگنال‌های صوتی، سوئیچینگ و مدارات قدرت مناسب است. در این مقاله، به بررسی جامع ویژگی‌ها، مشخصات فنی و کاربردهای این ترانزیستور پرداخته و راهنمایی‌های لازم برای استفاده بهینه از آن ارائه می‌شود.

مشخصات فنی ترانزیستور 2N5551

ترانزیستور 2N5551 به دلیل توانایی کار در ولتاژهای بالا و جریان متوسط، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی حرفه‌ای و صنعتی محسوب می‌شود. در ادامه، مشخصات کلیدی این ترانزیستور آورده شده است:

• نوع ترانزیستور: NPN (بی‌جونکشن)
• ولتاژ کلکتور-امیتر (V_CEO): حداکثر 160 ولت
• ولتاژ کلکتور-بیس (V_CBO): حداکثر 180 ولت
• ولتاژ امیتر-بیس (V_EBO): حداکثر 6 ولت
• جریان کلکتور پیوسته (I_C): 600 میلی‌آمپر
• اتلاف توان (P_d): 625 میلی‌وات
• بهره جریان DC (h_FE): 80 تا 250 (در I_C = 10 میلی‌آمپر)
• فرکانس انتقال (f_T): 100 مگاهرتز
• پکیج: TO-92 (مناسب برای کاربردهای با توان متوسط)
• دمای کاری: از -55 تا +150 درجه سانتی‌گراد

این مشخصات نشان‌دهنده توانایی 2N5551 در مدیریت بارهای الکتریکی با ولتاژ بالا و جریان متوسط است که آن را برای استفاده در مدارات متنوع مناسب می‌سازد.

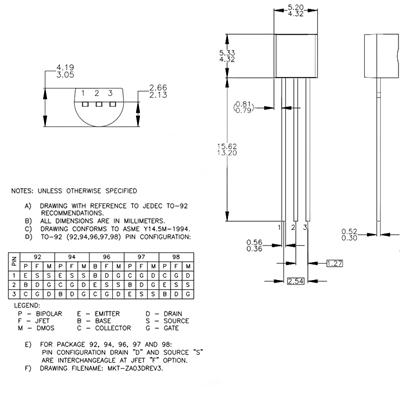

پیکربندی پین‌ها (Pinout)

ترانزیستور 2N5551 دارای سه پایه است که هر یک نقش خاصی در عملکرد مدار ایفا می‌کنند:

1. امیتر (Emitter - Pin 1): معمولاً به زمین متصل شده و جریان خروجی مدار را تخلیه می‌کند.
2. بیس (Base - Pin 2): مسئول کنترل بایاس ترانزیستور بوده و با اعمال ولتاژ یا جریان مناسب، جریان بین کلکتور و امیتر را تنظیم می‌کند.
3. کلکتور (Collector - Pin 3): جریان ورودی از این پایه وارد شده و معمولاً به بار یا منبع تغذیه متصل می‌شود.

این پیکربندی ساده اما کاربردی، امکان استفاده آسان از 2N5551 را در طراحی مدارات فراهم می‌کند.

ویژگی‌ها و مزایا

ترانزیستور 2N5551 به دلیل ویژگی‌های منحصربه‌فرد خود در بسیاری از پروژه‌های الکترونیکی مورد توجه قرار گرفته است:

• تحمل ولتاژ بالا: با توانایی تحمل ولتاژ کلکتور-امیتر تا 160 ولت، این ترانزیستور برای کاربردهای با ولتاژ بالا ایده‌آل است.
• بهره جریان بالا: بهره جریان (h_FE) بین 80 تا 250، امکان تقویت سیگنال‌های ضعیف را فراهم می‌کند.
• سرعت سوئیچینگ مناسب: فرکانس انتقال 100 مگاهرتز، این ترانزیستور را برای کاربردهای سوئیچینگ و تقویت سیگنال‌های فرکانس بالا مناسب می‌سازد.
• پکیج TO-92: این پکیج کوچک و استاندارد، نصب و استفاده از ترانزیستور را در بردهای مدار چاپی (PCB) آسان می‌کند.
• مقاومت در برابر دما: توانایی کار در بازه دمایی گسترده (-55 تا +150 درجه سانتی‌گراد)، این ترانزیستور را برای محیط‌های صنعتی و سخت مناسب می‌سازد.

کاربردهای ترانزیستور 2N5551

ترانزیستور 2N5551 به دلیل تطبیق‌پذیری و عملکرد قوی، در طیف وسیعی از کاربردهای الکترونیکی مورد استفاده قرار می‌گیرد:

• تقویت‌کننده‌های صوتی: به دلیل بهره جریان بالا و فرکانس انتقال مناسب، 2N5551 در تقویت سیگنال‌های صوتی با کیفیت بالا کاربرد دارد.
• مدارات سوئیچینگ: این ترانزیستور در مدارات دیجیتال و رله‌ها به عنوان سوئیچ استفاده می‌شود و امکان کنترل جریان‌های بالا با ولتاژ کم را فراهم می‌کند.
• تقویت‌کننده‌های سیگنال RF: با فرکانس انتقال 100 مگاهرتز، این ترانزیستور برای تقویت سیگنال‌های فرکانس رادیویی مناسب است.
• مدارات قدرت و تنظیم ولتاژ: در مدارات تنظیم‌کننده ولتاژ و اینورترهای فرکانس بالا، 2N5551 عملکرد قابل اعتمادی ارائه می‌دهد.
• جفت دارلینگتون: این ترانزیستور می‌تواند در پیکربندی‌های جفت دارلینگتون برای افزایش بهره جریان استفاده شود.
• رابط‌دهی حسگرها: در مدارات حسگر که نیاز به تقویت سیگنال‌های ضعیف دارند، 2N5551 کاربرد گسترده‌ای دارد.

نحوه استفاده از 2N5551 در مدارات

برای استفاده بهینه از ترانزیستور 2N5551، باید به نکات زیر توجه کرد:

1. بایاسینگ مناسب: انتخاب مقاومت بیس مناسب برای کنترل جریان کلکتور و جلوگیری از اشباع یا قطع ترانزیستور ضروری است.
2. مدیریت حرارتی: با توجه به اتلاف توان 625 میلی‌وات، استفاده از هیت‌سینک در کاربردهای با جریان بالا توصیه می‌شود.
3. رعایت محدودیت‌های ولتاژ و جریان: برای جلوگیری از آسیب به ترانزیستور، ولتاژ کلکتور-امیتر باید کمتر از 160 ولت و جریان کلکتور کمتر از 600 میلی‌آمپر نگه داشته شود.
4. طراحی مدار: استفاده از دیاگرام‌های استاندارد و تست مدار در شبیه‌سازهایی مانند LTspice می‌تواند به بهینه‌سازی عملکرد کمک کند.

ترانزیستورهای معادل

در صورتی که 2N5551 در دسترس نباشد، می‌توان از ترانزیستورهای معادل زیر استفاده کرد:

• 2N5401 (PNP مکمل)
• BC639
• 2N5550
• 2N5833
• NTE194

این ترانزیستورها مشخصات مشابهی دارند و می‌توانند در بسیاری از کاربردها جایگزین 2N5551 شوند.

نکات ایمنی و بهینه‌سازی

برای اطمینان از عملکرد ایمن و طولانی‌مدت ترانزیستور 2N5551، موارد زیر را در نظر بگیرید:

• کنترل ولتاژ: ولتاژ کاری را 5 تا 10 ولت کمتر از حداکثر مقدار (160 ولت) نگه دارید تا از خرابی ترانزیستور جلوگیری شود.
• مدیریت جریان: از مقاومت‌های مناسب برای محدود کردن جریان بیس و کلکتور استفاده کنید تا از گرمای بیش از حد و سوختن ترانزیستور جلوگیری شود.
• محافظت در برابر نویز: در مدارات حساس، از تکنیک‌های مناسب برای کاهش نویز (مانند استفاده از خازن‌های بای‌پس) بهره ببرید.
• طراحی مقاوم: در محیط‌های صنعتی، از بسته‌بندی و محافظت مناسب برای جلوگیری از آسیب‌های مکانیکی استفاده کنید.

سوالات متداول (FAQ)

1. ترانزیستور 2N5551 برای چه نوع کاربردهایی مناسب است؟
   ترانزیستور 2N5551 برای تقویت سیگنال‌های صوتی، سوئیچینگ در مدارات دیجیتال، تقویت RF، رابط‌دهی حسگرها و مدارات تنظیم ولتاژ مناسب است. این ترانزیستور به دلیل تحمل ولتاژ بالا و بهره جریان مناسب، در پروژه‌های متنوع الکترونیکی کاربرد دارد.
2. آیا می‌توان از 2N5551 در مدارات پرقدرت استفاده کرد؟
   خیر، 2N5551 برای کاربردهای با توان متوسط طراحی شده است (اتلاف توان 625 میلی‌وات). برای مدارات پرقدرت، بهتر است از ترانزیستورهایی با توان بالاتر مانند 2N3055 استفاده شود.
3. چگونه می‌توان ترانزیستور 2N5551 را به طور ایمن در مدار استفاده کرد؟
   برای استفاده ایمن، باید ولتاژ کلکتور-امیتر را زیر 160 ولت، جریان کلکتور را زیر 600 میلی‌آمپر و دمای کاری را در بازه -55 تا +150 درجه سانتی‌گراد نگه دارید. همچنین، استفاده از مقاومت بیس مناسب و مدیریت حرارتی صحیح ضروری است.
