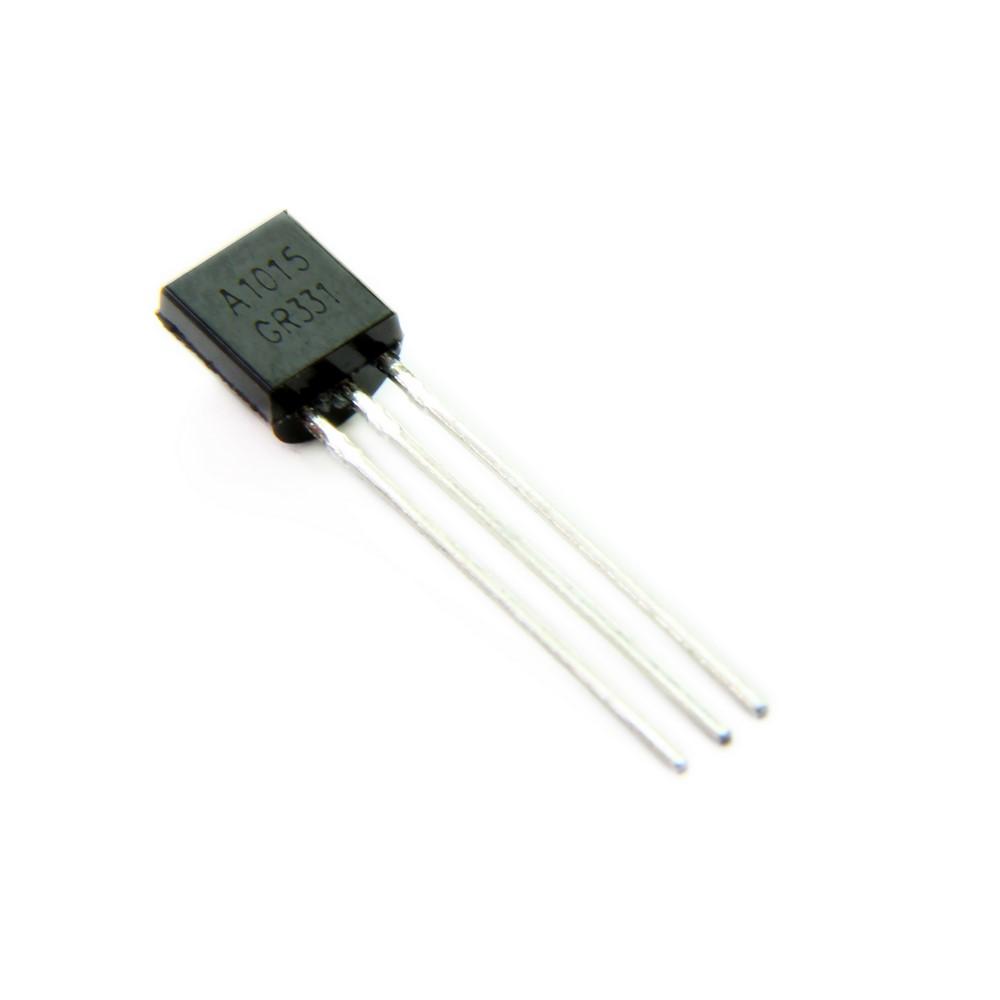

ترانزیستور 2SA1015

ترانزیستور 2SA1015 یک ترانزیستور دوقطبی (BJT) از نوع PNP است که به دلیل عملکرد قابل اعتماد و ویژگی‌های برجسته‌اش، یکی از قطعات پرکاربرد در صنعت الکترونیک محسوب می‌شود. این ترانزیستور که در بسته‌بندی TO-92 عرضه می‌شود، به طور گسترده در کاربردهای تقویت‌کننده فرکانس صوتی، مدارهای درایور و تقویت‌کننده‌های عمومی استفاده می‌شود. طراحی این قطعه توسط شرکت‌های معتبر مانند Toshiba Semiconductor و دیگر تولیدکنندگان، آن را به گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی متنوع تبدیل کرده است.

ویژگی‌های کلیدی ترانزیستور 2SA1015

• نوع ترانزیستور: PNP

• حداکثر ولتاژ کلکتور-امیتر (V_CEO): -50 ولت

• حداکثر جریان کلکتور (I_C): -150 میلی‌آمپر

• حداکثر توان اتلافی (P_D): 400 میلی‌وات

• بهره جریان DC (h_FE): 70 تا 400 (بسته به مدل خاص، مانند 2SA1015GR یا 2SA1015Y)

• فرکانس انتقال (f_T): حداقل 80 مگاهرتز

• نویز پایین: نویز فرکانس پایین (NF) برابر با 1 دسی‌بل در فرکانس 1 کیلوهرتز

• دمای کاری: -55 تا +150 درجه سانتی‌گراد

• بسته‌بندی: TO-92 (سه پایه: امیتر، کلکتور، بیس)

این ترانزیستور به دلیل بهره جریان بالا و خطی بودن h_FE، عملکردی پایدار در تقویت سیگنال‌های صوتی ارائه می‌دهد. همچنین، نویز پایین آن باعث شده است که برای کاربردهای حساس به نویز، مانند تقویت‌کننده‌های صوتی با کیفیت بالا، بسیار مناسب باشد.

کاربردهای ترانزیستور 2SA1015

ترانزیستور 2SA1015 به دلیل ویژگی‌های منحصربه‌فرد خود در بسیاری از پروژه‌های الکترونیکی استفاده می‌شود. برخی از کاربردهای اصلی آن عبارتند از:

• تقویت‌کننده‌های فرکانس صوتی: برای تقویت سیگنال‌های صوتی در رادیوها، سیستم‌های صوتی خانگی و تجهیزات صوتی حرفه‌ای.

• مرحله درایور تقویت‌کننده‌ها: به عنوان درایور در مدارهای تقویت‌کننده قدرت.

• مدارهای سوئیچینگ عمومی: برای کنترل سیگنال‌ها در مدارات دیجیتال و آنالوگ.

• تقویت‌کننده‌های کم نویز: مناسب برای کاربردهایی که نیاز به حداقل نویز دارند، مانند پیش‌تقویت‌کننده‌های میکروفون.

مزایای استفاده از 2SA1015

• کیفیت صوتی بالا: با نویز پایین و خطی بودن بهره، این ترانزیستور برای کاربردهای صوتی بسیار مناسب است.

• انعطاف‌پذیری در طراحی: با توجه به محدوده گسترده بهره جریان (h_FE)، می‌توان از آن در مدارهای مختلف استفاده کرد.

• مقاومت حرارتی و محیطی: عملکرد پایدار در دماهای بالا و پایین.

• سازگاری با 2SC1815: به عنوان ترانزیستور مکمل NPN، امکان استفاده در مدارهای جفت‌شده را فراهم می‌کند.

سوالات متداول (FAQ)

1. ترانزیستور 2SA1015 برای چه نوع پروژه‌هایی مناسب است؟

ترانزیستور 2SA1015 برای پروژه‌های تقویت‌کننده صوتی، مدار Hancock و درایورهای تقویت‌کننده مناسب است. این قطعه به دلیل نویز پایین و بهره بالا، برای تقویت سیگنال‌های صوتی و کاربردهای عمومی در مدارات الکترونیکی ایده‌آل است.

2. آیا می‌توان ترانزیستور 2SA1015 را با مدل‌های دیگر جایگزین کرد؟

بله، ترانزیستور 2SA1015 می‌تواند با مدل‌هایی مانند 2SA1048، 2SA1266، KSA1015 یا KTA1266 جایگزین شود، اما باید مشخصات فنی مانند ولتاژ، جریان و بهره جریان را بررسی کنید تا از سازگاری آن با مدار مطمئن شوید.

3. پین‌های ترانزیستور 2SA1015 چگونه مرتب شده‌اند؟

در بسته‌بندی TO-92، با نگاه به سمت تخت و پایه‌ها به سمت پایین، پایه‌ها از چپ به راست به ترتیب امیتر، کلکتور و بیس هستند.

خرید ترانزیستور 2SA1015

برای تهیه ترانزیستور 2SA1015 با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با تضمین اصالت کالا و ارسال سریع ارائه می‌دهد. با خرید از E366.ir، می‌توانید از خدمات حرفه‌ای و پشتیبانی فنی بهره‌مند شوید.
