ترانزیستور 2SA1015: بررسی کامل مشخصات و کاربردها

ترانزیستور 2SA1015 یکی از قطعات الکترونیکی محبوب در مدارهای تقویت‌کننده است که به دلیل عملکرد可靠 و کارایی بالا، در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. اگر به دنبال اطلاعات دقیق در مورد دیتاشیت 2SA1015، مشخصات ترانزیستور 2SA1015 یا راهنمایی برای انتخاب این قطعه هستید، این مقاله به شما کمک می‌کند تا درک کاملی از آن به دست آورید. این ترانزیستور PNP سیلیکونی، با تمرکز بر کاربردهای صوتی و تقویت‌کننده، گزینه‌ای ایده‌آل برای طراحان مدار است.

مشخصات فنی ترانزیستور 2SA1015

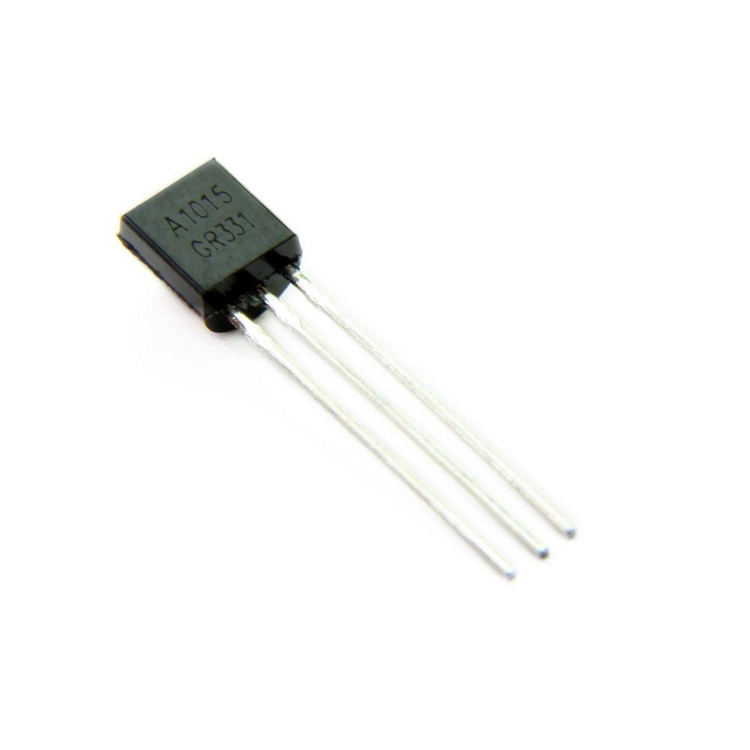

برای درک بهتر مشخصات 2SA1015، بیایید نگاهی به پارامترهای کلیدی آن بیندازیم. این ترانزیستور در پکیج TO-92 عرضه می‌شود و دارای ویژگی‌های زیر است:

• نوع ترانزیستور: PNP سیلیکونی Epitaxial Planar
• ولتاژ کلکتور-امیتر (VCEO): -50 ولت
• ولتاژ کلکتور-بیس (VCBO): -50 ولت
• ولتاژ امیتر-بیس (VEBO): -5 ولت
• جریان کلکتور (IC): تا -150 میلی‌آمپر
• توان تلفاتی (Power Dissipation): 400 میلی‌وات
• بهره جریان DC (hFE): بین 70 تا 400 (بسته به گروه‌بندی O, Y یا GR)
• فرکانس گذار (fT): حدود 80 مگاهرتز
• نویز پایین: مناسب برای کاربردهای صوتی با کیفیت بالا

این مشخصات از دیتاشیت 2SA1015 استخراج شده و نشان‌دهنده پایداری این قطعه در شرایط مختلف عملیاتی است. اگر به دنبال جایگزین‌هایی مانند A1015 هستید، توجه کنید که این مدل‌ها اغلب مشابه هستند اما همیشه دیتاشیت را بررسی کنید.

کاربردهای ترانزیستور 2SA1015

کاربرد ترانزیستور 2SA1015 بسیار متنوع است و اغلب در مدارهایی که نیاز به تقویت سیگنال دارند، استفاده می‌شود. برخی از رایج‌ترین موارد عبارتند از:

• تقویت‌کننده‌های صوتی: ایده‌آل برای آمپلی‌فایرهای فرکانس پایین و متوسط، جایی که نویز کم و بهره بالا اهمیت دارد.
• درایور استیج: در مدارهای درایور برای کنترل بارهای کوچک مانند LEDها یا رله‌ها.
• سوئیچینگ: برای کاربردهای سوئیچینگ کم‌جریان در دستگاه‌های الکترونیکی مصرفی.
• پروژه‌های DIY الکترونیک: محبوب در میان علاقه‌مندان به دلیل دسترسی آسان و عملکرد可靠.

اگر در جستجوی جایگزین 2SA1015 هستید، مدل‌هایی مانند 2N3906 یا BC557 می‌توانند گزینه‌های مناسبی باشند، اما همیشه مشخصات را مقایسه کنید تا با نیازهای مدار شما سازگار باشد.

مزایای استفاده از 2SA1015 در پروژه‌ها

یکی از دلایل محبوبیت ترانزیستور 2SA1015، ترکیب عالی ولتاژ بالا و جریان مناسب آن است. این قطعه با نویز پایین و بهره متغیر، امکان طراحی مدارهای کارآمد را فراهم می‌کند. علاوه بر این، پکیج TO-92 آن نصب آسان روی برد را تضمین می‌کند. برای کسانی که به دنبال خرید ترانزیستور 2SA1015 هستند، سایت e366.ir منبع معتبری برای تهیه این قطعه با کیفیت اصلی است.

سوالات متداول (FAQ)

1. ترانزیستور 2SA1015 برای چه کاربردهایی مناسب است؟

ترانزیستور 2SA1015 عمدتاً برای تقویت‌کننده‌های صوتی، درایور استیج و مدارهای سوئیچینگ کم‌جریان استفاده می‌شود. مشخصات آن مانند ولتاژ -50 ولت و جریان -150 میلی‌آمپر، آن را برای پروژه‌های الکترونیکی متنوع ایده‌آل می‌کند.

2. چگونه می‌توانم دیتاشیت 2SA1015 را بررسی کنم؟

دیتاشیت 2SA1015 شامل جزئیات فنی مانند بهره جریان، ولتاژها و توان تلفاتی است. می‌توانید آن را از منابع معتبر دانلود کنید و پارامترها را با نیازهای مدار خود مقایسه نمایید.

3. جایگزین مناسبی برای 2SA1015 چیست؟

جایگزین‌های رایج شامل 2N3906 یا BC557 هستند. همیشه بهره جریان و ولتاژها را چک کنید تا اطمینان حاصل شود که جایگزین با عملکرد اصلی سازگار است. برای خرید، سایت e366.ir را پیشنهاد می‌دهیم.
