میکروکنترلر STM8S003F3P6

میکروکنترلر STM8S003F3P6 از خانواده STM8S شرکت STMicroelectronics، یک محصول قدرتمند و مقرون‌به‌صرفه است که برای کاربردهای صنعتی، مصرفی و خودرویی طراحی شده است. این میکروکنترلر با معماری 8 بیتی و فرکانس کاری حداکثر 16 مگاهرتز، عملکرد مناسبی را در طیف وسیعی از پروژه‌ها ارائه می‌دهد. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های فنی کلیدی

1. هسته 8 بیتی STM8:

   • این میکروکنترلر از هسته 8 بیتی STM8 بهره می‌برد که با مصرف انرژی بهینه‌شده، امکان اجرای دستورات را با سرعت بالا فراهم می‌کند.

   • فرکانس کاری حداکثر 16 مگاهرتز باعث می‌شود تا این میکروکنترلر برای کاربردهای زمان‌بندی‌شده و کنترل دقیق مناسب باشد.

2. حافظه‌های داخلی:

   • حافظه فلش برنامه: 8 کیلوبایت با قابلیت تا 100,000 چرخه پاک‌نویسی.

   • حافظه RAM: 1 کیلوبایت برای ذخیره‌سازی موقت داده‌ها.

   • حافظه EEPROM: 128 بایت برای ذخیره‌سازی داده‌های غیرفرار.

3. پورت‌های ورودی/خروجی (GPIO):

   • این میکروکنترلر دارای 16 پورت GPIO با قابلیت پیکربندی به عنوان ورودی یا خروجی است.

   • پورت‌ها از قابلیت‌های مختلفی مانند مقاومت Pull-up، Pull-down و حالت Open-drain پشتیبانی می‌کنند.

4. تایمرها و واحدهای زمان‌بندی:

   • تایمر 16 بیتی پیشرفته: برای کاربردهای PWM و کنترل موتور.

   • تایمرهای عمومی: 2 تایمر 16 بیتی و 1 تایمر 8 بیتی.

   • تایمر Watchdog: برای افزایش قابلیت اطمینان سیستم در برابر خطاهای نرم‌افزاری.

5. واحدهای ارتباطی:

   • واحد UART: برای ارتباط سریال ناهمزمان.

   • واحد SPI: برای ارتباط سریال همزمان با سرعت بالا.

   • واحد I2C: برای ارتباط با سنسورها و ماژول‌های خارجی.

6. مبدل آنالوگ به دیجیتال (ADC):

   • این میکروکنترلر مجهز به یک مبدل 10 بیتی با 5 کانال ورودی است که امکان نمونه‌برداری از سیگنال‌های آنالوگ را فراهم می‌کند.

7. مصرف انرژی بهینه‌شده:

   • با بهره‌گیری از تکنولوژی‌های کم‌مصرف، این میکروکنترلر برای کاربردهای باتری‌محور و کم‌توان ایده‌آل است.

   • حالت‌های خواب (Sleep) و Low-power باعث کاهش مصرف انرژی در زمان عدم فعالیت می‌شوند.

8. پکیج و ابعاد:

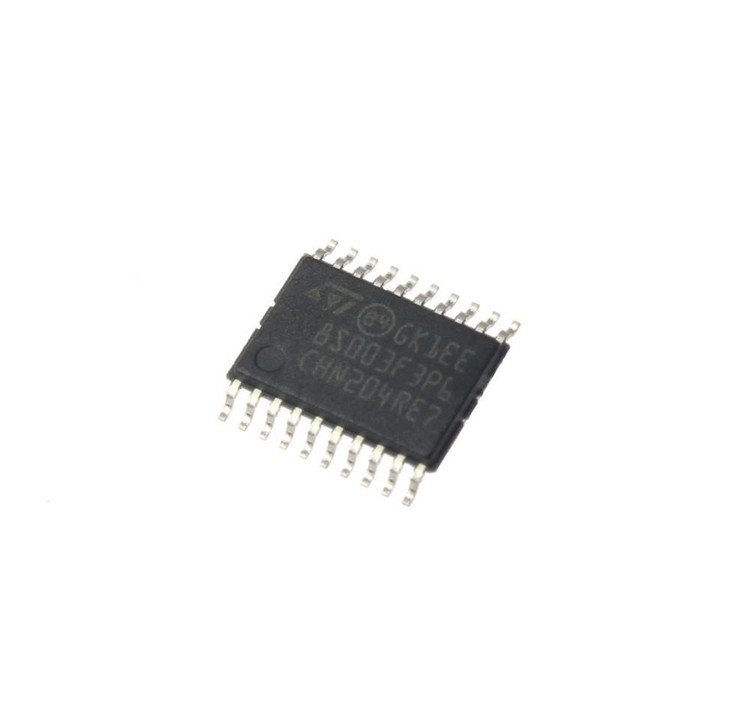

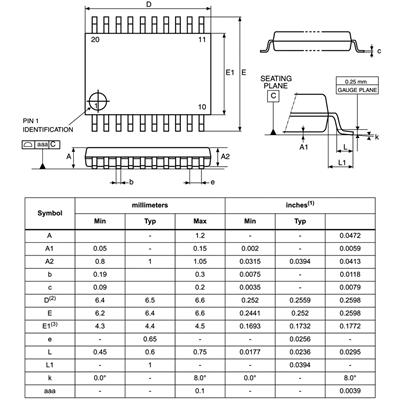

   • این میکروکنترلر در پکیج TSSOP20 ارائه می‌شود که ابعاد فشرده‌ای دارد و برای طراحی‌های فشرده مناسب است.

کاربردهای رایج

1. کنترل صنعتی:

   • به دلیل مقاومت بالا در برابر نویز و دما، این میکروکنترلر در سیستم‌های کنترل صنعتی مانند کنترل موتور، رله‌ها و سیستم‌های مانیتورینگ استفاده می‌شود.

2. لوازم خانگی و مصرفی:

   • در لوازم خانگی مانند ماشین‌های لباسشویی، یخچال‌ها و سیستم‌های روشنایی هوشمند، این میکروکنترلر به دلیل قیمت پایین و عملکرد قابل قبول، گزینه مناسبی است.

3. سیستم‌های خودرویی:

   • با توجه به مقاومت در برابر شرایط سخت محیطی، این میکروکنترلر در سیستم‌های کنترل خودرو مانند سیستم‌های روشنایی، قفل‌های برقی و نمایشگرها استفاده می‌شود.

4. پروژه‌های آموزشی و توسعه‌ای:

   • به دلیل سادگی و در دسترس بودن ابزارهای توسعه، این میکروکنترلر برای پروژه‌های آموزشی و نمونه‌سازی اولیه ایده‌آل است.

مزایای کلیدی

• قیمت پایین: این میکروکنترلر با قیمت بسیار مقرون‌به‌صرفه، گزینه مناسبی برای پروژه‌های کم‌هزینه است.

• سهولت در توسعه: با پشتیبانی از ابزارهای توسعه STM8 و محیط‌های برنامه‌نویسی مانند STVD و STM8Cube، توسعه نرم‌افزار برای این میکروکنترلر ساده است.

• قابلیت اطمینان بالا: با ویژگی‌هایی مانند تایمر Watchdog و مقاومت در برابر نویز، این میکروکنترلر برای کاربردهای بحرانی مناسب است.

جمع‌بندی

میکروکنترلر STM8S003F3P6 با ترکیبی از عملکرد قدرتمند، مصرف انرژی بهینه و قیمت پایین، گزینه‌ای ایده‌آل برای طیف گسترده‌ای از کاربردها است. چه برای پروژه‌های صنعتی پیچیده و چه برای لوازم خانگی ساده، این میکروکنترلر می‌تواند نیازهای شما را به خوبی برآورده کند. با توجه به ویژگی‌های فنی و قابلیت‌های ارتباطی متنوع، این محصول یکی از گزینه‌های محبوب در بین توسعه‌دهندگان و مهندسان الکترونیک است.
