دستهبندی: نیمه هادی ها
نوع ترانزیستور:PNP
ولتاژ کلکتور-امیتر:-50 ولت
پکیج:TO-92
جریان کلکتور مداوم (I_C):-100 میلیآمپر

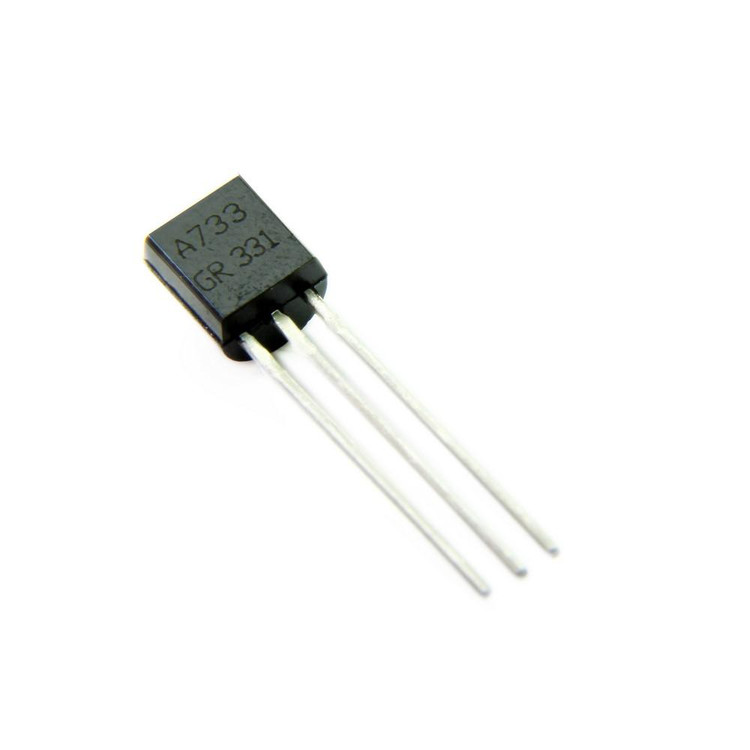

ترانزیستور 2SA733 نوع PNP پکیج TO-92(dip)
2SA733
ندارد - کالای مشابه اصل ©️
مشخصات
نوع ترانزیستور
PNP
ولتاژ کلکتور-امیتر
-50 ولت
پکیج
TO-92
جریان کلکتور مداوم (I_C)
-100 میلیآمپر
برند
Forward International Electronics
فرکانس انتقال (f_T)
100 مگاهرتز
پینآوت
امیتر (E)، بیس (B)، کلکتور (C)
توان اتلاف (P_C)
0.25 وات
بهره جریان (h_FE)
40 تا 200
توضیحات
نام قطعه: 2SA733
نام کارخانهای: 2SA733
تعداد کانال 1 کانال
منفی یا مثبت PNP قطب
ولتاژ کلکتور-امیتر -50 ولت
جریان کلکتور -500 میلی آمپر
فرکانس 50 مگا هرتز
اتلاف قدرت 625 میلی وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 150 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Forward International Electronics
پکیج: TO-92
نوع قطعه: کپی
بستهبندی: Bulk
حداقل: 10 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: PNP-50V-0.1A,500MW,100MHZ Silicon Pnp Transistor ; General Purpose Switching And Amplification, Unijunction 50V, 100mA, 500mW
Number of Channels 1 Channel
Polarity PNP Type
Collector Emitter Voltage (VCEO) -50 V
DC Collector Current -500 mA
Gain Bandwidth Product (fT) 50 MHz
Power Dissipation 625 mW
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 150 C°
Brand Forward International Electronics
Package TO-92
نقد و بررسی
ترانزیستور 2SA733: مشخصات فنی، کاربردها و راهنمای انتخاب
ترانزیستور 2SA733 یکی از قطعات الکترونیکی محبوب در حوزه تقویتکنندههای صوتی و مدارهای عمومی است. اگر به دنبال مشخصات 2SA733 هستید یا میخواهید بدانید چگونه این ترانزیستور در پروژههای الکترونیکی خود استفاده کنید، این مقاله جامع به شما کمک میکند. ترانزیستور 2SA733 به عنوان یک قطعه PNP سیلیکونی، در بسیاری از مدارهای راننده تقویتکنندههای AF (صوتی) کاربرد دارد و با بهره بالا (hFE) و خطی بودن عالی، گزینهای ایدهآل برای طراحان مدار است.
معرفی ترانزیستور 2SA733
ترانزیستور 2SA733 یک ترانزیستور PNP با کاربردهای گسترده در الکترونیک است. این قطعه برای استفاده در مرحله راننده تقویتکنندههای صوتی طراحی شده و با ویژگیهای فنی برجسته، در مدارهای مختلف عملکرد مطلوبی ارائه میدهد. اگر در جستجوی ترانزیستور 2SA733 هستید، باید بدانید که این ترانزیستور با ولتاژ کلکتور-امیتر تا -50 ولت و جریان کلکتور تا -100 میلیآمپر، برای کاربردهای کمقدرت مناسب است. بهره جریان DC (hFE) آن معمولاً حدود 200 است که خطی بودن عالی در عملکرد را تضمین میکند.
این ترانزیستور در پکیجهای استاندارد مانند TO-92 عرضه میشود و با توان اتلاف حرارتی حدود 0.25 وات (در برخی مدلها تا 0.625 وات)، برای مدارهای کوچک و متوسط ایدهآل است. اگر به دنبال دیتاشیت 2SA733 هستید، مشخصات آن نشاندهنده پایداری بالا در دماهای عملیاتی از -55 تا +150 درجه سانتیگراد است.
مشخصات فنی ترانزیستور 2SA733
برای درک بهتر ویژگیهای 2SA733، در ادامه به بررسی دقیق مشخصات آن میپردازیم. این مشخصات بر اساس دیتاشیتهای استاندارد تولیدکنندگان مانند NEC و Fairchild استخراج شدهاند:
- نوع ترانزیستور: PNP (سیلیکونی)
- ولتاژ کلکتور-امیتر (VCEO): -50 ولت (حداکثر)
- ولتاژ کلکتور-بیس (VCBO): -60 ولت
- ولتاژ امیتر-بیس (VEBO): -5 ولت
- جریان کلکتور (IC): -100 میلیآمپر (حداکثر)
- توان اتلاف (PC): 0.25 وات (در دمای محیط 25 درجه سانتیگراد)
- بهره جریان DC (hFE): حداقل 40، معمولاً 200 (در VCE = -6 ولت، IC = -1 میلیآمپر)
- فرکانس انتقال (fT): حدود 100 مگاهرتز
- اشباع ولتاژ کلکتور-امیتر (VCE(sat)): حداکثر -0.3 ولت (در IB = -5 میلیآمپر، IC = -50 میلیآمپر)
این مشخصات باعث میشود 2SA733 در مدارهایی که نیاز به تقویت سیگنالهای ضعیف دارند، عملکرد بهینهای داشته باشد. اگر به جایگزین 2SA733 فکر میکنید، قطعاتی مانند 2N3906 یا BC557 میتوانند گزینههای مشابهی باشند، اما 2SA733 به دلیل خطی بودن بالا، همچنان انتخاب اول بسیاری از مهندسان است.
کاربردهای ترانزیستور 2SA733
کاربردهای 2SA733 بسیار متنوع است و این ترانزیستور در پروژههای الکترونیکی مختلف مورد استفاده قرار میگیرد. برخی از رایجترین کاربردها عبارتند از:
- تقویتکنندههای صوتی (AF Amplifiers): به عنوان راننده در مراحل اولیه تقویت صدا، جایی که نیاز به بهره بالا و نویز کم است.
- مدارهای سوئیچینگ کمقدرت: برای کنترل جریانهای کوچک در دستگاههای الکترونیکی.
- مدارهای راننده LED و رله: جایی که نیاز به کنترل سیگنالهای دیجیتال با ولتاژ پایین است.
- پروژههای DIY الکترونیک: مانند ساخت آمپلیفایرهای کوچک یا مدارهای سنسور.
اگر در جستجوی استفاده از 2SA733 در مدار هستید، این ترانزیستور با سازگاری بالا با قطعات دیگر، گزینهای عالی برای آزمایشگاههای الکترونیک و تولیدات صنعتی است.
مزایای استفاده از ترانزیستور 2SA733
یکی از دلایل محبوبیت 2SA733، مزایای فنی آن است. این ترانزیستور با بهره بالا و خطی بودن عالی، سیگنالهای صوتی را بدون اعوجاج تقویت میکند. همچنین، مقاومت حرارتی پایین آن اجازه میدهد در محیطهای گرم عملکرد پایداری داشته باشد. اگر به دنبال خرید ترانزیستور 2SA733 هستید، انتخاب این قطعه میتواند کیفیت مدارهای شما را افزایش دهد.
برای تهیه این ترانزیستور با کیفیت بالا، سایت e366.ir را به عنوان منبع معتبر خرید پیشنهاد میکنیم. این سایت مجموعهای گسترده از قطعات الکترونیکی را ارائه میدهد و میتوانید به راحتی 2SA733 اصل را از آنجا تهیه کنید.
FAQ
ترانزیستور 2SA733 برای چه مدارهایی مناسب است؟
ترانزیستور 2SA733 عمدتاً برای تقویتکنندههای صوتی کمقدرت و مدارهای راننده استفاده میشود. با بهره بالا و خطی بودن عالی، در پروژههایی که نیاز به تقویت سیگنال بدون نویز دارند، عملکرد مطلوبی ارائه میدهد.
چگونه میتوانم دیتاشیت 2SA733 را پیدا کنم؟
دیتاشیت 2SA733 را میتوانید از سایتهای معتبر تولیدکنندگان مانند NEC یا Fairchild دانلود کنید. این دیتاشیت شامل مشخصات کامل مانند ولتاژها، جریانها و بهره جریان است.
جایگزین مناسب برای 2SA733 چیست؟
قطعاتی مانند 2N3906 یا BC557 میتوانند جایگزین مناسبی برای 2SA733 باشند، اما قبل از استفاده، مشخصات فنی را مقایسه کنید تا با نیاز مدار شما سازگار باشد.
