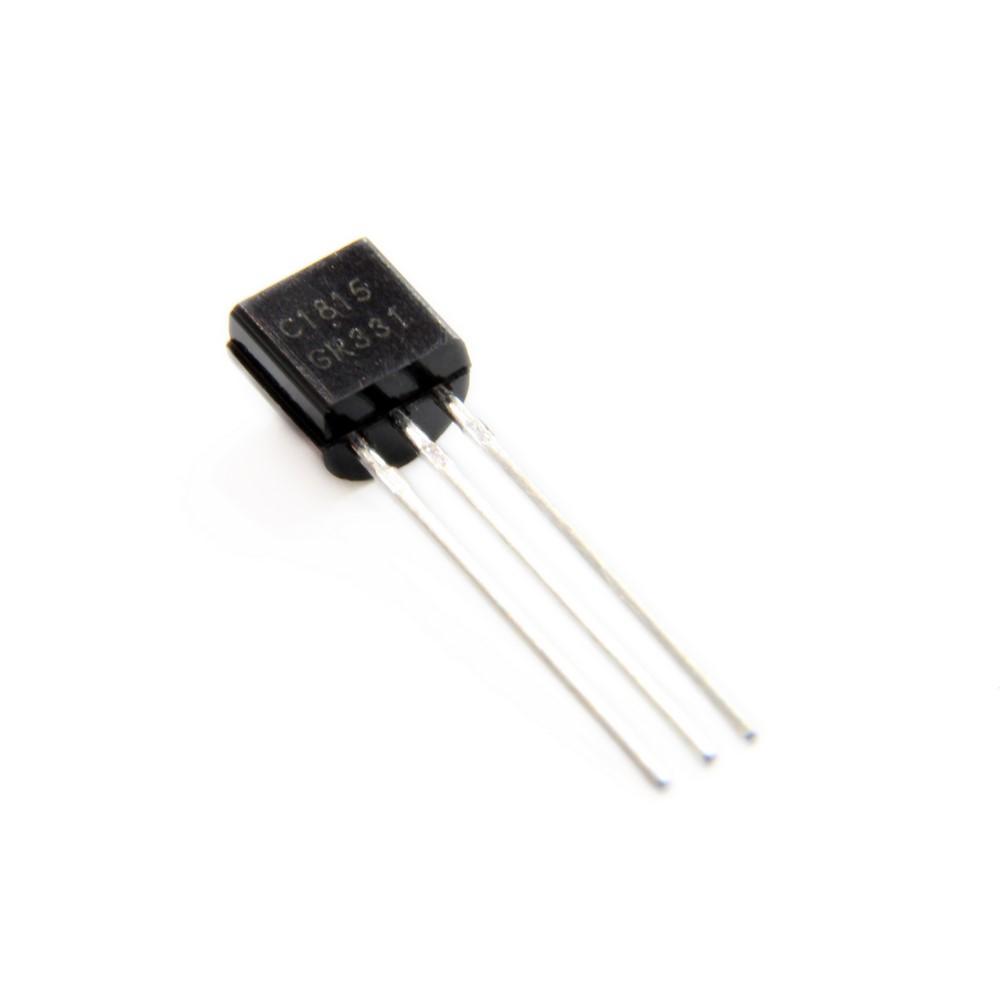

ترانزیستور 2SC1815

2SC1815
ندارد - کالای مشابه اصل ©️
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز

396 تومان

مشاهده محصول در سبد خرید

ترانزیستور 2SC1815 یک ترانزیستور NPN سیلیکونی با کاربرد عمومی است که توسط شرکت توشیبا (Toshiba) طراحی و تولید شده است. این ترانزیستور به دلیل ویژگی‌های برجسته‌اش مانند ولتاژ بالا، جریان مناسب، خطی بودن بهره جریان (hFE) و نویز پایین، به یکی از محبوب‌ترین گزینه‌ها برای کاربردهای تقویت‌کننده صوتی و عمومی تبدیل شده است. این ترانزیستور در بسته‌بندی TO-92 عرضه می‌شود و به دلیل اندازه کوچک و عملکرد قابل اعتماد، در پروژه‌های الکترونیکی متعددی مورد استفاده قرار می‌گیرد.

2SC1815 به دلیل ویژگی‌های خاص خود، از جمله بهره جریان بالا (تا 700) و فرکانس انتقالی 80 مگاهرتز، برای تقویت‌کننده‌های صوتی با فرکانس پایین، مدارهای پیش‌تقویت‌کننده، و حتی کاربردهای سوئیچینگ با توان پایین مناسب است. این ترانزیستور همچنین به عنوان مکمل ترانزیستور PNP مدل 2SA1015 عمل می‌کند و در طراحی‌های مدار مانند تقویت‌کننده‌های کلاس B و پیکربندی‌های پوش-پول (Push-Pull) بسیار کاربردی است.

مشخصات فنی ترانزیستور 2SC1815

در ادامه به بررسی مشخصات کلیدی این ترانزیستور می‌پردازیم:

  • نوع ترانزیستور: NPN

  • جنس مواد: سیلیکون (Silicon)

  • ولتاژ کلکتور-امیتر (VCEO): 50 ولت (حداقل)

  • ولتاژ کلکتور-بیس (VCBO): 60 ولت

  • جریان کلکتور پیوسته (IC): 150 میلی‌آمپر (حداکثر)

  • بهره جریان DC (hFE): 70 تا 700 (بسته به مدل: 2SC1815O، 2SC1815Y، 2SC1815GR، 2SC1815L)

  • فرکانس انتقالی (fT): 80 مگاهرتز

  • اتلاف توان (PC): 400 میلی‌وات

  • ولتاژ اشباع کلکتور-امیتر (VCE(sat)): 0.25 ولت

  • نویز: بسیار پایین، 0.2 دسی‌بل در فرکانس 1 کیلوهرتز

  • بسته‌بندی: TO-92

  • کاربردها: تقویت‌کننده‌های صوتی، پیش‌تقویت‌کننده‌ها، مدارهای سوئیچینگ با توان پایین

مدل‌های مختلف

ترانزیستور 2SC1815 در چهار مدل با بهره‌های جریان مختلف عرضه می‌شود:

  • 2SC1815O: بهره 70 تا 140

  • 2SC1815Y: بهره 120 تا 240

  • 2SC1815GR: بهره 200 تا 400

  • 2SC1815L: بهره 350 تا 700

این تنوع در بهره جریان، امکان انتخاب دقیق‌تر برای نیازهای خاص پروژه‌ها را فراهم می‌کند.

ویژگی‌های کلیدی

  1. ولتاژ و جریان بالا: با ولتاژ کلکتور-امیتر 50 ولت و جریان کلکتور 150 میلی‌آمپر، این ترانزیستور برای کاربردهای متنوعی از جمله تقویت‌کننده‌های صوتی مناسب است.

  2. خطی بودن بهره جریان (hFE): خطی بودن بالای hFE این ترانزیستور را برای کاربردهای صوتی با کیفیت بالا ایده‌آل می‌کند.

  3. نویز پایین: نویز بسیار پایین (0.2 دسی‌بل در 1 کیلوهرتز) آن را برای تقویت‌کننده‌های صوتی حساس مناسب می‌سازد.

  4. فرکانس انتقالی بالا: با فرکانس 80 مگاهرتز، این ترانزیستور برای کاربردهای فرکانس بالا مانند تقویت RF نیز قابل استفاده است.

  5. اندازه کوچک و بسته‌بندی TO-92: این ویژگی آن را برای طراحی‌های فشرده و پروژه‌های با فضای محدود مناسب می‌کند.

کاربردها

ترانزیستور 2SC1815 به دلیل ویژگی‌های چندمنظوره‌اش در بسیاری از پروژه‌های الکترونیکی استفاده می‌شود:

  • تقویت‌کننده‌های صوتی: ایده‌آل برای تقویت‌کننده‌های فرکانس پایین و پیش‌تقویت‌کننده‌ها.

  • مدارهای سوئیچینگ: مناسب برای سوئیچینگ بارهای کم‌توان به دلیل ولتاژ اشباع پایین.

  • تقویت‌کننده‌های کلاس B: به دلیل مکمل بودن با 2SA1015، در طراحی‌های پوش-پول و تقویت‌کننده‌های کلاس B بسیار کاربردی است.

  • پردازش سیگنال: مناسب برای کاربردهای حساس به نویز مانند پردازش سیگنال‌های صوتی و سنسورها.

  • پروژه‌های DIY و آموزشی: به دلیل دسترسی آسان و قیمت مناسب، گزینه‌ای محبوب برای پروژه‌های الکترونیکی دانشجویان و علاقه‌مندان است.

پین‌آوت (Pinout) ترانزیستور 2SC1815

ترانزیستور 2SC1815 در بسته‌بندی TO-92 دارای سه پایه است:

  1. امیتر (Emitter): جریان از این پایه خارج می‌شود و معمولاً به زمین متصل است.

  2. کلکتور (Collector): جریان از این پایه وارد می‌شود و معمولاً به بار متصل است.

  3. بیس (Base): کنترل بایاس ترانزیستور و روشن/خاموش کردن آن از طریق این پایه انجام می‌شود.

توجه: هنگام استفاده از این ترانزیستور، اطمینان حاصل کنید که پین‌آوت به درستی شناسایی شده است، زیرا اتصال اشتباه می‌تواند به ترانزیستور آسیب برساند.

جایگزین‌های ترانزیستور 2SC1815

در صورتی که به 2SC1815 دسترسی نداشته باشید، ترانزیستورهای زیر می‌توانند به عنوان جایگزین استفاده شوند:

  • 2SC2712

  • 2SC4116

  • 2SC4738

  • BC547

  • 2N2222

این ترانزیستورها مشخصات مشابهی دارند، اما باید ویژگی‌های الکتریکی مانند ولتاژ، جریان و بهره را با نیازهای پروژه خود مقایسه کنید.

نکات طراحی و استفاده

  • بایاس مناسب: برای عملکرد بهینه، اطمینان حاصل کنید که جریان بیس (IB) به درستی تنظیم شده است تا از اشباع یا خاموش شدن ناخواسته جلوگیری شود.

  • مدیریت حرارتی: اگرچه اتلاف توان این ترانزیستور 400 میلی‌وات است، در کاربردهای با جریان بالا، از هیت‌سینک یا تهویه مناسب استفاده کنید.

  • محافظت در برابر ولتاژ بالا: از قرار گرفتن ترانزیستور در معرض ولتاژهای بالاتر از 50 ولت (VCEO) یا 60 ولت (VCBO) خودداری کنید.

  • انتخاب مدل مناسب: بسته به نیاز پروژه، مدل مناسب (O، Y، GR یا L) را انتخاب کنید تا بهترین عملکرد را داشته باشید.

سوالات متداول (FAQ)

1. ترانزیستور 2SC1815 برای چه نوع کاربردهایی مناسب است؟

ترانزیستور 2SC1815 برای تقویت‌کننده‌های صوتی، پیش‌تقویت‌کننده‌ها، مدارهای سوئیچینگ کم‌توان و پردازش سیگنال مناسب است. این ترانزیستور به دلیل نویز پایین و بهره جریان بالا، به‌ویژه در کاربردهای صوتی با فرکانس پایین بسیار کاربردی است.

2. تفاوت مدل‌های مختلف 2SC1815 (O، Y، GR، L) چیست؟

مدل‌های مختلف 2SC1815 بر اساس بهره جریان (hFE) متفاوت هستند. مدل O دارای بهره 70 تا 140، مدل Y دارای بهره 120 تا 240، مدل GR دارای بهره 200 تا 400 و مدل L دارای بهره 350 تا 700 است. انتخاب مدل به نیازهای خاص پروژه بستگی دارد.

3. آیا می‌توان از 2SC1815 در مدارهای فرکانس بالا استفاده کرد؟

بله، 2SC1815 با فرکانس انتقالی 80 مگاهرتز برای کاربردهای فرکانس بالا مانند تقویت RF مناسب است، اما برای فرکانس‌های بسیار بالا ممکن است نیاز به ترانزیستورهای تخصصی‌تر داشته باشید.

خرید ترانزیستور 2SC1815

برای خرید ترانزیستور 2SC1815 و دیگر قطعات الکترونیکی با کیفیت، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت مناسب و خدمات ارسال سریع ارائه می‌دهد. با خرید از E366.ir، از اصالت کالا و پشتیبانی فنی مطمئن خواهید بود.

‌‌‌‌‌‌
