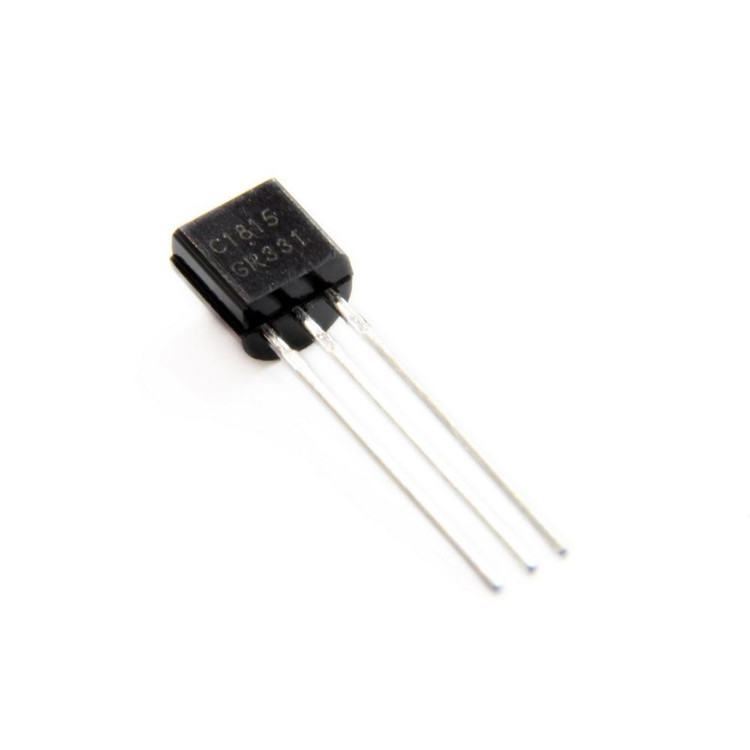

ترانزیستور 2SC1815 نوع NPN پکیج TO-92(dip)
نوع ترانزیستور
NPN
پکیج
TO-92
ولتاژ کلکتور-امیتر
50 ولت
جریان کلکتور مداوم (I_C)
150 میلیآمپر
توان اتلاف (P_C)
400 میلیوات
فرکانس انتقال (f_T)
80 مگاهرتز
برند
Toshiba Corporation
پینآوت
امیتر (E)، بیس (B)، کلکتور (C)
بهره جریان (h_FE)
70-700
نام قطعه: 2SC1815
نام کارخانهای: 2SC1815
تعداد کانال 1 کانال
منفی یا مثبت NPN قطب
ولتاژ کلکتور-امیتر 50 ولت
جریان کلکتور 150 میلی آمپر
فرکانس 80 مگا هرتز
اتلاف قدرت 400 میلی وات
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی -55 درجه سانتیگراد
حداکثر دمای عملیاتی 125 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Toshiba Corporation
پکیج: TO-92
نوع قطعه: کپی
بستهبندی: Bulk
حداقل: 10 عدد
عنوان گروه: Bipolar Transistors - BJT
توضیحات: NPN-50V,0.15A,0.4W,80MHZ Silicon Npn Epitaxial (PCT Process), General Purpose Amplifier Amplification, Unijunction 50V, 0.15A
Number of Channels 1 Channel
Polarity NPN Type
Collector Emitter Voltage (VCEO) 50 V
DC Collector Current 150 mA
Gain Bandwidth Product (fT) 80 MHz
Power Dissipation 400 mW
Mounting Style Through Hole
Minimum Operating Temperature -55 C°
Maximum Operating Temperature 125 C°
Brand Toshiba Corporation
Package TO-92
ترانزیستور 2SC1815: راهنمای کامل مشخصات، پین اوت و کاربردها
ترانزیستور 2SC1815 یکی از محبوبترین قطعات الکترونیکی در دسته ترانزیستورهای NPN است که به دلیل عملکرد بالا در مدارهای مختلف، مورد توجه مهندسان و علاقهمندان به الکترونیک قرار گرفته است. اگر به دنبال اطلاعات دقیق در مورد دیتاشیت 2SC1815، پایه های ترانزیستور 2SC1815 یا معادل ترانزیستور 2SC1815 هستید، این مقاله به شما کمک میکند تا درک کاملی از این قطعه به دست آورید. این ترانزیستور با ویژگیهای منحصربهفرد خود، گزینهای ایدهآل برای پروژههای الکترونیکی محسوب میشود.
مشخصات فنی ترانزیستور 2SC1815
ترانزیستور 2SC1815 یک ترانزیستور سیلیکونی NPN با ساختار اپیتاکسیال پلانار است که برای کاربردهای سوئیچینگ و تقویتکنندههای فرکانس صوتی طراحی شده است. بر اساس دیتاشیت 2SC1815، مشخصات کلیدی آن عبارتند از:
- ولتاژ کلکتور-امیتر (VCEO): 50 ولت
- جریان کلکتور حداکثر (IC): 150 میلیآمپر
- گین جریان (hFE): تا 700 (بسته به گروهبندی O، Y، G یا L)
- توان اتلاف (Pd): 400 میلیوات
- فرکانس گذار (fT): حدود 80 مگاهرتز
این مشخصات باعث میشود ترانزیستور 2SC1815 در مدارهایی که نیاز به تقویت سیگنالهای ضعیف یا سوئیچینگ سریع دارند، عملکرد عالی داشته باشد. برای دسترسی به جزئیات بیشتر، همیشه به دیتاشیت 2SC1815 رسمی مراجعه کنید.

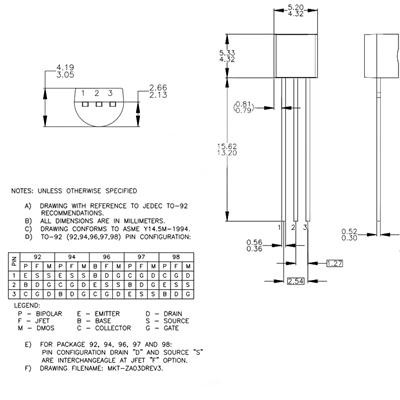

پین اوت ترانزیستور 2SC1815
پیناوت یا ترتیب پایههای ترانزیستور 2SC1815 به صورت استاندارد TO-92 است. پایهها از چپ به راست (هنگام نگاه کردن به سمت تخت قطعه) عبارتند از:
- پایه 1 (امیتر - E): خروجی جریان
- پایه 2 (بیس - B): ورودی کنترل
- پایه 3 (کلکتور - C): ورودی جریان
درک صحیح پایه های ترانزیستور 2SC1815 برای جلوگیری از آسیب به قطعه در مدار ضروری است. اگر در حال طراحی مدار هستید، حتماً از دیاگرام پیناوت استفاده کنید.
کاربردهای ترانزیستور 2SC1815
کاربرد ترانزیستور 2SC1815 بسیار گسترده است و آن را به یکی از قطعات پرکاربرد در الکترونیک تبدیل کرده است. برخی از مهمترین کاربردها عبارتند از:
- تقویتکنندههای صوتی: به دلیل گین بالا، در آمپلیفایرهای AF (فرکانس صوتی) استفاده میشود.
- سوئیچینگ: در مدارهای کنترل رله، LED و سنسورها.
- پردازش سیگنال: در پروژههای رادیویی و نوسانسازها.
- پروژههای DIY: مانند ساخت مدارهای ساده الکترونیکی برای علاقهمندان.
اگر به دنبال ایدههایی برای استفاده از ترانزیستور 2SC1815 در پروژههای خود هستید، این قطعه میتواند پایهای محکم برای مدارهای پیشرفته باشد.
معادلهای ترانزیستور 2SC1815
در صورتی که معادل ترانزیستور 2SC1815 نیاز دارید، گزینههای جایگزین مناسبی وجود دارد که مشخصات مشابهی ارائه میدهند. برخی از معادلهای رایج عبارتند از:
- BC547
- 2N3904
- S8050
- PN2222
انتخاب معادل 2SC1815 بستگی به نیاز مدار شما دارد، اما همیشه مشخصات را مقایسه کنید تا بهترین عملکرد را تضمین کنید.
