ترانزیستور 2SD880

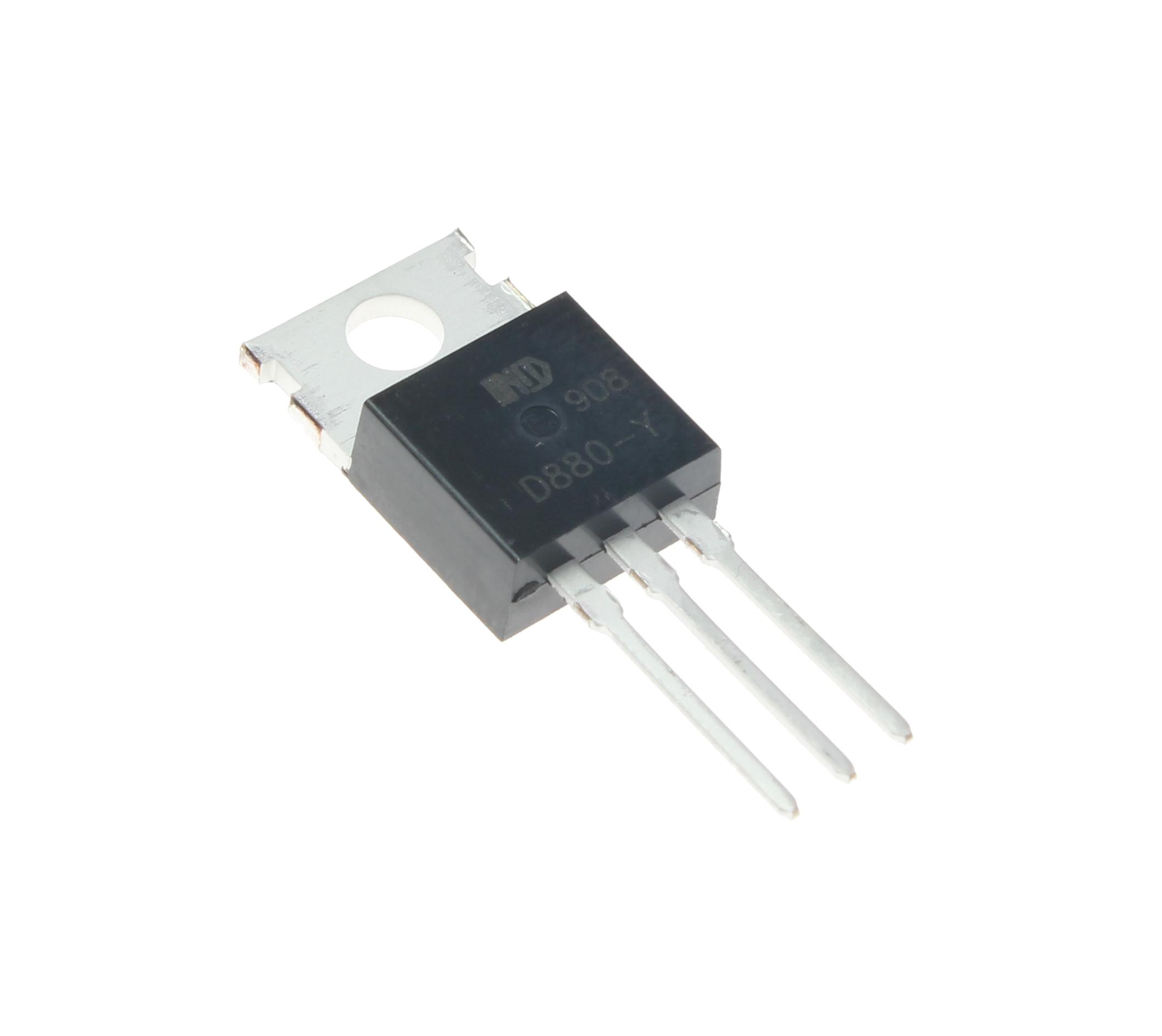

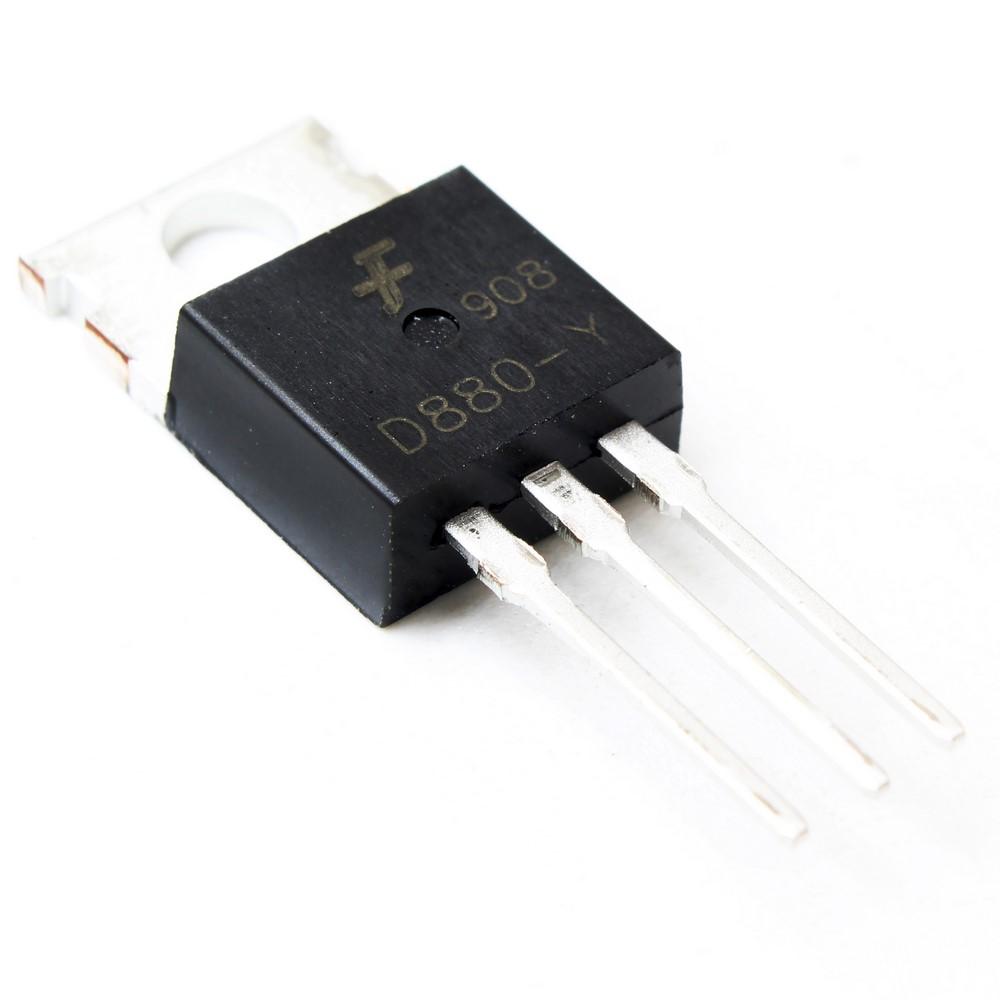

ترانزیستور 2SD880 یکی از محبوب‌ترین ترانزیستورهای قدرت نوع NPN (سیلیکونی) است که توسط شرکت‌های مختلف مانند Unisonic Technologies، Micro Commercial Components و دیگران تولید می‌شود. این قطعه الکترونیکی، با طراحی ویژه برای تقویت‌کننده‌های قدرت فرکانس صوتی، در مدارهای الکترونیکی حرفه‌ای نقش کلیدی ایفا می‌کند. با بسته‌بندی TO-220 که امکان خنک‌سازی آسان را فراهم می‌کند، 2SD880 گزینه‌ای ایده‌آل برای مهندسان و طراحان مدارهایی است که نیاز به کارایی بالا، دوام و هزینه مناسب دارند.

مشخصات فنی کلیدی

• نوع ترانزیستور: NPN Epitaxial Silicon Power Transistor
• حداکثر ولتاژ کلکتور-امیتر (VCEO): 60 ولت
• حداکثر جریان کلکتور (IC): 3 آمپر (با قابلیت تحمل پیک تا 5 آمپر در برخی مدل‌ها)
• حداکثر توان تلفاتی (PD): 30 وات (با هیت‌سینک مناسب)
• ضریب تقویت جریان (hFE): تا 200 (در شرایط VCE=5V و IC=0.5A)، که نشان‌دهنده کارایی بالا در تقویت سیگنال است
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حداکثر 1 ولت در جریان 3 آمپر، که به کاهش تلفات حرارتی کمک می‌کند
• فرکانس گذار (fT): حدود 8 مگاهرتز، مناسب برای کاربردهای صوتی و متوسط فرکانس
• بسته‌بندی: TO-220AB یا TO-220C، با قابلیت نصب آسان روی برد و اتصال به رادیاتور برای مدیریت حرارت
• دمای عملیاتی: از -55 تا +150 درجه سانتی‌گراد، که دوام آن را در شرایط سخت تضمین می‌کند

این مشخصات، 2SD880 را به یک ترانزیستور همه‌کاره تبدیل کرده که در مقایسه با رقبا مانند 2N3055 یا TIP41، ولتاژ اشباع پایین‌تری دارد و برای مدارهای کم‌مصرف‌تر مناسب است.

کاربردهای اصلی

ترانزیستور 2SD880 عمدتاً برای تقویت‌کننده‌های قدرت صوتی طراحی شده، اما کاربردهای گسترده‌ای دارد:

• تقویت‌کننده‌های صوتی: در آمپلی‌فایرهای خانگی، سیستم‌های صوتی خودرو و تجهیزات حرفه‌ای استودیویی، جایی که نیاز به خروجی قدرتمند و بدون نویز است.
• منابع تغذیه سوئیچینگ: برای کنترل جریان در مدارهای رگولاتور و اینورترها.
• مدارهای کنترل موتور: در ربات‌ها، وسایل الکترونیکی صنعتی و لوازم خانگی مانند فن‌ها یا پمپ‌ها.
• پروژه‌های DIY الکترونیکی: محبوب در میان هابیست‌ها برای ساخت مدارهای ساده تا پیچیده، مانند درایورهای LED پرقدرت یا تقویت‌کننده‌های RF متوسط.

مزایای کلیدی این ترانزیستور شامل دوام بالا در برابر جریان‌های پیک، هزینه پایین (معمولاً کمتر از 1 دلار برای قطعات اورجینال) و سازگاری با ترانزیستور مکمل PNP یعنی 2SB834 برای مدارهای push-pull است. با این حال، برای عملکرد بهینه، همیشه از هیت‌سینک مناسب استفاده کنید تا از گرم شدن بیش از حد جلوگیری شود.

مزایا و نکات حرفه‌ای

در دنیای الکترونیک مدرن، 2SD880 به دلیل تعادل عالی بین قدرت، کارایی و قیمت، همچنان پرطرفدار است. مهندسان می‌توانند از آن در طراحی‌های کلاس AB یا B برای آمپلی‌فایرها استفاده کنند، جایی که کاهش اعوجاج و افزایش راندمان اولویت دارد. اگر به دنبال جایگزین هستید، گزینه‌هایی مانند D880 یا MJE3055 را بررسی کنید، اما 2SD880 به دلیل دسترسی آسان و datasheet جامع، انتخاب اول بسیاری از طراحان است.

سوالات متداول (FAQ)

1. ترانزیستور 2SD880 چیست و چه تفاوتی با ترانزیستورهای معمولی دارد؟
   2SD880 یک ترانزیستور قدرت NPN است که برای کاربردهای پرجریان مانند تقویت‌کننده‌های صوتی طراحی شده. تفاوت اصلی آن با ترانزیستورهای سیگنال کوچک (مانند 2N2222) در ظرفیت تحمل جریان و ولتاژ بالاتر است، که آن را برای مدارهای قدرت مناسب می‌کند.
2. چگونه می‌توانم 2SD880 را در مدار خود تست کنم؟
   با استفاده از مولتی‌متر در حالت دیود، اتصال بیس-امیتر و بیس-کلکتور را چک کنید (باید حدود 0.6-0.7 ولت نشان دهد). برای تست کامل، از مدار ساده‌ای با منبع تغذیه و مقاومت استفاده کنید تا جریان کلکتور را اندازه‌گیری نمایید. همیشه از datasheet برای مقادیر دقیق پیروی کنید.
3. آیا 2SD880 برای پروژه‌های مبتدی مناسب است؟
   بله، اما نیاز به دانش پایه الکترونیک دارد. برای مبتدیان، از مدارهای ساده مانند تقویت‌کننده تک‌مرحله‌ای شروع کنید و حتماً از محافظت در برابر جریان بیش از حد (مانند فیوز) استفاده نمایید تا از آسیب به قطعه جلوگیری شود.
