آی سی IR2113S پکیج SOW-16

آی‌سی IR2113S از شرکت Infineon Technologies یک درایور گیت پرقدرت و با سرعت بالا برای MOSFET و IGBT است که به‌طور خاص برای کاربردهای مدیریت توان در سیستم‌های صنعتی و خودرویی طراحی شده است. این درایور با قابلیت پشتیبانی از ولتاژ بالا تا 600 ولت و ارائه کانال‌های مستقل برای سمت بالا (High-Side) و پایین (Low-Side)، انتخابی ایده‌آل برای کاربردهایی مانند درایوهای موتور، مبدل‌های DC-DC، اینورترهای خورشیدی و سیستم‌های یکسوسازی سنکرون است. بسته‌بندی این محصول در قالب SOIC-16 ارائه می‌شود که امکان استفاده در طراحی‌های فشرده و کارآمد را فراهم می‌کند.

ویژگی‌های کلیدی

• ولتاژ شناور سمت بالا تا 600 ولت: امکان رانندگی MOSFET یا IGBT در پیکربندی سمت بالا.

• منبع تغذیه گیت از 10 تا 20 ولت: انعطاف‌پذیری بالا برای استفاده در سیستم‌های متنوع.

• سازگاری با منطق 3.3 و 5 ولت: اتصال آسان به سیستم‌های دیجیتال مدرن.

• جریان خروجی بالا (2 آمپر منبع/سینک): مناسب برای درایوهای پرقدرت.

• حفاظت در برابر اتصال متقاطع: جلوگیری از شوت‌ترو (Shoot-Through) با منطق پیشگیری از هدایت متقاطع.

• قفل ولتاژ پایین (Undervoltage Lockout): افزایش ایمنی با خاموش کردن درایور در صورت کاهش ولتاژ ورودی.

• زمان تأخیر هماهنگ شده: تأخیر انتشار هماهنگ برای هر دو کانال جهت ساده‌سازی استفاده در کاربردهای فرکانس بالا.

• بسته‌بندی SOIC-16: طراحی فشرده برای نصب سطحی (Surface-Mount).

مشخصات فنی

• ولتاژ تغذیه شناور سمت بالا (Vb): حداکثر 600 ولت

• ولتاژ خروجی سمت بالا (Vho): 10 تا 20 ولت

• ولتاژ خروجی سمت پایین (Vlo): 0 تا Vcc

• جریان خروجی پیک (Iout): 2 آمپر

• تأخیر روشن شدن (ton): 120 نانوثانیه

• تأخیر خاموش شدن (toff): 94 نانوثانیه

• دمای کاری: -40°C تا +125°C

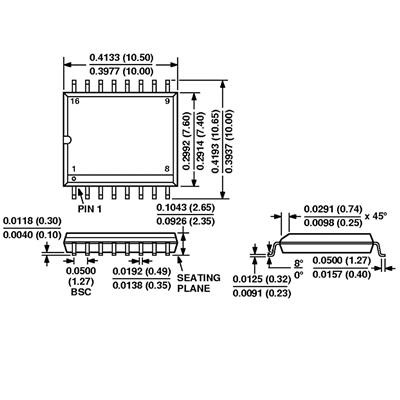

• بسته‌بندی: SOIC-16

کاربردها

IR2113S به دلیل طراحی قوی و عملکرد قابل اعتماد، در طیف وسیعی از کاربردها استفاده می‌شود:

• کنترل موتور: مناسب برای موتورهای DC و AC در کاربردهای صنعتی.

• مبدل‌های DC-DC: ایده‌آل برای سیستم‌های تبدیل توان با ولتاژ بالا.

• اینورترهای خورشیدی: بهینه‌سازی راندمان در سیستم‌های انرژی تجدیدپذیر.

• یکسوسازی سنکرون: بهبود کارایی در سیستم‌های منبع تغذیه.

• منابع تغذیه سوئیچینگ: ارائه عملکرد پایدار در محیط‌های پرتقاضا.

مزایا

• عملکرد پرسرعت: زمان‌های تأخیر کم (120 نانوثانیه برای روشن شدن و 94 نانوثانیه برای خاموش شدن) امکان استفاده در فرکانس‌های بالا را فراهم می‌کند.

• ایمنی بالا: ویژگی‌هایی مانند قفل ولتاژ پایین و پیشگیری از هدایت متقاطع، قابلیت اطمینان سیستم را افزایش می‌دهند.

• انعطاف‌پذیری طراحی: سازگاری با ولتاژهای منطقی مختلف و دامنه وسیع ولتاژ تغذیه.

• بسته‌بندی مقاوم: بسته‌بندی SOIC-16 با محافظت ضدالکترواستاتیک (ESD) و بسته‌بندی محکم برای حمل‌ونقل ایمن.

پرسش‌های متداول (FAQ)

1. حداکثر فرکانس کاری IR2113S چقدر است؟
   حداکثر فرکانس کاری IR2113S تا 2.5 مگاهرتز است، که آن را برای کاربردهای پرسرعت مناسب می‌کند.

2. آیا IR2113S با منطق 5 ولت سازگار است؟
   خیر، IR2113S به‌طور خاص برای منطق 3.3 ولت طراحی شده است و ممکن است با سطوح منطقی 5 ولت سازگار نباشد. برای اطلاعات دقیق‌تر، به دیتاشیت محصول مراجعه کنید.

3. دمای کاری پیشنهادی برای IR2113S چیست؟
   دمای کاری پیشنهادی این آی‌سی بین -40°C تا +150°C است، که آن را برای محیط‌های صنعتی و خودرویی مناسب می‌سازد.

خرید IR2113S

برای خرید آی‌سی IR2113S با تضمین اصالت کالا و قیمت رقابتی، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه می‌دهد و امکان خرید آسان و تحویل سریع را برای مشتریان فراهم می‌کند.
