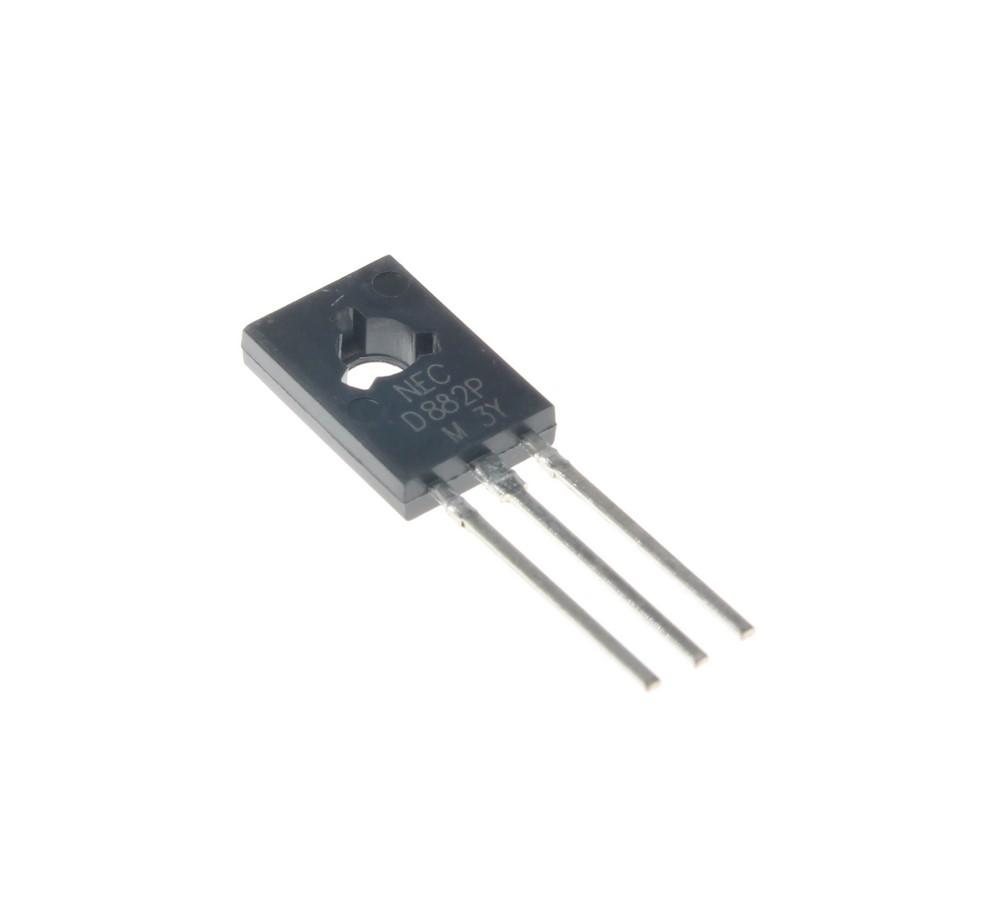

ترانزیستور 2SD882

ترانزیستور 2SD882، که با نام D882 نیز شناخته می‌شود، یک ترانزیستور NPN از نوع medium power است که توسط شرکت‌هایی مانند STMicroelectronics و NEC تولید می‌شود. این قطعه با استفاده از فناوری planar ساخته شده و به دلیل عملکرد پایدار و مقاوم، در پروژه‌های الکترونیکی متنوعی کاربرد دارد. 2SD882 برای مدیریت جریان‌های بالا و ولتاژهای متوسط طراحی شده و گزینه‌ای ایده‌آل برای مهندسان و طراحان مدارهایی است که نیاز به تقویت سیگنال یا سوئیچینگ دارند. این ترانزیستور با قابلیت تحمل جریان تا 3 آمپر (و پیک 6 آمپر برای پالس‌های کوتاه) و ولتاژ کلکتور-امیتر 30 ولت، در بازار قطعات الکترونیکی به عنوان یک محصول اقتصادی و کارآمد شناخته می‌شود.

مشخصات فنی کلیدی

• نوع ترانزیستور: NPN (Bipolar Junction Transistor)
• ولتاژ کلکتور-امیتر (VCEO): 30 ولت
• ولتاژ کلکتور-بیس (VCBO): 40 ولت
• ولتاژ امیتر-بیس (VEBO): 5 ولت
• جریان کلکتور پیوسته (IC): 3 آمپر (حداکثر 6 آمپر برای پالس‌های کمتر از 5 میلی‌ثانیه)
• توان تلفاتی (Pd): 12.5 وات
• فرکانس گذار (fT): 100 مگاهرتز
• ولتاژ اشباع کلکتور-امیتر: 1.1 ولت (کم، برای کاهش تلفات انرژی)

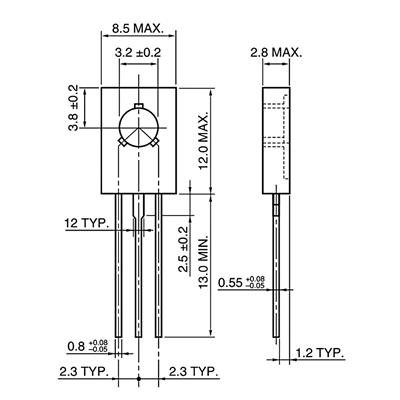

• بسته‌بندی: معمولاً در پکیج TO-126 یا SOT-32، که برای نصب آسان روی هیت‌سینک مناسب است.
• ترانزیستور مکمل: 2SB772 (از نوع PNP)

این مشخصات بر اساس دیتاشیت‌های استاندارد تولیدکنندگان مانند STMicroelectronics استخراج شده و 2SD882 را به یک گزینه مقاوم در برابر شرایط سخت تبدیل می‌کند.

کاربردهای اصلی

ترانزیستور 2SD882 در طیف وسیعی از مدارهای الکترونیکی استفاده می‌شود، از جمله:

• تقویت‌کننده‌های صوتی: خروجی آمپلیفایرهای 3 واتی، جایی که نیاز به مدیریت جریان بالا و کاهش نویز است.
• رگولاتورهای ولتاژ: برای تثبیت ولتاژ در منابع تغذیه.
• مبدل‌های DC-DC: در مدارهای تبدیل ولتاژ برای دستگاه‌های قابل حمل.
• درایورهای رله و موتور: سوئیچینگ بارهای سنگین مانند رله‌ها یا موتورهای کوچک.
• پروژه‌های عمومی الکترونیکی: مانند مدارهای تقویت سیگنال، سوئیچینگ دیجیتال و حتی در روباتیک آماتور.

این ترانزیستور به دلیل قیمت مناسب و دسترسی آسان، در پروژه‌های DIY (خودت بساز) و تولید صنعتی محبوب است.

مزایا و ویژگی‌های برجسته

• عملکرد بالا در جریان‌های متوسط: قابلیت تحمل 3 آمپر جریان، آن را برای کاربردهای قدرت متوسط ایده‌آل می‌کند.
• ولتاژ اشباع پایین: کاهش تلفات حرارتی و افزایش کارایی مدار.
• مقاومت بالا: ساخته شده با فناوری planar برای دوام در شرایط دمایی بالا (تا 150 درجه سانتی‌گراد).
• سازگاری: می‌توان آن را با ترانزیستورهای مکمل مانند 2SB772 جفت کرد برای مدارهای push-pull.
• اقتصادی: نسبت به عملکرد، قیمت پایینی دارد و جایگزین‌های معادل مانند BD139 یا TIP31 در دسترس هستند.

در مجموع، 2SD882 یک انتخاب حرفه‌ای برای کسانی است که به دنبال تعادل بین قدرت، کارایی و هزینه هستند.

سوالات متداول (FAQ)

1. ترانزیستور 2SD882 برای چه نوع مدارهایی مناسب است؟
   این ترانزیستور عمدتاً برای مدارهای تقویت صوتی، رگولاتورهای ولتاژ و سوئیچینگ بارهای متوسط استفاده می‌شود. اگر نیاز به جریان بالاتر دارید، جایگزین‌هایی مانند TIP41 را بررسی کنید.
2. چگونه می‌توانم 2SD882 را در مدار نصب کنم؟
   پین‌آوت استاندارد آن عبارت است از: پایه 1 (بیس)، پایه 2 (کلکتور)، پایه 3 (امیتر). همیشه از هیت‌سینک برای جلوگیری از گرمای بیش از حد استفاده کنید و دیتاشیت را برای مقادیر بایاس چک کنید.
3. آیا 2SD882 با قطعات چینی معادل سازگار است؟
   بله، نسخه‌های چینی مانند S8050 یا معادل‌های دیگر اغلب کار می‌کنند، اما برای کیفیت بالا، از برندهای معتبر مانند STMicroelectronics استفاده کنید تا از پایداری مدار اطمینان حاصل شود.
