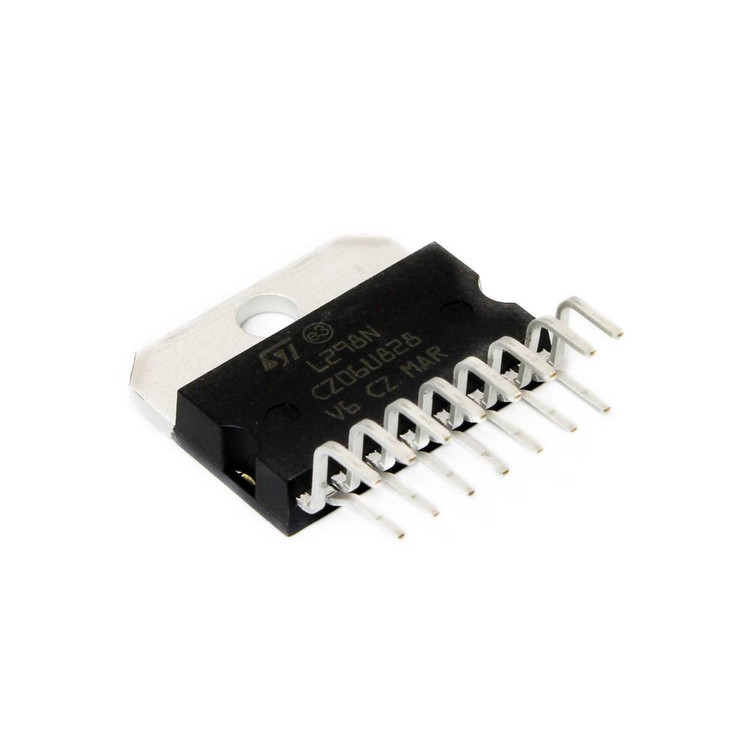

آی‌سی L298N یک درایور موتور دوکاناله قدرتمند از شرکت STMicroelectronics است که به دلیل عملکرد بالا، قابلیت اطمینان و انعطاف‌پذیری در کنترل موتورهای DC و استپر، به یکی از محبوب‌ترین انتخاب‌ها در پروژه‌های رباتیک، اتوماسیون و الکترونیک تبدیل شده است. این آی‌سی با طراحی H-Bridge دوگانه، امکان کنترل دقیق سرعت و جهت چرخش موتورها را فراهم می‌کند و برای مهندسان، دانشجویان و علاقه‌مندان به الکترونیک گزینه‌ای ایده‌آل محسوب می‌شود. در ادامه، ویژگی‌ها، کاربردها و مزایای این آی‌سی را به‌صورت حرفه‌ای بررسی می‌کنیم.

ویژگی‌های کلیدی آی‌سی L298N

ساختار H-Bridge دوگانه:
- آی‌سی L298N از دو پل H-Bridge داخلی تشکیل شده است که امکان کنترل دو موتور DC یا یک موتور استپر را فراهم می‌کند.
- قابلیت تغییر جهت چرخش (چپ‌گرد/راست‌گرد) و کنترل سرعت از طریق سیگنال PWM.
پشتیبانی از ولتاژ و جریان بالا:
- ولتاژ کاری موتور: 4.8 تا 46 ولت DC
- جریان خروجی: تا 2 آمپر به ازای هر کانال (حداکثر 3 آمپر در شرایط پیک لحظه‌ای)
- مناسب برای موتورهای DC و استپر با توان متوسط تا بالا.
کنترل منطقی ساده:
- سازگار با سیگنال‌های منطقی TTL (0 تا 5 ولت)، که امکان اتصال آسان به میکروکنترلرهایی مانند Arduino، Raspberry Pi، PIC و AVR را فراهم می‌کند.
- ورودی‌های کنترلی شامل IN1/IN2/IN3/IN4 برای تنظیم جهت و ENA/EB برای کنترل سرعت از طریق مدولاسیون عرض پالس (PWM).
راندمان بالا و حفاظت:
- دیودهای محافظ داخلی: برای جلوگیری از آسیب ناشی از جریان معکوس (Back-EMF) در هنگام خاموش شدن موتورها.
- هیت‌سینک پیشنهادی: برای دفع گرمای تولیدی در جریان‌های بالا، به‌ویژه در کاربردهای سنگین.
- قابلیت تحمل دما: عملکرد پایدار در دمای 0 تا 130 درجه سانتی‌گراد.
طراحی کم‌مصرف در حالت آماده‌به‌کار:
- مصرف جریان پایین در حالت Standby، که برای پروژه‌های باتری‌محور مناسب است.
بسته‌بندی مقاوم:

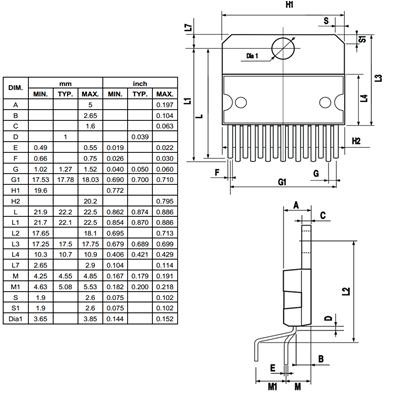

- پکیج Multiwatt15 یا PowerSO20: طراحی مقاوم برای استفاده در محیط‌های صنعتی و پروژه‌های سنگین.
- ابعاد کوچک: مناسب برای طراحی‌های فشرده و بردهای الکترونیکی.

کاربردهای آی‌سی L298N

آی‌سی L298N به دلیل انعطاف‌پذیری و کارایی بالا در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد، از جمله:

رباتیک: کنترل موتورهای DC در ربات‌های خط‌یاب، ربات‌های چرخ‌دار و بازوهای رباتیک.
اتوماسیون صنعتی: استفاده در سیستم‌های کنترلی مانند نوار نقاله، درایوهای حرکتی و مکانیزم‌های دقیق.
پروژه‌های آموزشی و DIY: ساخت ماشین‌های کنترلی، سیستم‌های حرکتی ساده و پروتوتایپ‌های دانشجویی.
کنترل موتورهای استپر: مناسب برای پرینترهای سه‌بعدی، دستگاه‌های CNC و سیستم‌های موقعیت‌یابی دقیق.

مزایای آی‌سی L298N

انعطاف‌پذیری بالا: پشتیبانی از انواع موتورهای DC و استپر با ولتاژها و جریان‌های مختلف.
سهولت استفاده: طراحی ساده برای اتصال به میکروکنترلرها بدون نیاز به مدارهای پیچیده.
هزینه مقرون‌به‌صرفه: قیمتی مناسب در مقایسه با سایر درایورهای موتور با عملکرد مشابه.
قابلیت اطمینان: طراحی مستحکم و دیودهای محافظ داخلی، طول عمر و پایداری را تضمین می‌کنند.
سازگاری گسترده: امکان استفاده در پلتفرم‌های مختلف و پروژه‌های متنوع.

معایب و نکات احتیاطی

افت ولتاژ: به دلیل ساختار ترانزیستوری H-Bridge، آی‌سی L298N ممکن است افت ولتاژ حدود 1.5 تا 2 ولت داشته باشد که باید در طراحی منبع تغذیه در نظر گرفته شود.
تولید گرما: در جریان‌های بالا (بیش از 1.5 آمپر)، نیاز به هیت‌سینک مناسب و سیستم خنک‌کننده دارد.
عدم پشتیبانی از جریان‌های بسیار بالا: برای کاربردهای سنگین‌تر، درایورهای پیشرفته‌تری مانند DRV8871 یا TB6600 توصیه می‌شود.

سوالات متداول (FAQ)

آی‌سی L298N برای چه نوع موتورهایی مناسب است؟ آی‌سی L298N برای موتورهای DC با ولتاژ 4.8 تا 46 ولت و جریان تا 2 آمپر به ازای هر کانال و همچنین موتورهای استپر مناسب است. این آی‌سی برای پروژه‌های رباتیک و اتوماسیون با توان متوسط ایده‌آل است.
آیا می‌توان L298N را بدون هیت‌سینک استفاده کرد؟ برای جریان‌های پایین (زیر 1 آمپر)، می‌توان از آن بدون هیت‌سینک استفاده کرد، اما در جریان‌های بالاتر یا استفاده طولانی‌مدت، نصب هیت‌سینک برای جلوگیری از گرمای بیش از حد ضروری است.
چگونه سرعت موتور را با L298N کنترل کنیم؟ سرعت موتور از طریق پین‌های ENA و ENB با اعمال سیگنال PWM (مدولاسیون عرض پالس) کنترل می‌شود. این سیگنال می‌تواند از میکروکنترلرهایی مانند Arduino تولید شود.

جمع‌بندی

آی‌سی L298N یک راه‌حل قدرتمند، اقتصادی و قابل اعتماد برای کنترل موتورهای DC و استپر در پروژه‌های مختلف است. با ویژگی‌هایی مانند پشتیبانی از ولتاژ و جریان بالا، سازگاری با میکروکنترلرها و طراحی ساده، این آی‌سی انتخابی عالی برای مبتدیان و حرفه‌ای‌ها در حوزه الکترونیک و رباتیک محسوب می‌شود. اگر به دنبال یک درایور موتور با کارایی بالا و قیمت مناسب هستید، L298N گزینه‌ای است که نباید از دست بدهید.
