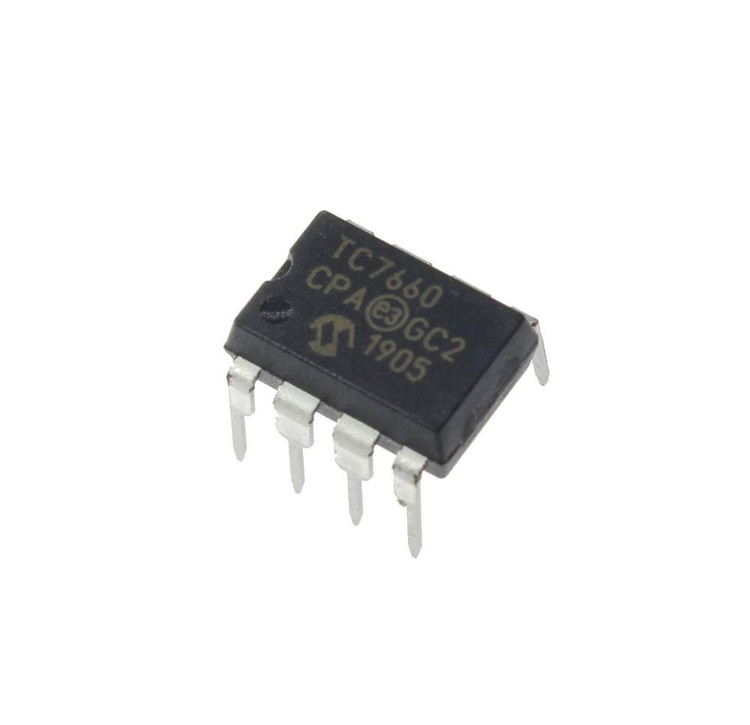

رگولاتور TC7660CPA
TC7660CPA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:رگولاتور TC7660CPA
نام کارخانهای: TC7660CPA
جریان خروجی 20 میلی آمپر
کارکرد Inverting
تعداد خروجی 1 خروجی
ولتاژ خروجی -10 ولت
ولتاژ خروجی -1.5 ولت
کمترین ولتاژ ورودی 1.5 ولت
بیشترین ولتاژ ورودی 10 ولت
توپولوژی Inverting
نوع نصب روی برد Through Hole
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
تعداد در بسته: 60 عدد
برند: Microchip Technology
پکیج: DIP-8
بستهبندی: Tube
عنوان گروه: Switching Voltage Regulators
توضیحات: DC-DC Converter,1.5V-10V Charge Pump DC-to-DC Voltage Converter, 1.5V to 10V, 730mW
Output Current 20 mA
Function Inverting
Number of Output 1 Output
Output Voltage (Max) -10 V
Output Voltage (Min) -1.5 V
Input Voltage MIN 1.5 V
Input Voltage MAX 10 V
Topology Inverting
Mounting Style Through Hole
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand Microchip Technology
Package DIP-8
نقد و بررسی
TC7660CPA از شرکت Microchip Technology یک مبدل ولتاژ DC به DC با پمپ شارژ است که جایگزینی سازگار و کارآمد برای استاندارد صنعتی TC7660 محسوب میشود. این مدار مجتمع (IC) با بستهبندی 8 پین PDIP، عملکردی بینظیر را در طراحیهای الکترونیکی ارائه میدهد که در آنها فضا، هزینه و بهرهوری انرژی اهمیت دارند.
بررسی اجمالی
TC7660CPA یک مبدل ولتاژ DC به DC با پمپ شارژ است که ولتاژ ورودی بین 1.5 تا 10 ولت را به ولتاژ خروجی معکوس 1.5- تا 10- ولت تبدیل میکند. این IC با استفاده از تنها دو خازن خارجی ارزانقیمت، نیاز به سلف را حذف کرده و هزینه، اندازه و تداخل الکترومغناطیسی (EMI) را کاهش میدهد. این ویژگی آن را برای کاربردهای کممصرف و محدود از نظر فضا در دستگاههای الکترونیکی مصرفی، سیستمهای صنعتی و دستگاههای قابل حمل مناسب میسازد.
ویژگیهای کلیدی
-
دامنه ولتاژ ورودی گسترده: عملکرد بین 1.5 تا 10 ولت، انعطافپذیری برای طراحیهای مختلف منبع تغذیه.
-
بازده بالا: تا 99.9% بازده تبدیل ولتاژ و 98% بازده توان (در شرایط معمول)، کاهش تلفات انرژی.
-
مصرف توان پایین: تنها 80 میکروآمپر (در شرایط معمول) در VIN = 5V، ایدهآل برای کاربردهای باتریمحور.
-
طراحی فشرده: بستهبندی 8 پین PDIP، ادغام آسان در مدارهای محدود از نظر فضا.
-
فرکانس نوسانساز قابل تنظیم: فرکانس اسمی 10 کیلوهرتز، با امکان کاهش فرکانس برای مصرف جریان کمتر با افزودن خازن خارجی.
-
دامنه دمایی گسترده: عملکرد قابل اعتماد از 0 تا 70 درجه سانتیگراد، با گزینههای دمایی گستردهتر (مانند TC7660COA: 45- تا 85 درجه سانتیگراد).
-
جریان خروجی: تا 20 میلیآمپر، مناسب برای بارهای کوچک در کاربردهای مختلف.
کاربردها
TC7660CPA در موارد زیر کاربرد گستردهای دارد:
-
الکترونیک قابل حمل: تأمین ولتاژ منفی برای بایاس LCD، رابطهای حسگر یا تقویتکنندههای عملیاتی در دستگاههایی مانند مترهای دستی و پخشکنندههای صوتی قابل حمل.
-
سیستمهای صنعتی: تغذیه مدارهای آنالوگ نیازمند منبع تغذیه دوگانه در سیستمهای کنترلی و ابزار دقیق.
-
دستگاههای باتریمحور: مدیریت توان کارآمد در تجهیزات کممصرف با تغذیه باتری.
-
سیستمهای ارتباطی: تأمین ولتاژ معکوس برای رابطهای RS-232 و سایر ماژولهای ارتباطی.
مشخصات فنی
|
پارامتر |
مقدار |
|---|---|
|
دامنه ولتاژ ورودی |
1.5 تا 10 ولت |
|
ولتاژ خروجی |
1.5- تا 10- ولت |
|
جریان خروجی |
20 میلیآمپر |
|
بازده توان |
98% (معمول) |
|
بازده تبدیل ولتاژ |
99.9% (معمول) |
|
دمای کاری |
0 تا 70 درجه سانتیگراد |
|
نوع بستهبندی |
8 پین PDIP |
|
فرکانس نوسانساز |
10 کیلوهرتز (اسمی) |
|
جریان بیبار |
80 میکروآمپر (معمول) در VIN = 5V |
چرا TC7660CPA را انتخاب کنیم؟
TC7660CPA به دلیل سادگی، کارایی و مقرونبهصرفه بودن برجسته است. با حذف سلفها، پیچیدگی طراحی و EMI را کاهش میدهد و گزینهای ایدهآل برای مهندسانی است که به دنبال تبدیل ولتاژ قابل اعتماد بدون افت عملکرد هستند. مصرف توان پایین و دامنه کاری گسترده، آن را برای سیستمهای مدرن و قدیمی مناسب میکند و سازگاری و طول عمر در طراحیها را تضمین میکند.
پرسشهای متداول (FAQ)
-
کارکرد اصلی TC7660CPA چیست؟
TC7660CPA یک مبدل ولتاژ DC به DC با پمپ شارژ است که ولتاژ ورودی (1.5 تا 10 ولت) را به ولتاژ خروجی معکوس (1.5- تا 10- ولت) تبدیل میکند و تنها از دو خازن خارجی برای عملکرد استفاده میکند. -
آیا TC7660CPA برای دستگاههای باتریمحور مناسب است؟
بله، این IC به دلیل مصرف توان پایین (80 میکروآمپر در شرایط معمول) و بازده بالا، برای کاربردهای باتریمحور ایدهآل است و عمر باتری را افزایش میدهد. -
مزایای TC7660CPA نسبت به مبدلهای مبتنی بر سلف چیست؟
طراحی پمپ شارژ TC7660CPA نیاز به سلف را حذف میکند، هزینه، اندازه و تداخل الکترومغناطیسی (EMI) را کاهش میدهد و راهحلی فشردهتر و اقتصادیتر ارائه میدهد.
از کجا خرید کنیم؟
برای خرید مطمئن TC7660CPA و سایر قطعات الکترونیکی، به E366.ir مراجعه کنید. این پلتفرم معتبر مجموعهای گسترده از قطعات باکیفیت را با قیمتهای رقابتی و تحویل سریع ارائه میدهد تا نیازهای پروژه بعدی شما را تأمین کند.
