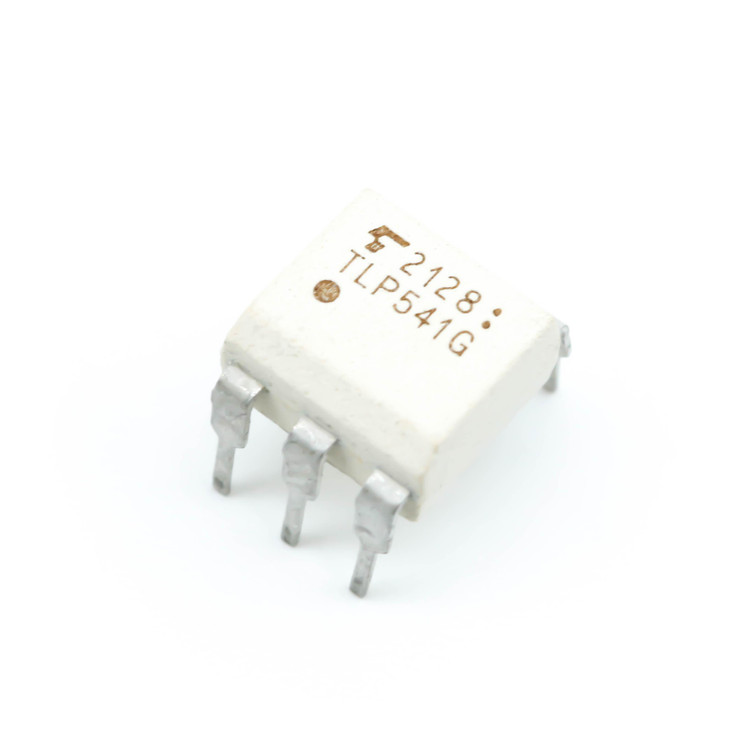

اپتوکوپلر تک 6پین TLP541G

اپتوکوپلر TLP541G، محصولی از شرکت معتبر توشیبا (Toshiba)، یکی از قطعات الکترونیکی پیشرفته در دسته اپتوایزولاتورها (Optoisolators) است که به دلیل عملکرد قابل اعتماد و ویژگی‌های منحصربه‌فرد، در بسیاری از کاربردهای صنعتی و الکترونیکی مورد استفاده قرار می‌گیرد. این اپتوکوپلر با ترکیب یک دیود مادون قرمز (GaAs IRED) و یک فوتو-تریستور، ایزولاسیون الکتریکی مؤثری را بین ورودی و خروجی فراهم می‌کند. در این مقاله، به بررسی مشخصات فنی، کاربردها، مزایا و پرسش‌های متداول در مورد TLP541G می‌پردازیم.

مشخصات فنی

TLP541G یک اپتوکوپلر با خروجی تریستور است که در بسته‌بندی DIP-6 عرضه می‌شود. این قطعه برای کاربردهایی طراحی شده است که نیاز به ایزولاسیون الکتریکی بالا و کنترل ایمن سیگنال‌های AC دارند. مشخصات کلیدی این محصول عبارتند از:

• ولتاژ خاموش (Off-State Voltage): حداقل 400 ولت

• جریان تحریک LED (Trigger LED Current): حداکثر 7 میلی‌آمپر

• جریان حالت روشن (On-State Current): حداکثر 150 میلی‌آمپر

• ولتاژ ایزولاسیون: حداقل 2500 ولت RMS

• ولتاژ فوروارد LED (Vf): 1.15 ولت (معمولی)

• دمای کاری: از -30°C تا +85°C

• تأییدیه ایمنی: دارای استاندارد UL1577 (شماره فایل E67349)

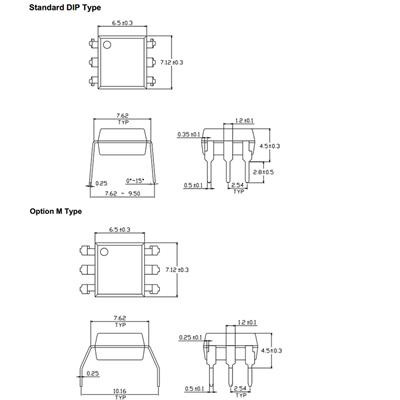

• بسته‌بندی: DIP-6 (مناسب برای طراحی‌های فشرده)

این مشخصات، TLP541G را به گزینه‌ای ایده‌آل برای کاربردهایی با نیاز به ایزولاسیون بالا و مصرف توان پایین تبدیل کرده است.

کاربردها

TLP541G به دلیل طراحی منحصربه‌فرد و قابلیت اطمینان بالا، در طیف وسیعی از کاربردهای صنعتی و تجاری استفاده می‌شود. برخی از مهم‌ترین کاربردهای این اپتوکوپلر عبارتند از:

1. کنترلرهای برنامه‌پذیر (PLCs): استفاده در سیستم‌های کنترلی برای ایزولاسیون سیگنال‌های ورودی و خروجی، که از آسیب به میکروکنترلرها در برابر ولتاژهای بالا جلوگیری می‌کند.

2. رله‌های حالت جامد (Solid State Relays): مناسب برای کنترل بارهای AC در اتوماسیون صنعتی و خانگی.

3. کنترل موتور و دیمرهای نور: برای تنظیم دقیق جریان و ولتاژ در سیستم‌های روشنایی و موتورهای الکتریکی.

4. منابع تغذیه سوئیچینگ: ارائه فیدبک ایزوله بین سمت اولیه و ثانویه منبع تغذیه برای پایداری و ایمنی.

5. رابط‌های میکروکنترلر: محافظت از میکروکنترلرها در برابر نویز و ولتاژهای گذرا در مدارهای دیجیتال.

مزایا

TLP541G به دلیل ویژگی‌های برجسته‌اش، انتخابی محبوب در میان مهندسان الکترونیک است. برخی از مزایای کلیدی این محصول عبارتند از:

• ایزولاسیون بالا: با ولتاژ ایزولاسیون 2500 Vrms، این اپتوکوپلر ایمنی الکتریکی بالایی را بین مدارهای ورودی و خروجی فراهم می‌کند.

• مصرف توان پایین: جریان تحریک LED پایین (حداکثر 7 میلی‌آمپر) باعث کاهش مصرف انرژی در سیستم‌های حساس می‌شود.

• طراحی فشرده: بسته‌بندی DIP-6 امکان استفاده در طراحی‌های با فضای محدود را فراهم می‌کند.

• قابلیت اطمینان بالا: تولید شده توسط توشیبا، این محصول با استانداردهای بین‌المللی کیفیت و ایمنی مطابقت دارد.

• انعطاف‌پذیری در کاربردها: مناسب برای کنترل بارهای AC و DC در محیط‌های صنعتی و خانگی.

پرسش‌های متداول (FAQ)

1. اپتوکوپلر TLP541G برای چه نوع کاربردهایی مناسب است؟

TLP541G به دلیل ایزولاسیون بالا و خروجی تریستور، برای کاربردهایی مانند کنترلرهای برنامه‌پذیر (PLCs)، رله‌های حالت جامد، دیمرهای نور، کنترل موتور و منابع تغذیه سوئیچینگ ایده‌آل است. این قطعه می‌تواند سیگنال‌های AC را به‌صورت ایمن کنترل کند و از مدارهای حساس در برابر ولتاژهای بالا محافظت نماید.

2. تفاوت TLP541G با سایر اپتوکوپلرها چیست؟

TLP541G از یک فوتو-تریستور به جای فوتوترانزیستور استفاده می‌کند که آن را برای کنترل بارهای AC مناسب‌تر می‌کند. همچنین، ولتاژ ایزولاسیون 2500 Vrms و جریان تحریک پایین (7 میلی‌آمپر) آن را از بسیاری از اپتوکوپلرهای مشابه متمایز می‌سازد.

3. آیا TLP541G برای پروژه‌های میکروکنترلری ایمن است؟

بله، TLP541G با ارائه ایزولاسیون الکتریکی بالا، از میکروکنترلرها در برابر ولتاژهای گذرا و نویز محافظت می‌کند و برای رابط‌های میکروکنترلری در پروژه‌های الکترونیکی بسیار مناسب است.

نتیجه‌گیری

اپتوکوپلر TLP541G از توشیبا یک راه‌حل قدرتمند و قابل اعتماد برای کاربردهایی است که نیاز به ایزولاسیون الکتریکی و کنترل ایمن سیگنال‌های AC دارند. با ویژگی‌هایی مانند ولتاژ ایزولاسیون بالا، مصرف توان پایین و طراحی فشرده، این محصول انتخابی ایده‌آل برای مهندسان و طراحان مدار در پروژه‌های صنعتی و تجاری است. اگر به دنبال خرید این قطعه با کیفیت هستید، پیشنهاد می‌کنیم از وب‌سایت E366.ir بازدید کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت را با قیمت‌های رقابتی و خدمات پشتیبانی عالی ارائه می‌دهد.
