دستهبندی : نیمه هادی ها Semiconductors

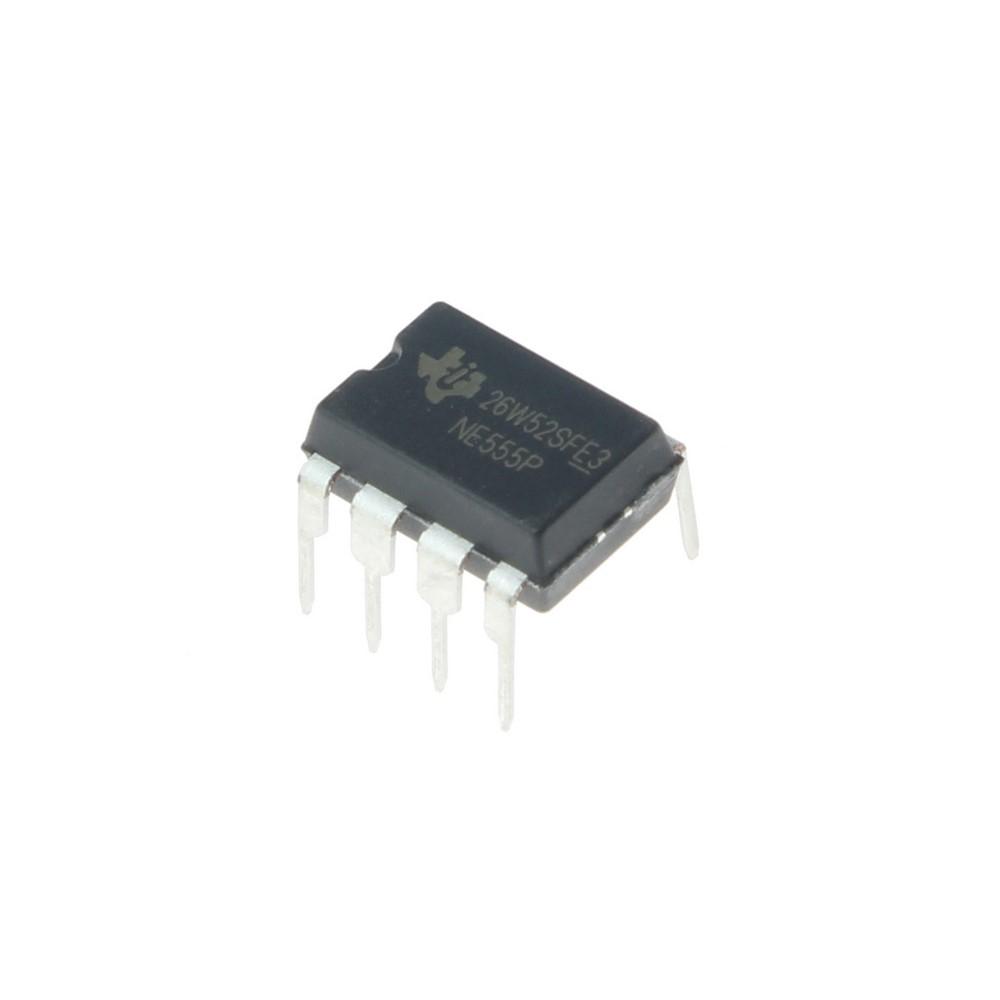

آیسی NE555P
NE555P
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
9,950 تومان
مشاهده محصول در سبد خرید
آیسی NE555P، تولید شده توسط شرکت Texas Instruments، یکی از پرکاربردترین و قابل اعتمادترین مدارهای مجتمع (IC) در دنیای الکترونیک است که از دهه 1970 میلادی تاکنون جایگاه ویژه‌ای در طراحی مدارهای الکترونیکی داشته است. این آیسی تایمر به دلیل انعطاف‌پذیری، قیمت مناسب و قابلیت استفاده در طیف گسترده‌ای از پروژه‌ها، از کاربردهای ساده گرفته تا سیستم‌های پیچیده، به یک انتخاب محبوب در میان مهندسان و علاقه‌مندان به الکترونیک تبدیل شده است. در این مقاله به بررسی ویژگی‌ها، مشخصات فنی، کاربردها و سوالات متداول در مورد NE555P می‌پردازیم و در انتها شما را به خرید این محصول از وب‌سایت معتبر E366.ir دعوت می‌کنیم.
معرفی NE555P: قلب تپنده مدارهای تایمر
آیسی NE555P یک تایمر دقیق و چندمنظوره است که برای تولید سیگنال‌های زمانی، پالس‌ها و نوسانات در مدارهای الکترونیکی طراحی شده است. این آیسی در دو حالت اصلی مونواستابل (تک‌پایدار) و آستابل (نوسان‌ساز) عمل می‌کند و با استفاده از یک شبکه ساده از مقاومت‌ها و خازن‌ها می‌تواند زمان‌بندی‌های دقیقی از میکروثانیه تا ساعت‌ها ایجاد کند. طراحی ساده اما قدرتمند NE555P، آن را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی، تجاری و سرگرمی تبدیل کرده است.
این آیسی با پکیج 8-DIP (پکیج دو ردیفه مستقیم) عرضه می‌شود و شامل 25 ترانزیستور، 2 دیود و 15 مقاومت داخلی است که در کنار یکدیگر عملکردی پایدار و قابل اعتماد را ارائه می‌دهند. NE555P با ولتاژ کاری گسترده (4.5 تا 16 ولت) و توانایی جریان‌دهی تا 200 میلی‌آمپر، با مدارهای منطقی TTL و CMOS سازگار است و می‌تواند به راحتی با انواع میکروکنترلرها و سنسورها ارتباط برقرار کند.
مشخصات فنی NE555P
برای درک بهتر قابلیت‌های این آیسی، در ادامه مشخصات فنی کلیدی آن آورده شده است:
- نوع آیسی: تایمر/نوسان‌ساز (555 Type, Timer/Oscillator)
- فرکانس کاری: تا 100 کیلوهرتز
- ولتاژ تغذیه: 4.5 تا 16 ولت
- جریان مصرفی: 10 میلی‌آمپر (معمولی)
- جریان خروجی: قابلیت جریان‌دهی یا جذب تا 200 میلی‌آمپر
- دمای کاری: 0 تا 70 درجه سانتی‌گراد
- پکیج: 8-DIP (0.300 اینچ، 7.62 میلی‌متر)
- پین‌ها: 8 پین با عملکردهای مشخص (Ground، Trigger، Output، Reset، Control Voltage، Threshold، Discharge، VCC)
- استانداردها: سازگار با استاندارد RoHS3، بدون مواد مضر (Lead-Free)
- وزن: حدود 440 میلی‌گرم
- زمان تولید (Lead Time): 6 هفته (بر اساس اطلاعات به‌روز Texas Instruments)
این مشخصات نشان‌دهنده انعطاف‌پذیری و کارایی بالای NE555P در پروژه‌های مختلف است.
ویژگی‌های کلیدی NE555P
- انعطاف‌پذیری در زمان‌بندی: NE555P قادر به تولید تاخیرهای زمانی از میکروثانیه تا ساعت‌ها است که با تنظیم مقاومت‌ها و خازن‌های خارجی امکان‌پذیر می‌شود.
- حالت‌های عملیاتی متنوع: پشتیبانی از حالت‌های مونواستابل (برای تولید پالس‌های تک) و آستابل (برای تولید امواج مربعی پیوسته) که کاربردهای گسترده‌ای دارند.
- خروجی قدرتمند: توانایی جریان‌دهی یا جذب تا 200 میلی‌آمپر، مناسب برای راه‌اندازی مستقیم بارهایی مانند LED، رله و موتورهای کوچک.
- سازگاری با سیستم‌های دیجیتال و آنالوگ: NE555P به راحتی با منطق‌های TTL و CMOS ادغام می‌شود و در سیستم‌های میکروکنترلری کاربرد دارد.
- پایداری دمایی و عملکردی: این آیسی عملکردی پایدار در شرایط محیطی مختلف ارائه می‌دهد و برای کاربردهای صنعتی مناسب است.
کاربردهای NE555P
NE555P به دلیل تطبیق‌پذیری‌اش در طیف وسیعی از کاربردها استفاده می‌شود. برخی از مهم‌ترین کاربردهای این آیسی عبارتند از:
- تولید پالس و سیگنال: NE555P در سیستم‌های ارتباطی دیجیتال برای تولید پالس‌های دقیق استفاده می‌شود، مانند کنترلرهای PWM برای موتورها و دیمرهای LED.
- نوسان‌سازها: در حالت آستابل، این آیسی به عنوان نوسان‌ساز در مدارهای تولید موج مربعی، کلاک‌های دیجیتال و ژنراتورهای سیگنال استفاده می‌شود.
- تایمرهای تاخیری: در سیستم‌های امنیتی مانند آلارم‌ها، NE555P برای ایجاد تاخیرهای زمانی قبل از فعال‌سازی استفاده می‌شود.
- کنترلرهای فلاشر: در عکاسی و سیستم‌های روشنایی، این آیسی برای کنترل دقیق زمان‌بندی فلاش‌ها به کار می‌رود.
- کاربردهای بیومتریک و RFID: NE555P در سیستم‌های شناسایی بیومتریک و خوانشگرهای RFID برای تولید پالس‌های دقیق و مدیریت زمان‌بندی استفاده می‌شود.
- اتوماسیون صنعتی: در خطوط تولید و سیستم‌های کنترلی برای ایجاد تاخیرهای دقیق در فرآیندهای последователь.
- پروژه‌های آموزشی: به دلیل سادگی استفاده، NE555P در پروژه‌های آموزشی الکترونیک و آزمایشگاه‌های دانشجویی بسیار محبوب است.
به عنوان مثال، در یک مدار فلاشر LED ساده، NE555P با تنظیم مقاومت‌ها و خازن‌ها می‌تواند فرکانس چشمک‌زدن LED را کنترل کند. همچنین در سیستم‌های امنیتی، این آیسی می‌تواند تاخیری را ایجاد کند که به کاربر اجازه می‌دهد قبل از فعال شدن آلارم، سیستم را غیرفعال کند.
نحوه کار NE555P
NE555P با استفاده از یک شبکه RC (مقاومت و خازن) کار می‌کند که زمان‌بندی پالس‌ها را تعیین می‌کند. در حالت مونواستابل، این آیسی یک پالس با مدت زمان مشخص تولید می‌کند که توسط فرمول زیر محاسبه می‌شود: t=1.1×R×C t = 1.1 \times R \times C t=1.1×R×C که در آن R R R مقاومت و C C C ظرفیت خازن است.
در حالت آستابل، فرکانس و چرخه کاری (Duty Cycle) توسط دو مقاومت و یک خازن تنظیم می‌شود: f=1.44(R1+2R2)×C f = \frac{1.44}{(R_1 + 2R_2) \times C} f=(R1+2R2)×C1.44 این فرمول‌ها به طراحان امکان می‌دهند تا با انتخاب مقادیر مناسب برای R R R و C C C، زمان‌بندی دلخواه را به دست آورند.
مقایسه NE555P با سایر مدل‌ها
NE555P در مقایسه با مدل‌های مشابه مانند NE555N (تولید STMicroelectronics) فرکانس کاری پایین‌تری (100 کیلوهرتز در مقابل 500 کیلوهرتز) دارد، اما از نظر قیمت و دسترسی‌پذیری مزیت‌های بیشتری ارائه می‌دهد. همچنین، معادل‌هایی مانند NA555P، SA555P و SE555P عملکرد مشابهی دارند، اما ممکن است در پایداری دمایی یا نوع پکیج متفاوت باشند. برای کاربردهای حساس‌تر، مدل SE555P با دمای کاری گسترده‌تر (-55 تا 125 درجه سانتی‌گراد) توصیه می‌شود.
سوالات متداول (FAQ)
- NE555P در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟
NE555P به دلیل انعطاف‌پذیری در تولید پالس و زمان‌بندی، در پروژه‌هایی مانند فلاشرهای LED، تایمرهای تاخیری، سیستم‌های PWM برای کنترل موتور، و نوسان‌سازها برای تولید سیگنال‌های کلاک استفاده می‌شود. این آیسی همچنین در پروژه‌های آموزشی و سیستم‌های امنیتی مانند آلارم‌ها کاربرد گسترده‌ای دارد. - تفاوت بین حالت‌های مونواستابل و آستابل در NE555P چیست؟
در حالت مونواستابل، NE555P یک پالس تک با مدت زمان مشخص تولید می‌کند که برای تایمرهای تاخیری مناسب است. در حالت آستابل، این آیسی به طور مداوم امواج مربعی تولید می‌کند که برای کاربردهایی مانند نوسان‌سازها و ژنراتورهای سیگنال استفاده می‌شود. - آیا NE555P برای کاربردهای صنعتی مناسب است؟
بله، NE555P با ولتاژ کاری گسترده (4.5 تا 16 ولت) و توانایی جریان‌دهی تا 200 میلی‌آمپر، برای کاربردهای صنعتی مانند اتوماسیون، کنترل زمان‌بندی و تولید پالس مناسب است. با این حال، برای شرایط دمایی سخت‌تر، مدل SE555P توصیه می‌شود.
خرید NE555P از E366.ir
اگر به دنبال خرید آیسی NE555P با کیفیت بالا و قیمت مناسب هستید، وب‌سایت E366.ir گزینه‌ای ایده‌آل برای شماست. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را با تضمین اصالت کالا و پشتیبانی فنی ارائه می‌دهد. با مراجعه به E366.ir، می‌توانید NE555P را به راحتی سفارش دهید و از خدمات ارسال سریع و مطمئن بهره‌مند شوید. چه برای پروژه‌های حرفه‌ای و چه برای آزمایش‌های آموزشی، E366.ir همراه شماست!
