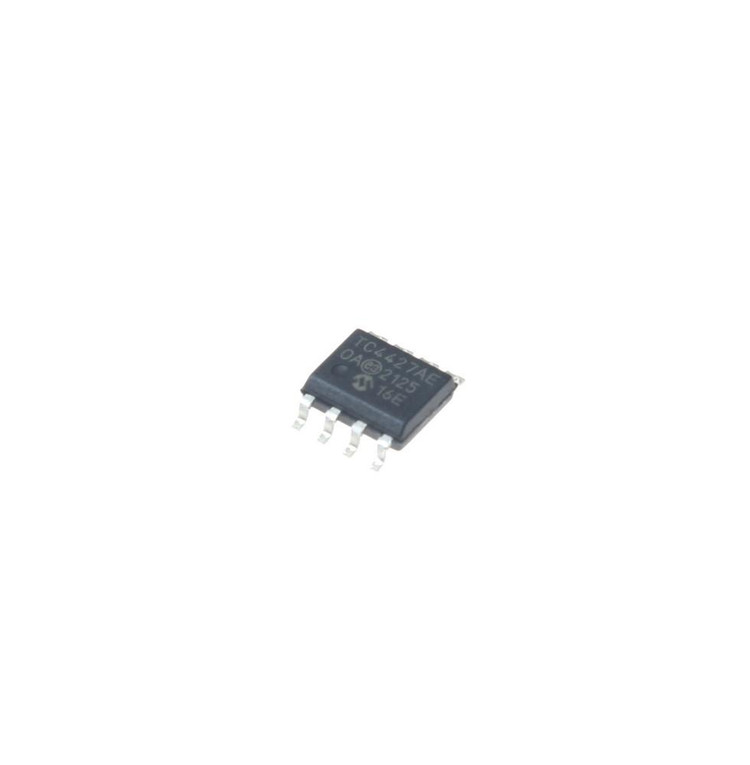

آیسی TC4427AEOA
TC4427AEOA
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: آیسی TC4427AEOA
نام کارخانهای: TC4427AEOA
تعداد درایورها 2 درایور
جریان خروجی 1.5 آمپر
تعداد خروجی 2 خروجی
نوع پیکربندی Non-Inverting
نوع Low Side
نوع نصب روی برد SMD/SMT
جریان تامین 4.5 میلی آمپر
کمترین ولتاژ تغذیه 4.5 ولت
بیشترین ولتاژ تغذیه 18 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی 85 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Microchip Technology
پکیج: SO-8 (SOP-8)
بستهبندی: Tape & Reel
عنوان گروه: Gate Drivers
توضیحات: DUAL POWER MOSFET DRIVER 1.5A Dual High-Speed Power Mosfet Drivers,Consistent Delay Times With Changes In Supply Current
Number of Drivers 2 Driver
Output Current 1.5 A
Number of Output 2 Output
Configuration Non-Inverting
Type Low Side
Mounting Style SMD/SMT
Supply Current 4.5 mA
Supply Voltage (Min) 4.5 V
Supply Voltage (Max) 18 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature 85 C°
Brand Microchip Technology
Package SO-8 (SOP-8)
نقد و بررسی
TC4427AEOA یک آیسی درایور MOSFET دوکاناله با سرعت بالا از شرکت Microchip Technology است که برای کنترل دقیق و کارآمد ترانزیستورهای MOSFET نوع N طراحی شده است. این درایور با توانایی ارائه جریان خروجی تا 1.5 آمپر و عملکرد در محدوده ولتاژ گسترده (4.5 تا 18 ولت)، گزینهای ایدهآل برای کاربردهای سوئیچینگ پرسرعت مانند منابع تغذیه سوئیچینگ، کنترل موتور، و سیستمهای تبدیل توان است. این آیسی با طراحی غیرمعکوس (Non-Inverting) و بستهبندی SOIC-8، قابلیت اطمینان بالا و مقاومت در برابر لچآپ (Latch-Up) را ارائه میدهد و عملکردی پایدار حتی در شرایط گذرای سنگین فراهم میکند.
ویژگیهای کلیدی
-
جریان خروجی بالا: توانایی ارائه جریان پیک تا 1.5 آمپر برای سوئیچینگ سریع MOSFETها.
-
زمان تأخیر کم: حداکثر زمان تأخیر انتشار (Propagation Delay) تنها 35 نانوثانیه، مناسب برای کاربردهای پرسرعت.
-
محدوده ولتاژ عملیاتی گسترده: عملکرد بین 4.5 تا 18 ولت، سازگار با سیستمهای مختلف.
-
حفاظت در برابر لچآپ: طراحی مقاوم برای جلوگیری از آسیب در شرایط غیرعادی.
-
مصرف توان پایین: حداکثر توان اتلاف 470 میلیوات، بهینه برای کاربردهای کممصرف.
-
دمای کاری گسترده: عملکرد قابل اعتماد در بازه دمایی -40°C تا +85°C، مناسب برای محیطهای صنعتی.
کاربردها
TC4427AEOA به دلیل ویژگیهای برجستهاش در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
کنترل موتور: برای درایو دقیق MOSFETها در سیستمهای کنترل موتور DC و BLDC.
-
منابع تغذیه سوئیچینگ: بهبود کارایی در تبدیل توان با سوئیچینگ سریع.
-
ترانسفورمرهای پالس: انتقال سیگنالهای پرسرعت در سیستمهای ارتباطی.
-
سیستمهای قدرت الکترونیکی: مناسب برای درایو MOSFETهای سمت بالا و پایین (High-Side و Low-Side).
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
نوع درایور |
غیرمعکوس (Non-Inverting) |
|
تعداد کانالها |
2 |
|
جریان خروجی پیک |
1.5 آمپر |
|
ولتاژ کاری |
4.5 تا 18 ولت |
|
زمان تأخیر انتشار |
35 نانوثانیه |
|
توان اتلاف |
470 میلیوات |
|
بستهبندی |
SOIC-8 |
|
دمای کاری |
-40°C تا +85°C |
|
کد ECCN |
EAR99 |
مزایای رقابتی
TC4427AEOA با ارائه ترکیبی از سرعت بالا، مصرف توان پایین، و انعطافپذیری در طراحی، گزینهای برجسته در مقایسه با درایورهای مشابه مانند MAX4427 یا IRS21844S است. این آیسی با پشتیبانی از سوئیچینگ پرسرعت و حفاظتهای داخلی، عملکردی قابل اعتماد در کاربردهای حساس ارائه میدهد. بستهبندی SOIC-8 امکان نصب آسان در طراحیهای فشرده را فراهم میکند.
سوالات متداول (FAQ)
1. حداکثر ولتاژ کاری TC4427AEOA چیست؟
حداکثر ولتاژ کاری این آیسی 18 ولت است، که آن را برای سیستمهای قدرت متنوع مناسب میکند.
2. آیا TC4427AEOA میتواند MOSFETهای سمت بالا و پایین را درایو کند؟
بله، این آیسی با درایورهای غیرمعکوس دوگانه خود قادر به درایو MOSFETهای سمت بالا (High-Side) و سمت پایین (Low-Side) است.
3. آیا این آیسی برای کاربردهای خودرو مناسب است؟
بله، TC4427AEOA با استانداردهای خودرو (Automotive Qualified) سازگار است و در بازه دمایی گستردهای عملکرد قابل اعتمادی ارائه میدهد.
خرید از فروشگاه معتبر
برای تهیه TC4427AEOA با تضمین اصالت کالا و قیمت مناسب، پیشنهاد میکنیم از فروشگاه آنلاین E366.ir خرید کنید. این فروشگاه مجموعهای گسترده از قطعات الکترونیکی با کیفیت بالا ارائه میدهد و تجربهای مطمئن برای خرید قطعات مورد نیاز شما فراهم میکند.
خرید از E366.ir
