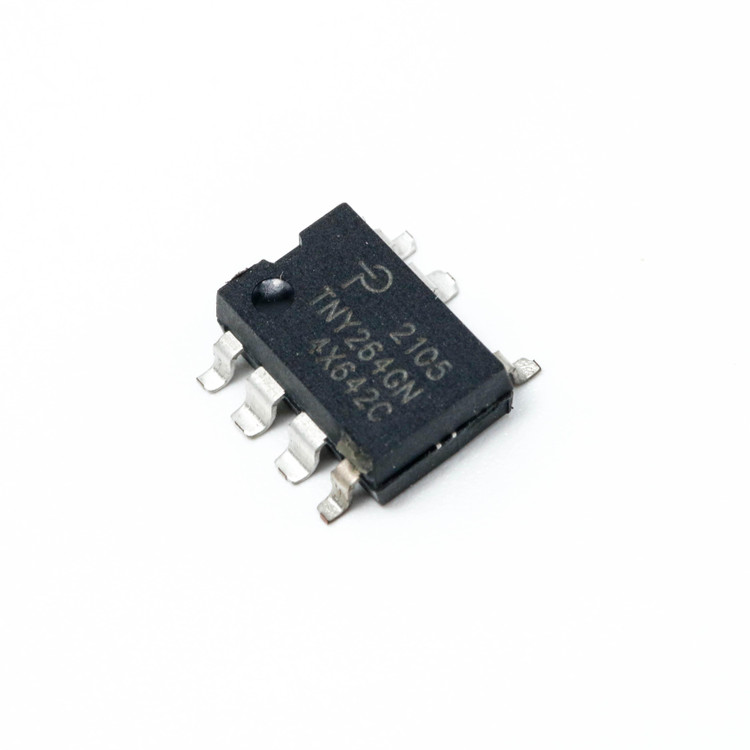

آی‌سی TNY264GN

TNY264GN یک آی‌سی سوئیچینگ آفلاین (Offline Switcher IC) پیشرفته از شرکت Power Integrations است که به دلیل طراحی یکپارچه، کارایی بالا و مصرف انرژی پایین، در کاربردهای منبع تغذیه AC-DC با توان کم، مانند شارژرها، آداپتورها، سیستم‌های روشنایی LED و تجهیزات صنعتی، بسیار مورد توجه قرار گرفته است. این محصول از سری TinySwitch-II بوده و با ویژگی‌های منحصربه‌فرد خود، راه‌حلی بهینه و مقرون‌به‌صرفه برای طراحی منابع تغذیه کم‌مصرف ارائه می‌دهد.

ویژگی‌های کلیدی TNY264GN

1. طراحی یکپارچه و کم‌هزینه: TNY264GN یک MOSFET قدرت 700 ولتی، اسیلاتور، منبع جریان سوئیچ‌شده ولتاژ بالا، محدودکننده جریان و مدارهای حفاظت حرارتی را در یک دستگاه مونولیتیک ترکیب کرده است. این یکپارچگی نیاز به قطعات خارجی را کاهش داده و هزینه‌های تولید را به حداقل می‌رساند.
2. راندمان انرژی بالا: این آی‌سی با بهره‌گیری از فناوری EcoSmart، مصرف انرژی در حالت آماده‌به‌کار (Standby) را به طور قابل‌توجهی کاهش می‌دهد، که آن را برای کاربردهای حساس به انرژی ایده‌آل می‌کند.
3. کاهش نویز صوتی: طراحی نوآورانه این محصول، نویز صوتی را در ترانسفورماتورهای استاندارد به حداقل می‌رساند، که برای دستگاه‌هایی که نیاز به عملکرد بی‌صدا دارند، بسیار مناسب است.
4. حفاظت‌های پیشرفته: TNY264GN مجهز به ویژگی‌هایی مانند اتو-ریستارت یکپارچه برای حفاظت در برابر اتصال کوتاه و حلقه باز، تشخیص زیرولتاژ خط (Line Undervoltage Sense) و تنظیم فرکانس (Frequency Jittering) برای کاهش EMI (تداخل الکترومغناطیسی) است.
5. فرکانس کاری بالا: با فرکانس سوئیچینگ 132 کیلوهرتز، این آی‌سی امکان استفاده از ترانسفورماتورهای کوچک‌تر (مانند هسته‌های EF12.6 یا EE13) را فراهم می‌کند، که منجر به کاهش اندازه و هزینه سیستم می‌شود.
6. کاربرد گسترده: این محصول برای منبع تغذیه‌هایی با توان خروجی تا 10 وات و ورودی گسترده 85-265 ولت AC مناسب است و در کاربردهایی مانند شارژرهای موبایل، لوازم خانگی، تجهیزات صنعتی و سیستم‌های خودروسازی استفاده می‌شود.

مشخصات فنی

• ولتاژ درین (DRAIN): -0.3 تا 700 ولت
• جریان پیک درین: 400 میلی‌آمپر
• ولتاژ EN/UV و BYPASS: -0.3 تا 9 ولت
• دمای کاری (Junction): -40 تا 150 درجه سانتی‌گراد
• فرکانس سوئیچینگ: 132 کیلوهرتز
• بسته‌بندی: SMD-8 (SOP-8)
• حفاظت‌ها: محدودکننده جریان دقیق، حفاظت در برابر اضافه‌بار، خاموشی حرارتی و بازیابی سریع از شرایط خطا

مزایای استفاده از TNY264GN

• کاهش هزینه‌های طراحی: با حذف نیاز به سیم‌پیچ بایاس و مدارهای خارجی اضافی، هزینه‌های طراحی و تولید کاهش می‌یابد.
• پشتیبانی از استانداردهای زیست‌محیطی: مصرف انرژی پایین این محصول با استانداردهای جهانی مانند Energy Star و EU CoC سازگار است.
• عملکرد قابل اعتماد: ویژگی‌هایی مانند پاسخ گذرای نرم (Smooth Transient Response)، تنظیم دقیق فرکانس و مقاومت بالا در برابر نویز، عملکرد پایدار و ایمن را تضمین می‌کند.
• انعطاف‌پذیری در کاربردها: مناسب برای سیستم‌های منبع تغذیه، کنترل موتور، تست نیمه‌هادی‌ها و حتی کاربردهای خودرویی که نیاز به قابلیت اطمینان بالا دارند.

سوالات متداول (FAQ)

1. TNY264GN برای چه نوع کاربردهایی مناسب است؟
   این آی‌سی برای طراحی منابع تغذیه AC-DC با توان پایین (تا 10 وات) در کاربردهایی مانند شارژرهای موبایل، آداپتورها، سیستم‌های روشنایی LED، تجهیزات صنعتی و سیستم‌های خودرویی مناسب است. طراحی یکپارچه و ویژگی‌های حفاظتی آن، این محصول را به گزینه‌ای ایده‌آل برای سیستم‌های حساس به نویز و انرژی تبدیل کرده است.
2. آیا TNY264GN برای کاربردهای خودرویی قابل استفاده است؟
   بله، TNY264GN به دلیل قابلیت اطمینان بالا، عملکرد کم‌نویز و توانایی کار در دماهای بالا (تا 150 درجه سانتی‌گراد)، برای کاربردهای خودرویی که نیاز به پایداری و کارایی دارند، مناسب است. با این حال، باید شرایط عملیاتی خاص و محدودیت‌های ذکرشده در دیتاشیت بررسی شود.
3. تفاوت TNY264GN با سایر آی‌سی‌های سری TinySwitch-II چیست؟
   TNY264GN در مقایسه با مدل‌های دیگر این سری، مانند TNY265GN یا TNY266GN، توان خروجی متوسطی ارائه می‌دهد و برای کاربردهای خاص با توان تا 10 وات بهینه‌سازی شده است. این مدل تعادل خوبی بین هزینه، کارایی و اندازه ارائه می‌دهد، اما برای کاربردهای با توان بالاتر، ممکن است نیاز به مدل‌های دیگر این سری باشد.

چرا TNY264GN را انتخاب کنیم؟

TNY264GN با ترکیب کارایی بالا، طراحی ساده و قابلیت‌های حفاظتی پیشرفته، انتخابی ایده‌آل برای مهندسان و طراحانی است که به دنبال راه‌حلی کم‌هزینه و قابل اعتماد برای منابع تغذیه هستند. این محصول نه تنها عملکردی پایدار ارائه می‌دهد، بلکه با کاهش نویز و مصرف انرژی، به بهبود تجربه کاربری و انطباق با استانداردهای زیست‌محیطی کمک می‌کند.

خرید TNY264GN

برای تهیه این محصول با کیفیت اصلی و تضمین‌شده، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه معتبر قطعات الکترونیکی، امکان خرید آسان و مطمئن TNY264GN را با قیمت مناسب و خدمات پشتیبانی عالی فراهم کرده است. با مراجعه به E366.ir، می‌توانید از موجودی به‌روز، دیتاشیت‌های دقیق و مشاوره فنی بهره‌مند شوید و خریدی مطمئن را تجربه کنید.
