میکروکنترلر STM32F107RCT6

میکروکنترلر STM32F107RCT6 از خانواده‌ی STM32F1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 72 مگاهرتز و با بهره‌گیری از فناوری‌های پیشرفته، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، مصرفی و ارتباطی محسوب می‌شود. در ادامه به بررسی ویژگی‌های کلیدی این محصول می‌پردازیم.

1. پردازنده و معماری

• ARM Cortex-M3: این پردازنده با فرکانس کاری 72 مگاهرتز، عملکردی قدرتمند و بهینه‌شده برای کاربردهای بلادرنگ (Real-Time) ارائه می‌دهد.

• حافظه‌ها:

  • فلش برنامه: 256 کیلوبایت

  • RAM: 64 کیلوبایت

• پشتیبانی از DMA: دارای 12 کانال DMA برای انتقال داده‌ها بدون دخالت CPU، که باعث افزایش کارایی سیستم می‌شود.

2. قابلیت‌های ارتباطی

• اینترفیس‌های ارتباطی متنوع:

  • USB 2.0: پشتیبانی از حالت‌های Host و Device با سرعت Full-Speed.

  • Ethernet: دارای کنترلر MAC 10/100، که امکان اتصال به شبکه‌های اترنت را فراهم می‌کند.

  • USART/UART: 5 واحد USART/UART برای ارتباط سریال.

  • SPI: 3 واحد SPI برای ارتباطات سریال با سرعت بالا.

  • I2C: 2 واحد I2C برای ارتباط با سنسورها و دستگاه‌های جانبی.

• CAN: پشتیبانی از 2 واحد CAN برای کاربردهای صنعتی و خودرویی.

3. قابلیت‌های زمان‌بندی و کنترل

• تایمرها:

  • 4 تایمر 16 بیتی با قابلیت PWM.

  • 2 تایمر 32 بیتی.

  • تایمر SysTick برای مدیریت زمان‌بندی سیستم.

• واحد کنترل موتور: پشتیبانی از کنترل موتورهای BLDC و استپر.

4. ورودی/خروجی‌ها

• GPIO: 51 پین GPIO با قابلیت پیکربندی به عنوان ورودی یا خروجی.

• ADC: 2 واحد ADC 12 بیتی با 16 کانال و سرعت نمونه‌برداری تا 1 مگاسamples بر ثانیه.

• DAC: 2 خروجی DAC 12 بیتی برای تولید سیگنال‌های آنالوگ.

5. امنیت و قابلیت‌های حفاظتی

• حفاظت از حافظه: دارای واحد حفاظت حافظه (MPU) برای مدیریت دسترسی به حافظه.

• Watchdog Timer: تایمر نظارتی مستقل برای جلوگیری از هنگ کردن سیستم.

• قابلیت‌های Low-Power: پشتیبانی از حالت‌های کم‌مصرف برای کاهش مصرف انرژی.

6. ویژگی‌های توسعه‌ی نرم‌افزاری

• پشتیبانی از ابزارهای توسعه: کامپایلرهای ARM، Keil، IAR و STM32CubeMX.

• کتابخانه‌های HAL و LL: کتابخانه‌های نرم‌افزاری برای تسهیل توسعه‌ی برنامه‌ها.

• پشتیبانی از RTOS: سازگاری با سیستم‌های عامل بلادرنگ مانند FreeRTOS.

7. کاربردها

• صنعتی: کنترل موتور، اتوماسیون صنعتی، سیستم‌های مانیتورینگ.

• مصرفی: لوازم خانگی هوشمند، گجت‌های پوشیدنی.

• ارتباطی: تجهیزات شبکه، مودم‌ها، سیستم‌های ارتباطی صنعتی.

8. بسته‌بندی و پین‌آوت

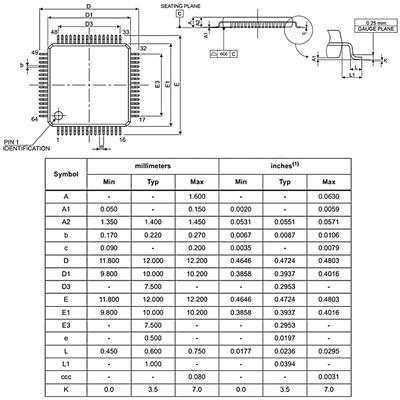

• بسته‌بندی: LQFP64 با ابعاد 10x10 میلی‌متر.

• پین‌آوت: پیکربندی پین‌ها به‌گونه‌ای است که امکان اتصال به طیف وسیعی از دستگاه‌های جانبی را فراهم می‌کند.

9. مزایای کلیدی

• کارایی بالا: با فرکانس کاری 72 مگاهرتز و معماری Cortex-M3، عملکردی سریع و پاسخگو دارد.

• انعطاف‌پذیری: با قابلیت‌های ارتباطی متنوع، امکان اتصال به انواع دستگاه‌ها و شبکه‌ها را فراهم می‌کند.

• کم‌مصرف: پشتیبانی از حالت‌های کم‌مصرف، آن را برای کاربردهای باتری‌محور مناسب می‌سازد.

جمع‌بندی

میکروکنترلر STM32F107RCT6 با ترکیبی از قدرت پردازشی بالا، قابلیت‌های ارتباطی پیشرفته و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای توسعه‌ی پروژه‌های پیچیده و حرفه‌ای است. این محصول با پشتیبانی از ابزارهای توسعه‌ی قدرتمند و کتابخانه‌های نرم‌افزاری، فرآیند طراحی و پیاده‌سازی را تسهیل می‌کند.
