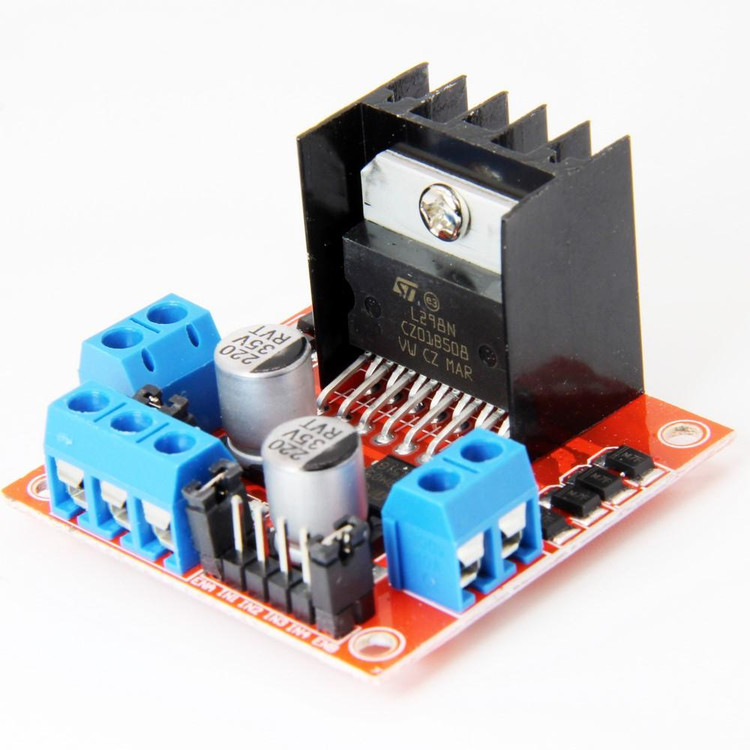

ماژول L298 MODULE

ماژول درایور موتور L298N یکی از محبوب‌ترین و پرکاربردترین ماژول‌های کنترل موتور در پروژه‌های رباتیک، اتوماسیون و الکترونیک است. این ماژول با بهره‌گیری از آی‌سی قدرتمند L298 و طراحی دوکاناله H-Bridge، امکان کنترل دقیق سرعت و جهت چرخش دو موتور DC یا یک موتور استپر را فراهم می‌کند. اگر به دنبال راه‌حلی مطمئن، کارآمد و مقرون‌به‌صرفه برای پروژه‌های خود هستید، L298N انتخابی ایده‌آل است. در این مقاله، به بررسی ویژگی‌ها، مشخصات فنی، کاربردها و مزایای این ماژول می‌پردازیم.

ویژگی‌های کلیدی ماژول L298N

ماژول L298N به دلیل طراحی ساده و عملکرد قوی، در میان مهندسان و علاقه‌مندان به الکترونیک بسیار محبوب است. در ادامه به برخی از ویژگی‌های برجسته این ماژول اشاره می‌کنیم:

• کنترل دوکاناله H-Bridge: این ماژول با استفاده از دو پل H-Bridge، امکان کنترل مستقل دو موتور DC یا یک موتور استپر را فراهم می‌کند. این قابلیت به شما اجازه می‌دهد تا جهت چرخش و سرعت موتورها را به صورت دقیق تنظیم کنید.

• پشتیبانی از ولتاژ گسترده: ماژول L298N می‌تواند با ولتاژهای بین 5 تا 35 ولت برای تغذیه موتورها کار کند و جریان پیوسته تا 2 آمپر در هر کانال ارائه دهد (با حداکثر جریان لحظه‌ای 3 آمپر).

• رگولاتور داخلی 5 ولت: این ماژول مجهز به رگولاتور ولتاژ 78M05 است که در صورت استفاده از ولتاژ ورودی تا 12 ولت، می‌تواند خروجی 5 ولت پایدار (تا 0.5 آمپر) برای تغذیه میکروکنترلرها یا سایر مدارات فراهم کند.

• کنترل PWM: از طریق پین‌های ENA و ENB، می‌توانید با استفاده از سیگنال‌های PWM (مدولاسیون عرض پالس)، سرعت موتورها را به صورت دقیق کنترل کنید.

• اتصال آسان: ماژول دارای ترمینال‌های پیچی برای اتصال موتورها و منبع تغذیه و پین‌های هدر برای اتصال به میکروکنترلرهایی مانند Arduino و Raspberry Pi است.

• محافظت در برابر گرما و جریان معکوس: هیت‌سینک تعبیه‌شده روی آی‌سی L298 و دیودهای محافظ، از ماژول در برابر گرمای بیش از حد و جریان‌های معکوس ناشی از بارهای القایی محافظت می‌کند.

مشخصات فنی

• آی‌سی درایور: L298N Dual H-Bridge

• ولتاژ تغذیه موتور (Vs): 5 تا 35 ولت DC

• ولتاژ منطقی (Vss): 5 تا 7 ولت

• جریان خروجی: تا 2 آمپر به‌صورت پیوسته در هر کانال (حداکثر 3 آمپر لحظه‌ای)

• حداکثر توان: 25 وات

• پین‌های کنترلی: IN1، IN2 (برای موتور A)، IN3، IN4 (برای موتور B)، ENA، ENB (برای کنترل سرعت)

• رگولاتور ولتاژ: 78M05 (فعال با جامپر، برای ولتاژهای ورودی تا 12 ولت)

• دمای کاری: -25 تا 130 درجه سانتی‌گراد

• ابعاد: حدود 43 × 43 × 27 میلی‌متر

کاربردهای ماژول L298N

ماژول L298N به دلیل انعطاف‌پذیری و توانایی کنترل موتورهای مختلف، در طیف گسترده‌ای از پروژه‌ها مورد استفاده قرار می‌گیرد، از جمله:

• رباتیک: کنترل چرخ‌های ربات‌های متحرک، ربات‌های خط‌یاب و ربات‌های بازودار.

• اتوماسیون خانگی: کنترل موتورهای پرده‌های برقی، درب‌های اتوماتیک و سیستم‌های روشنایی.

• پروژه‌های DIY: ساخت ماشین‌های RC، قایق‌های مدل و کوادکوپترها.

• کنترل موتورهای استپر: مناسب برای پروژه‌هایی که نیاز به کنترل دقیق موقعیت دارند، مانند پرینترهای سه‌بعدی.

• کاربردهای صنعتی: کنترل موتورهای کوچک در خطوط تولید و سیستم‌های خودکار.

مزایای استفاده از ماژول L298N

• سهولت استفاده: اتصال آسان به میکروکنترلرها و عدم نیاز به کتابخانه‌های پیچیده برای برنامه‌نویسی.

• مقرون‌به‌صرفه: قیمت مناسب در مقایسه با عملکرد و قابلیت‌هایی که ارائه می‌دهد.

• انعطاف‌پذیری: پشتیبانی از انواع موتورهای DC و استپر با ولتاژها و جریان‌های مختلف.

• دوام بالا: طراحی با هیت‌سینک و دیودهای محافظ، طول عمر ماژول را افزایش می‌دهد.

نحوه کار ماژول L298N

ماژول L298N از دو تکنیک اصلی برای کنترل موتورها استفاده می‌کند:

1. H-Bridge برای کنترل جهت چرخش: با تغییر وضعیت پین‌های IN1، IN2، IN3 و IN4، می‌توانید جهت چرخش موتورها را تغییر دهید. برای مثال:

   • جهت ساعت‌گرد: IN1 = HIGH، IN2 = LOW

   • جهت پادساعت‌گرد: IN1 = LOW، IN2 = HIGH

   • توقف موتور: IN1 = LOW، IN2 = LOW

2. PWM برای کنترل سرعت: پین‌های ENA و ENB با دریافت سیگنال PWM از میکروکنترلر، امکان تنظیم سرعت موتورها را فراهم می‌کنند. هرچه عرض پالس‌ها بیشتر باشد، سرعت موتور افزایش می‌یابد.

نکات مهم در استفاده

• منبع تغذیه مناسب: برای موتورهایی با ولتاژ بالاتر از 12 ولت، جامپر رگولاتور 5 ولت را بردارید و از منبع تغذیه جداگانه 5 ولت برای منطق ماژول استفاده کنید.

• اتصال زمین مشترک: اطمینان حاصل کنید که زمین (GND) منبع تغذیه موتور، ماژول و میکروکنترلر به هم متصل باشند.

• مدیریت گرما: برای جریان‌های نزدیک به 2 آمپر، از خنک‌کننده اضافی برای هیت‌سینک استفاده کنید.

• ولتاژ منطقی: سیگنال‌های کنترلی باید در محدوده 0 تا 5 ولت (سطح منطقی TTL) باشند.

سوالات متداول (FAQ)

1. آیا ماژول L298N می‌تواند موتورهای با ولتاژ کمتر از 5 ولت را کنترل کند؟

خیر، ماژول L298N برای موتورهایی با ولتاژ حداقل 5 ولت طراحی شده است. استفاده از ولتاژهای کمتر ممکن است عملکرد ناپایداری داشته باشد یا به ماژول آسیب برساند. برای موتورهای با ولتاژ پایین‌تر، از درایورهای دیگر مانند L293D استفاده کنید.

2. چگونه می‌توانم سرعت موتور را با L298N کنترل کنم؟

برای کنترل سرعت، از سیگنال PWM روی پین‌های ENA (برای موتور A) و ENB (برای موتور B) استفاده کنید. این سیگنال‌ها را می‌توانید از پین‌های PWM میکروکنترلر (مانند Arduino) تولید کنید. مقدار PWM بین 0 تا 255 سرعت موتور را از صفر تا حداکثر تنظیم می‌کند.

3. آیا می‌توان از ماژول L298N برای کنترل موتور استپر NEMA 17 استفاده کرد؟

بله، L298N می‌تواند یک موتور استپر دوفاز (مانند NEMA 17) را کنترل کند، اما به دلیل عدم وجود محدودیت جریان داخلی، توصیه می‌شود از درایورهای تخصصی‌تر مانند A4988 یا DRV8825 برای کنترل دقیق‌تر و ایمن‌تر موتورهای استپر استفاده شود.
