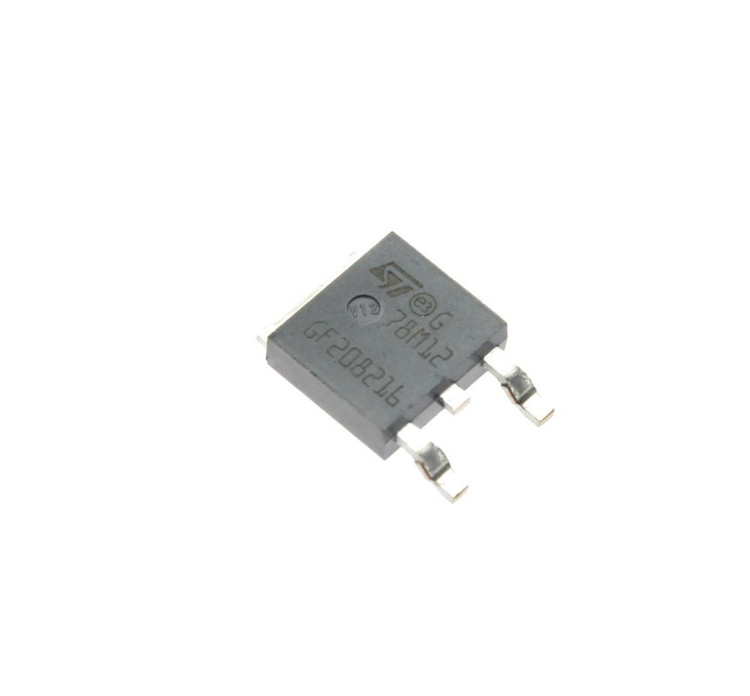

رگولاتور L78M12CDT

L78M12CDT
برند:STMicroelectronics
ندارد - کالای اصل 🏅
14,904
توضیحات

نام قطعه: رگولاتور L78M12CDT
نام کارخانه‌ای: L78M12CDT
منفی یا مثبت Positive قطب
جریان خروجی 500 میلی آمپر
دقت 240 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 12.5 ولت
ولتاژ خروجی 12.6 ولت
ولتاژ خروجی 11.5 ولت
ولتاژ خروجی 11.4 ولت
کمترین ولتاژ ورودی 35 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +150 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: STMicroelectronics
پکیج: TO-252 (D-PAK)
بسته‌بندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
دیتاشیت: L78M12CDT
توضیحات: رگولاتور خطی ثابت مثبت 12 ولت 0.5 آمپر Positive Voltage Regulators , Fixed , Output Voltages : 12V , Output Current : 0.5A , Input Voltage : 35V
Polarity Positive Type
Output Current 500 mA
Tolerance 240 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 12.5 V
Output Voltage (Max) 12.6 V
Output Voltage (Min) 11.5 V
Output Voltage (Min) 11.4 V
Input Voltage MIN 35 V
Input Voltage MAX 35 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +150 C°
Brand STMicroelectronics
Package TO-252 (D-PAK)

نقد و بررسی

رگولاتور ولتاژ L78M12CDT از شرکت STMicroelectronics یک رگولاتور خطی سه‌سر (Three-Terminal) با خروجی ثابت 12 ولت و جریان خروجی تا 500 میلی‌آمپر است که برای کاربردهای متنوع الکترونیکی طراحی شده است. این قطعه با ارائه ولتاژ پایدار و قابل اعتماد، راه‌حلی ایده‌آل برای تنظیم ولتاژ در مدارات الکترونیکی، به‌ویژه در کاربردهایی که نیاز به حذف مشکلات توزیع ولتاژ در سیستم‌های تک‌نقطه‌ای دارند، محسوب می‌شود. این رگولاتور با ویژگی‌های ایمنی پیشرفته و طراحی مقاوم، گزینه‌ای مناسب برای پروژه‌های صنعتی، خودروسازی، و الکترونیک مصرفی است.

ویژگی‌های کلیدی L78M12CDT

  • ولتاژ خروجی ثابت: 12 ولت با دقت بالا (±4%) برای تأمین نیازهای مدارات حساس.

  • جریان خروجی: تا 500 میلی‌آمپر، مناسب برای تغذیه مدارات با مصرف متوسط.

  • ولتاژ ورودی: 16 تا 35 ولت، که انعطاف‌پذیری بالایی در منابع تغذیه مختلف فراهم می‌کند.

  • افت ولتاژ (Dropout Voltage): 2 ولت در جریان 350 میلی‌آمپر، که نشان‌دهنده کارایی مناسب در تبدیل ولتاژ است.

  • محافظت‌های داخلی:

    • محافظت در برابر جریان بیش از حد (Overcurrent Protection)

    • محافظت در برابر دمای بالا (Thermal Shutdown)

    • محافظت در برابر اتصال کوتاه (Short Circuit Protection)

  • محدوده دمای کاری: 0 تا 150 درجه سانتی‌گراد، که امکان استفاده در شرایط محیطی سخت را فراهم می‌کند.

  • پکیج: TO-252 (DPAK)، مناسب برای نصب سطحی (SMD) و صرفه‌جویی در فضا روی برد.

  • مطابقت با استاندارد RoHS: سازگار با محیط‌زیست و بدون سرب.

کاربردها

رگولاتور L78M12CDT به دلیل طراحی مقاوم و عملکرد پایدار، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

  • الکترونیک مصرفی: تأمین ولتاژ پایدار برای دستگاه‌های خانگی مانند تلویزیون‌ها، سیستم‌های صوتی و دستگاه‌های پخش.

  • اتوماسیون صنعتی: استفاده در سیستم‌های کنترل و تجهیزات صنعتی که نیاز به ولتاژ ثابت دارند.

  • خودروسازی: مناسب برای کاربردهای خودرویی با استاندارد AEC-Q100 (در صورت تأیید مدل خاص).

  • پروژه‌های DIY و آموزشی: ایده‌آل برای پروژه‌های الکترونیکی دانشجویان و علاقه‌مندان به دلیل سادگی استفاده و قابلیت اطمینان.

مزایا

  • قابلیت اطمینان بالا: با محافظت‌های داخلی، این رگولاتور در برابر شرایط غیرعادی مانند افزایش دما یا جریان مقاوم است.

  • نصب آسان: پکیج DPAK امکان لحیم‌کاری سطحی و طراحی فشرده را فراهم می‌کند.

  • انعطاف‌پذیری در طراحی: امکان استفاده با قطعات خارجی برای تنظیم ولتاژ و جریان‌های قابل تنظیم.

  • هزینه مقرون‌به‌صرفه: با توجه به عملکرد و کیفیت، این رگولاتور ارزش بالایی در مقایسه با قیمت ارائه می‌دهد.

مشخصات فنی

مشخصه

مقدار

ولتاژ خروجی

12 ولت

جریان خروجی

500 میلی‌آمپر

ولتاژ ورودی

16 تا 35 ولت

افت ولتاژ

2 ولت (@350mA)

دمای کاری

0 تا 150 درجه سانتی‌گراد

پکیج

TO-252 (DPAK)

تعداد پایه‌ها

3 پایه (2+Tab)

نوع نصب

سطحی (SMD)

استاندارد RoHS

سازگار

سوالات متداول (FAQ)

1. آیا رگولاتور L78M12CDT برای پروژه‌های با دمای بالا مناسب است؟

بله، این رگولاتور با محدوده دمای کاری 0 تا 150 درجه سانتی‌گراد و مجهز به محافظت در برابر دمای بالا، برای استفاده در محیط‌های صنعتی و شرایط سخت مناسب است.

2. آیا می‌توان از L78M12CDT برای تنظیم ولتاژهای غیر از 12 ولت استفاده کرد؟

این رگولاتور برای خروجی ثابت 12 ولت طراحی شده است، اما با استفاده از قطعات خارجی (مانند مقاومت‌ها یا دیودها) می‌توان ولتاژها و جریان‌های قابل تنظیم را ایجاد کرد.

3. آیا این قطعه برای کاربردهای خودرویی مناسب است؟

بله، برخی مدل‌های سری L78M از جمله L78M12CDT با استانداردهای خودرویی (AEC-Q100) سازگار هستند، اما باید مشخصات دقیق مدل را از دیتاشیت بررسی کنید.

خرید L78M12CDT

برای تهیه رگولاتور ولتاژ L78M12CDT با تضمین اصالت کالا و قیمت مناسب، پیشنهاد می‌کنیم از فروشگاه معتبر E366.ir خرید کنید. این فروشگاه با ارائه محصولات باکیفیت و خدمات پس از فروش، انتخابی مطمئن برای تأمین قطعات الکترونیکی شماست.
