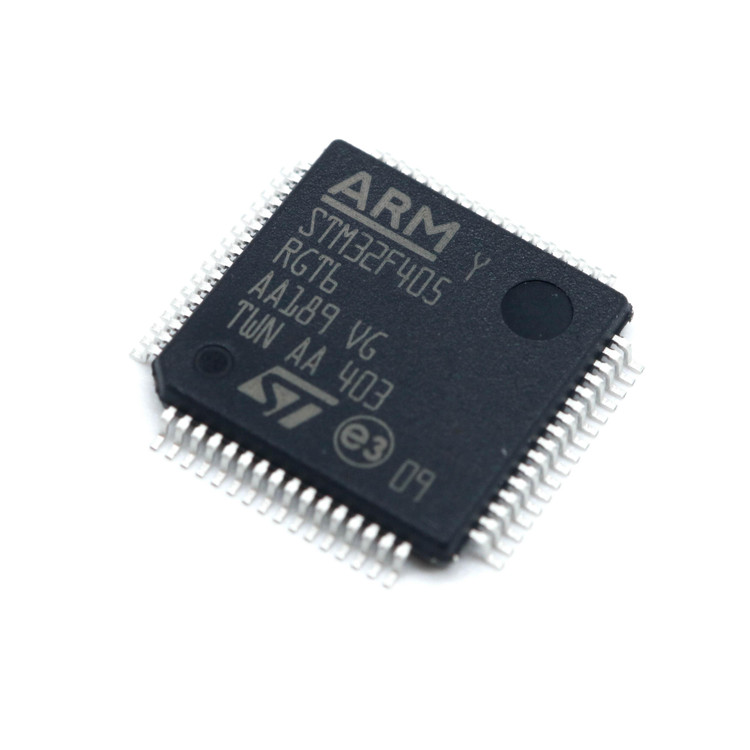

میکروکنترلر STM32F405RGT6 پکیج LQFP-64

STM32F405RGT6
برند:STMicroelectronics
ندارد - کالای اصل 🏅
583,695
مشخصات

نوع هسته

Cortex-M4

خانواده پردازشگر

STM32F40

تعداد ورودی/خروجی

51

توضیحات

نام قطعه: میکروکنترلر STM32F405RGT6
نام کارخانه‌ای: STM32F405RGT6
تعداد در بسته: 160 عدد
برند: STMicroelectronics
پکیج: LQFP-64

نوع هسته ARM Cortex M4
بیشترین فرکانس کاری 168 مگا هرتز
تعداد ورودی/خروجی 51 ورودی/خروجی
حافظه قابل برنامه ریزی 1 مگا بایت
مقدار RAM 192 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر STM32F40
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 1.8 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F405RGT6
توضیحات: Microcontroller,[ISP JTAG-Chain Mode] is prog Microcontroller,[ISP JTAG-Chain Mode] is programmed

Core ARM Cortex M4
Maximum Clock Frequency 168 MHz
Number of I/Os 51 I/O
Program Memory Size 1 MB
Data RAM Size 192 kB
ADC Resolution 12 bit
Processor Series STM32F40
Termination Style SMD/SMT
Supply Voltage (Min) 1.8 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-64

نقد و بررسی

میکروکنترلر STM32F405RGT6 از خانواده STM32F4 شرکت STMicroelectronics است که بر پایه معماری ARM Cortex-M4 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر ۱۶۸ مگاهرتز، عملکردی قدرتمند و بهینه برای کاربردهای مختلف صنعتی، مصرفی و ارتباطی ارائه می‌دهد. در ادامه به بررسی ویژگی‌های کلیدی این محصول می‌پردازیم.

ویژگی‌های اصلی STM32F405RGT6

  1. پردازنده قدرتمند:

    • مبتنی بر معماری ARM Cortex-M4 با واحد محاسبات ممیز (FPU).

    • فرکانس کاری حداکثر ۱۶۸ مگاهرتز.

    • قابلیت اجرای دستورات DSP برای پردازش سیگنال‌های دیجیتال.

  2. حافظه:

    • حافظه فلش ۱ مگابایت برای ذخیره‌سازی کد.

    • حافظه SRAM به اندازه ۱۹۲ کیلوبایت برای داده‌های موقت.

  3. پورت‌های ارتباطی:

    • سه پورت USART، پنج پورت UART و دو پورت SPI.

    • سه پورت I2C برای ارتباطات سریال.

    • دو پورت CAN برای شبکه‌های صنعتی.

    • پورت USB 2.0 با پشتیبانی از OTG (On-The-Go).

  4. واحدهای زمان‌بندی:

    • ۱۴ تایمر ۱۶ بیتی شامل تایمرهای پیشرفته و عمومی.

    • دو تایمر ۳۲ بیتی برای کاربردهای دقیق.

  5. واحدهای آنالوگ:

    • سه مبدل آنالوگ به دیجیتال (ADC) 12 بیتی با سرعت نمونه‌برداری ۲.۴ MSPS.

    • دو مبدل دیجیتال به آنالوگ (DAC) 12 بیتی.

  6. واحدهای کنترل قدرت:

    • پشتیبانی از حالت‌های کم‌مصرف (Low Power) شامل Sleep، Stop و Standby.

    • ولتاژ کاری ۱.۸ تا ۳.۶ ولت.

  7. پکیج و پین‌ها:

    • پکیج LQFP64 با ۵۱ پین قابل استفاده.

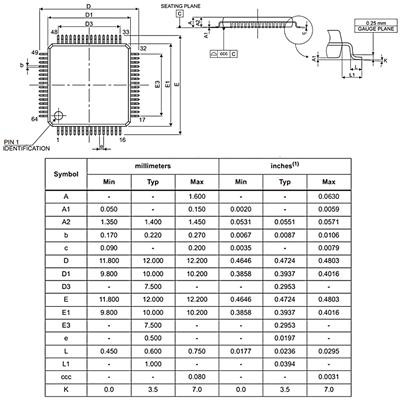

    • اندازه فیزیکی ۱۰x10 میلی‌متر.

  8. امنیت:

    • قابلیت حفاظت از حافظه فلش با استفاده از Write Protection.

    • واحد CRC برای بررسی صحت داده‌ها.

کاربردهای STM32F405RGT6

  • سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی و شبکه‌های CAN.

  • گجت‌های هوشمند: دستگاه‌های پوشیدنی، کنترل‌کننده‌های هوشمند.

  • پردازش سیگنال: سیستم‌های صوتی، پردازش تصویر و DSP.

  • ارتباطات: ماژول‌های ارتباطی، اینترنت اشیا (IoT).

سوالات متداول (FAQ)

  1. فرکانس کاری STM32F405RGT6 چقدر است؟

    • این میکروکنترلر می‌تواند تا فرکانس ۱۶۸ مگاهرتز کار کند.

  2. آیا این میکروکنترلر قابلیت اتصال به اینترنت را دارد؟

    • به‌طور مستقیم خیر، اما با استفاده از ماژول‌های خارجی مانند ESP8266 یا Ethernet Controller می‌توان این قابلیت را اضافه کرد.

  3. چه نوع حافظه‌هایی در STM32F405RGT6 وجود دارد؟

    • این میکروکنترلر دارای ۱ مگابایت حافظه فلش و ۱۹۲ کیلوبایت حافظه SRAM است.

میکروکنترلر STM32F405RGT6 با ترکیبی از قدرت پردازشی بالا، امکانات ارتباطی گسترده و قابلیت‌های کم‌مصرف، گزینه‌ای ایده‌آل برای پروژه‌های پیچیده و حرفه‌ای است.
