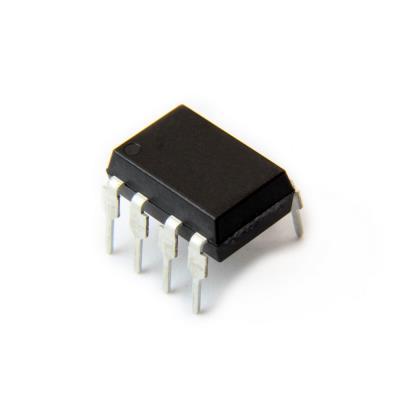

UCC3800N

حداقل فرکانس 40 کیلو هرتز
حداکثر فرکانس 1 مگا هرتز
جریان خروجی 1 آمپر
تعداد خروجی 1 خروجی
ولتاژ خروجی 5.075 ولت
حداکثر چرخه کار 100 درصد
ولتاژ خروجی 4.925 ولت
کمترین ولتاژ ورودی 2.44 ولت
بیشترین ولتاژ ورودی 2.56 ولت
توپولوژی Boost, Buck, Flyback, Forward
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 6.9 ولت
بیشترین ولتاژ تغذیه 12 ولت
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +70 درجه سانتیگراد
برند Texas Instruments
پکیج DIP-8
Minimum Frequency 40 kHz
Maximum Frequency 1 MHz
Output Current 1 A
Number of Output 1 Output
Output Voltage (Max) 5.075 V
Duty Cycle - Max 100 %
Output Voltage (Min) 4.925 V
Input Voltage MIN 2.44 V
Input Voltage MAX 2.56 V
Topology Boost, Buck, Flyback, Forward
Mounting Style Through Hole
Supply Voltage (Min) 6.9 V
Supply Voltage (Max) 12 V
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +70 C°
Brand Texas Instruments
Package DIP-8
