رگولاتور L78M15CDT

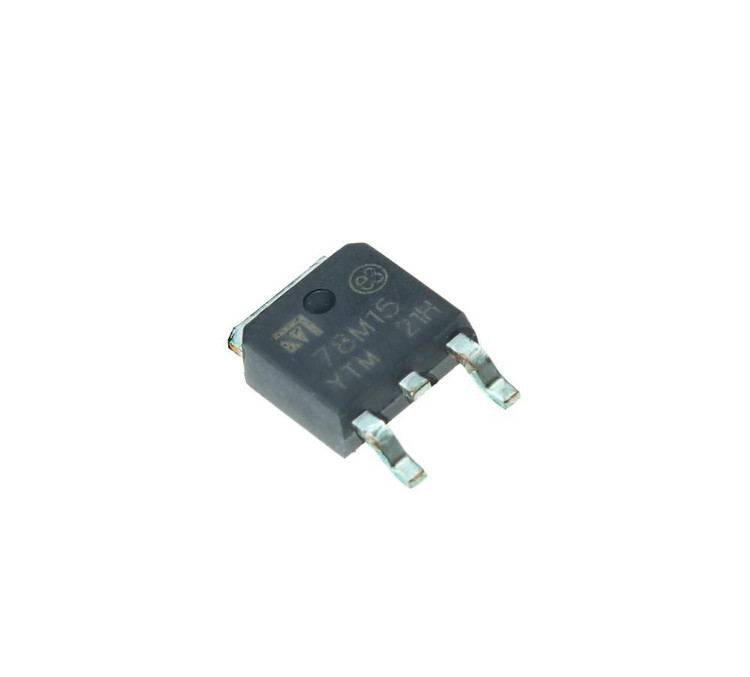

رگولاتور ولتاژ L78M15CDT از شرکت STMicroelectronics یک رگولاتور ولتاژ خطی سه‌پایه با خروجی ثابت 15 ولت و جریان خروجی حداکثر 500 میلی‌آمپر است که به دلیل عملکرد قابل اعتماد، طراحی مقاوم و کاربردهای گسترده در صنایع مختلف، انتخابی ایده‌آل برای مهندسان و طراحان الکترونیک محسوب می‌شود. این رگولاتور در پکیج TO-252 (DPAK) عرضه می‌شود و با ویژگی‌های حفاظتی پیشرفته و کارایی بالا، نیازهای پروژه‌های الکترونیکی را به خوبی برآورده می‌کند.

ویژگی‌های کلیدی L78M15CDT

• ولتاژ خروجی ثابت: ارائه ولتاژ ثابت 15 ولت با دقت بالا (±4% در مدل استاندارد).

• جریان خروجی: توانایی ارائه جریان تا 500 میلی‌آمپر، مناسب برای تغذیه مدارات مختلف.

• حفاظت‌های داخلی: مجهز به مکانیزم‌های حفاظتی شامل محدودیت جریان داخلی، حفاظت در برابر خاموشی حرارتی (Thermal Shutdown) و حفاظت از ناحیه امن (Safe Area Protection) که این قطعه را در برابر آسیب‌های احتمالی مقاوم می‌کند.

• ولتاژ ورودی: پشتیبانی از ولتاژ ورودی تا حداکثر 35 ولت.

• افت ولتاژ (Dropout Voltage): معمولاً 2 ولت در جریان 350 میلی‌آمپر، که کارایی مناسبی را در شرایط مختلف تضمین می‌کند.

• دمای کاری گسترده: عملکرد قابل اعتماد در بازه دمایی 0 تا 150 درجه سانتی‌گراد.

• پکیج DPAK: طراحی فشرده و مناسب برای نصب سطحی (SMD) که امکان استفاده در بردهای با فضای محدود را فراهم می‌کند.

• استاندارد RoHS: سازگار با محیط زیست و بدون سرب.

کاربردها

رگولاتور L78M15CDT به دلیل پایداری و انعطاف‌پذیری، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• منابع تغذیه محلی (On-Card Regulation): حذف مشکلات توزیع توان در سیستم‌های تک‌نقطه‌ای.

• الکترونیک صنعتی: تغذیه پایدار برای سنسورها، کنترلرها و مدارات کنترلی.

• سیستم‌های ارتباطی: تأمین ولتاژ ثابت برای تجهیزات مخابراتی.

• الکترونیک مصرفی: استفاده در دستگاه‌های خانگی مانند تلویزیون‌ها، سیستم‌های صوتی و گجت‌ها.

• پروژه‌های DIY و آموزشی: مناسب برای پروژه‌های دانشجویی و طراحی‌های اولیه به دلیل سادگی استفاده.

مزایا

• دوام بالا: حفاظت‌های داخلی، این رگولاتور را در برابر شرایط سخت مانند اضافه‌بار یا افزایش دما مقاوم می‌کند.

• نصب آسان: پکیج DPAK امکان لحیم‌کاری سطحی و طراحی فشرده را فراهم می‌آورد.

• هزینه بهینه: با توجه به عملکرد و قابلیت‌ها، این قطعه ارزش اقتصادی بالایی دارد.

• انعطاف‌پذیری: امکان استفاده با قطعات خارجی برای تنظیم ولتاژ و جریان در کاربردهای خاص.

سوالات متداول (FAQ)

1. رگولاتور L78M15CDT برای چه نوع پروژه‌هایی مناسب است؟

رگولاتور L78M15CDT برای پروژه‌هایی که نیاز به ولتاژ ثابت 15 ولت با جریان حداکثر 500 میلی‌آمپر دارند، مناسب است. این شامل مدارات کنترلی، سیستم‌های صوتی، تجهیزات مخابراتی و پروژه‌های DIY می‌شود. همچنین، به دلیل حفاظت‌های داخلی، برای کاربردهایی که نیاز به پایداری و دوام بالا دارند، انتخابی عالی است.

2. آیا L78M15CDT نیاز به هیت‌سینک دارد؟

بله، اگر جریان خروجی نزدیک به حداکثر (500 میلی‌آمپر) باشد یا دمای محیط بالا باشد، استفاده از هیت‌سینک توصیه می‌شود تا از افزایش دما و فعال شدن حفاظت حرارتی جلوگیری شود. پکیج DPAK امکان اتصال آسان به هیت‌سینک را فراهم می‌کند.

3. تفاوت L78M15CDT با مدل‌های مشابه مانند L7815 چیست؟

L78M15CDT یک رگولاتور با جریان خروجی 500 میلی‌آمپر است، در حالی که L7815 می‌تواند تا 1.5 آمپر جریان ارائه دهد. L78M15CDT برای کاربردهایی با نیاز به جریان کمتر و طراحی فشرده‌تر مناسب‌تر است، در حالی که L7815 برای بارهای سنگین‌تر استفاده می‌شود.

چرا L78M15CDT را انتخاب کنیم؟

L78M15CDT با ترکیب عملکرد قابل اعتماد، حفاظت‌های پیشرفته و طراحی فشرده، گزینه‌ای ایده‌آل برای مهندسان و طراحانی است که به دنبال رگولاتور ولتاژ با کیفیت و مقرون‌به‌صرفه هستند. این قطعه با استانداردهای صنعتی مطابقت دارد و توسط STMicroelectronics، یکی از پیشروهای صنعت نیمه‌هادی، تولید شده است.

خرید L78M15CDT

برای خرید رگولاتور L78M15CDT با تضمین اصالت کالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با کیفیت بالا را ارائه می‌دهد و با خدمات پشتیبانی و ارسال سریع، تجربه‌ای مطمئن و رضایت‌بخش برای خرید شما فراهم می‌کند.
