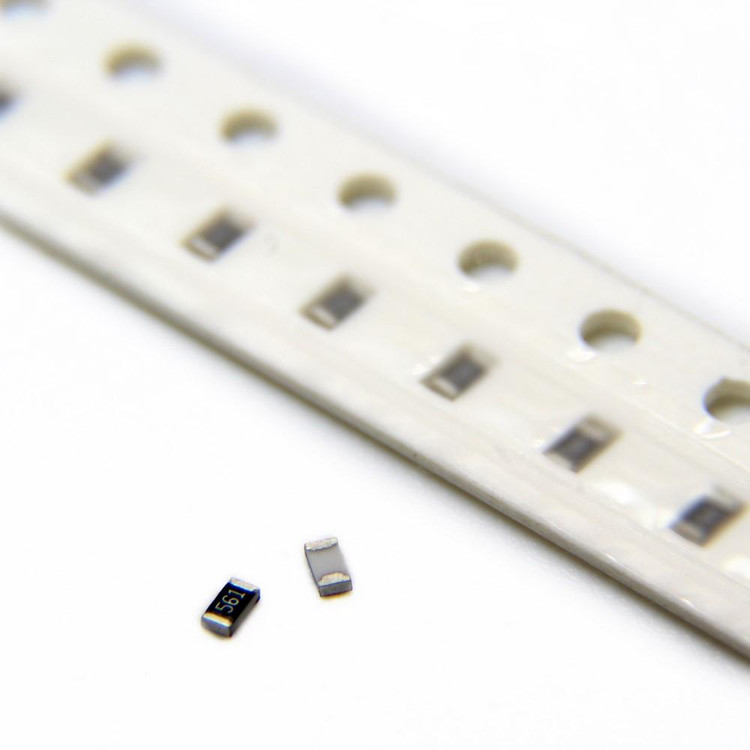

مقاومت اس ام دی 560اهم 560ohm smd 0603

مقاومت اس‌ام‌دی (Surface-Mount Device) با مقدار 560 اهم و پکیج 0603 یکی از قطعات پرکاربرد در صنعت الکترونیک است که به دلیل ابعاد کوچک، دقت بالا و عملکرد قابل اعتماد، در طراحی مدارات الکترونیکی پیشرفته استفاده می‌شود. در این مقاله، به بررسی مشخصات فنی، کاربردها، مزایا و نکات مهم در استفاده از مقاومت 560 اهم SMD 0603 می‌پردازیم.
مشخصات فنی مقاومت SMD 560 اهم 0603
مقاومت 560 اهم SMD 0603 با توجه به استانداردهای صنعتی طراحی و تولید می‌شود. مشخصات فنی این مقاومت به شرح زیر است:

مقدار مقاومت: 560 اهم (Ω)
پکیج: 0603 (ابعاد 1.6 میلی‌متر طول × 0.8 میلی‌متر عرض × 0.45 میلی‌متر ارتفاع)
تلرانس (Tolerance): معمولاً ±1% یا ±5% (بسته به مدل و سازنده)
توان نامی: 0.1 وات (1/10W) یا 0.125 وات (1/8W) بسته به سازنده
ضریب دمایی (Temperature Coefficient): معمولاً ±100 ppm/°C یا ±200 ppm/°C
ولتاژ کاری: تا 75 ولت (بسته به مدل)
دمای کاری: از -55°C تا +155°C
نوع مواد: فیلم ضخیم (Thick Film) یا فیلم نازک (Thin Film) بسته به کاربرد
استانداردها: مطابق با استانداردهای RoHS و AEC-Q200 (برای کاربردهای خودرویی)
این مقاومت به دلیل ابعاد کوچک و وزن کم (حدود 2 میلی‌گرم)، برای مونتاژ خودکار با دستگاه‌های Pick-and-Place در خطوط تولید انبوه مناسب است.

کاربردهای مقاومت SMD 560 اهم 0603
مقاومت 560 اهم 0603 به دلیل دقت و پایداری بالا در مدارات مختلف استفاده می‌شود. برخی از کاربردهای اصلی آن عبارتند از:

مدارات دیجیتال: برای محدود کردن جریان در LEDها، پین‌های میکروکنترلرها و سنسورها.
فیلترهای الکترونیکی: در طراحی فیلترهای RC (مقاومت-خازن) برای حذف نویز.
تقسیم ولتاژ: در مدارات تقسیم‌کننده ولتاژ برای تنظیم سطوح ولتاژ.
مدارات آنالوگ: در تقویت‌کننده‌های عملیاتی (Op-Amp) و مدارات فیدبک.
صنعت خودرو: در سیستم‌های ECU، سنسورها و ماژول‌های کنترل.
دستگاه‌های پزشکی: در تجهیزات دقیق مانند مانیتورهای ضربان قلب و دستگاه‌های تصویربرداری.
گجت‌های هوشمند: در گوشی‌های موبایل، ساعت‌های هوشمند و سایر دستگاه‌های قابل حمل.
مزایای مقاومت SMD 560 اهم 0603
ابعاد کوچک: پکیج 0603 امکان استفاده در مدارات با تراکم بالا را فراهم می‌کند.
دقت بالا: تلرانس ±1% یا ±5% برای کاربردهای دقیق مناسب است.
پایداری حرارتی: عملکرد قابل اعتماد در دماهای بالا و پایین.
مونتاژ آسان: طراحی مناسب برای لحیم‌کاری سطحی (Solder Reflow یا Wave Soldering).
هزینه مقرون‌به‌صرفه: قیمت مناسب برای تولید انبوه.
انعطاف‌پذیری: قابل استفاده در انواع مدارات آنالوگ و دیجیتال.
نکات مهم در استفاده از مقاومت SMD 560 اهم 0603
انتخاب تلرانس مناسب: برای کاربردهای دقیق (مانند مدارات پزشکی)، از تلرانس ±1% استفاده کنید، اما برای کاربردهای عمومی، تلرانس ±5% کافی است.
مدیریت حرارتی: اطمینان حاصل کنید که توان dissipated در مقاومت از توان نامی (0.1W یا 0.125W) بیشتر نشود تا از سوختن قطعه جلوگیری شود.
لحیم‌کاری: از دمای مناسب (معمولاً 260°C تا 280°C) برای لحیم‌کاری استفاده کنید تا به مقاومت آسیب نرسد.
بررسی دیتاشیت: دیتاشیت سازنده (مانند Vishay، Yageo، یا Panasonic) را بررسی کنید تا از تطابق مشخصات با نیازهای پروژه مطمئن شوید.
محافظت در برابر ESD: مقاومت‌های SMD به تخلیه الکتریسیته ساکن حساس هستند؛ لذا در محیط‌های کنترل‌شده مونتاژ شوند.
نحوه خواندن کد مقاومت SMD 560 اهم
مقاومت‌های SMD معمولاً با کدهای عددی یا حروفی مشخص می‌شوند. برای مقاومت 560 اهم:

کد عددی: ممکن است به صورت "561" نمایش داده شود، که در آن 56 نشان‌دهنده مقدار پایه و 1 نشان‌دهنده ضریب 10¹ است (56 × 10¹ = 560 اهم).
کد EIA-96: در برخی مدل‌ها، از کدهای دو حرفی و یک عددی استفاده می‌شود که باید با جدول استاندارد EIA-96 مطابقت داده شود.
سازندگان معتبر مقاومت SMD 560 اهم 0603
برخی از برندهای معتبر تولیدکننده این مقاومت عبارتند از:

Vishay: کیفیت بالا و مناسب برای کاربردهای صنعتی.
Yageo: گزینه‌ای مقرون‌به‌صرفه با تنوع بالا.
Panasonic: پایداری عالی برای کاربردهای خودرویی.
Samsung Electro-Mechanics: مناسب برای دستگاه‌های قابل حمل.
KOA Speer: دقت بالا برای مدارات آنالوگ.
نتیجه‌گیری
مقاومت SMD 560 اهم 0603 به دلیل ابعاد کوچک، دقت بالا و کاربردهای متنوع، یکی از قطعات کلیدی در طراحی مدارات الکترونیکی مدرن است. این مقاومت با عملکرد پایدار و قیمت مناسب، انتخابی ایده‌آل برای پروژه‌های صنعتی، خودرویی و گجت‌های هوشمند محسوب می‌شود. با رعایت نکات فنی و انتخاب برند معتبر، می‌توانید از عملکرد بهینه این قطعه در پروژه‌های خود مطمئن شوید.

سوالات متداول (FAQ)
تفاوت مقاومت SMD 0603 با پکیج‌های دیگر مانند 0805 یا 1206 چیست؟
پکیج 0603 کوچک‌تر از 0805 و 1206 است و برای مدارات با تراکم بالا مناسب‌تر است. با این حال، توان نامی آن (0.1W) کمتر از 0805 (0.125W) و 1206 (0.25W) است. انتخاب پکیج به نیازهای توان، فضای برد و روش مونتاژ بستگی دارد.
چگونه می‌توانم از سوختن مقاومت 560 اهم 0603 جلوگیری کنم؟
توان dissipated در مقاومت را محاسبه کنید (P = I²R یا P = V²/R). اطمینان حاصل کنید که این مقدار از توان نامی (0.1W یا 0.125W) بیشتر نشود. همچنین، از خنک‌سازی مناسب برد و جلوگیری از دمای بیش از حد استفاده کنید.
آیا مقاومت 560 اهم 0603 برای کاربردهای پزشکی مناسب است؟
بله، به شرطی که از مقاومت‌هایی با تلرانس ±1% و استانداردهای مانند AEC-Q200 یا ISO 13485 استفاده کنید. برندهایی مانند Vishay و Panasonic گزینه‌های مناسبی برای این کاربردها ارائه می‌دهند.
