آی سی TM1638

آی‌سی TM1638، طراحی‌شده توسط شرکت Titan Micro Electronics، یک کنترلر نمایشگر و ورودی/خروجی یکپارچه است که به طور گسترده در پروژه‌های الکترونیکی برای ایجاد رابط‌های کاربری تعاملی استفاده می‌شود. این آی‌سی با ترکیب قابلیت کنترل نمایشگرهای سون‌سگمنت، LEDها و کلیدهای فشاری در یک بسته فشرده، گزینه‌ای ایده‌آل برای کاربردهای متنوع از پروژه‌های DIY تا سیستم‌های صنعتی است. TM1638 از طریق رابط سریال 3-سیم (DIO، CLK، STB) با میکروکنترلرهایی مانند آردوینو، رزبری‌پای، ESP32 و غیره ارتباط برقرار می‌کند و امکان پیاده‌سازی رابط‌های کاربری پیچیده را با حداقل سخت‌افزار فراهم می‌سازد.

ویژگی‌های کلیدی آی‌سی TM1638

• کنترل نمایشگر: پشتیبانی از 8 نمایشگر سون‌سگمنت 8-بیت با نقطه اعشار، مناسب برای نمایش اعداد، حروف و الگوهای سفارشی.
• کلیدهای ورودی: قابلیت اسکن 8 کلید فشاری با امکان تشخیص فشار چندگانه.
• LEDهای خروجی: کنترل 8 عدد LED (اغلب قرمز یا دو رنگ) برای بازخورد بصری.
• رابط سریال: استفاده از پروتکل سریال 3-سیم (مشابه SPI اما با خط داده دوطرفه) برای ارتباط ساده.
• تنظیم روشنایی: 8 سطح روشنایی قابل تنظیم برای نمایشگر و LEDها.
• مصرف انرژی پایین: طراحی با فناوری CMOS برای بهینه‌سازی مصرف انرژی.

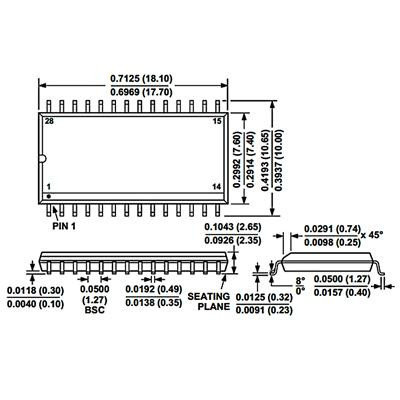

• بسته‌بندی: ارائه در پکیج‌های SOP28 یا DIP28، مناسب برای طراحی‌های مختلف.

کاربردهای آی‌سی TM1638

آی‌سی TM1638 به دلیل انعطاف‌پذیری و سهولت استفاده، در پروژه‌های متعددی کاربرد دارد:

• پروژه‌های آردوینو و میکروکنترلرها: برای نمایش اطلاعات و دریافت ورودی کاربر در پروژه‌های DIY.
• پنل‌های کنترلی: در دستگاه‌های صنعتی برای نمایش وضعیت و کنترل فرآیندها.
• محصولات مصرفی: مانند ساعت‌های دیجیتال، تایمرها و کنترلرهای خانگی.
• آموزش الکترونیک: مناسب برای یادگیری برنامه‌نویسی میکروکنترلرها و طراحی رابط‌های کاربری.

مزایای استفاده از TM1638

1. یکپارچگی بالا: ترکیب نمایشگر، کلیدها و LEDها در یک آی‌سی، که نیاز به قطعات اضافی را کاهش می‌دهد.
2. پیاده‌سازی آسان: رابط سریال ساده و کتابخانه‌های آماده (مانند TM1638plus برای آردوینو) برنامه‌نویسی را تسهیل می‌کنند.
3. هزینه اقتصادی: قیمت مناسب در مقایسه با راه‌حل‌های مشابه.
4. انعطاف‌پذیری: پشتیبانی از نمایشگرهای کاتد مشترک و آند مشترک و امکان تنظیم الگوهای سفارشی.

مشخصات فنی و نکات پیاده‌سازی

• ولتاژ کاری: 4.5 تا 5.5 ولت (بعضی مدل‌ها با 3.3 ولت سازگار هستند).
• پروتکل ارتباطی: رابط سریال 3-سیم با دستورات مشخص (مانند 0x40 برای نوشتن داده و 0x42 برای خواندن کلیدها).
• جریان مصرفی: حداکثر 100 میلی‌آمپر در حالت فعال (بسته به روشنایی).
• دبانسینگ کلیدها: ممکن است نیاز به دبانسینگ نرم‌افزاری برای خواندن دقیق کلیدها باشد.
• اتصالات پیشنهادی: استفاده از مقاومت پول‌آپ (1K-10K اهم) برای خط DIO و کلیدها.

برای برنامه‌نویسی، می‌توانید از کتابخانه‌های آماده مانند TM1638plus یا ErriezTM1638 در آردوینو استفاده کنید که دستورات تنظیم نمایشگر، خواندن کلیدها و کنترل LEDها را ساده می‌کنند.

پرسش‌های متداول (FAQ)

1. آی‌سی TM1638 با چه میکروکنترلرهایی سازگار است؟
   TM1638 با اکثر میکروکنترلرهای دارای رابط سریال مانند آردوینو (Uno، Nano، Mega)، رزبری‌پای، ESP8266 و ESP32 سازگار است. کافی است پین‌های DIO، CLK و STB را به درستی متصل کرده و از کتابخانه‌های مربوطه استفاده کنید.
2. چگونه می‌توان روشنایی نمایشگر را در TM1638 تنظیم کرد؟
   با ارسال دستور تنظیم روشنایی (0x88 تا 0x8F) می‌توانید روشنایی نمایشگر و LEDها را در 8 سطح تنظیم کنید. این قابلیت از طریق نرم‌افزار و با استفاده از کتابخانه‌های آماده قابل پیاده‌سازی است.
3. آیا TM1638 برای پروژه‌های باتری‌خور مناسب است؟
   بله، به دلیل مصرف انرژی پایین (به‌ویژه در حالت‌های روشنایی کم)، TM1638 برای پروژه‌های باتری‌خور مناسب است، اما توصیه می‌شود از تنظیمات بهینه روشنایی و حالت‌های کم‌مصرف استفاده شود.

چرا TM1638 را انتخاب کنیم؟

آی‌سی TM1638 با ارائه ترکیبی از نمایشگر، ورودی و خروجی در یک بسته فشرده، راه‌حلی کارآمد و مقرون‌به‌صرفه برای پروژه‌های الکترونیکی است. این آی‌سی با کاهش پیچیدگی طراحی و پشتیبانی از برنامه‌نویسی ساده، انتخابی عالی برای توسعه‌دهندگان حرفه‌ای و آماتورها محسوب می‌شود.
