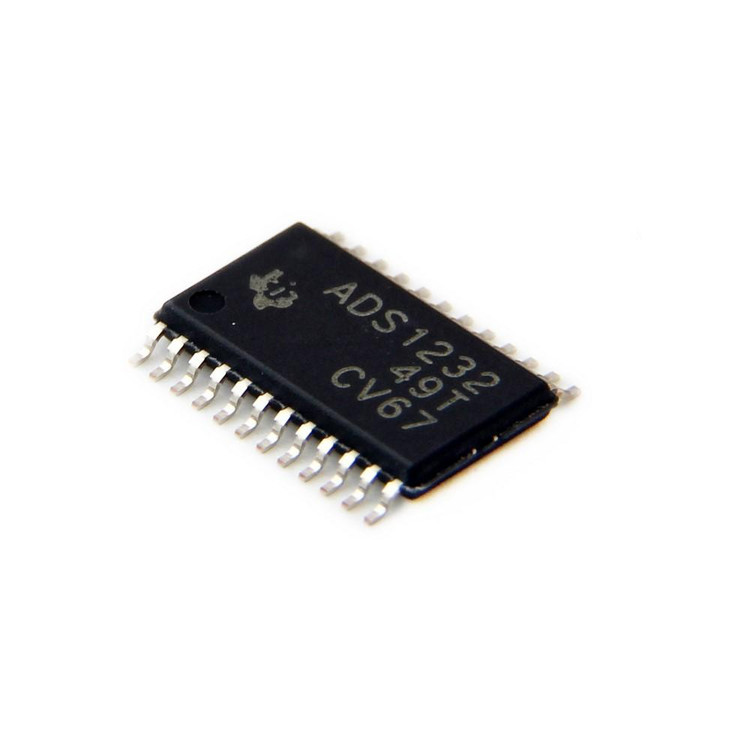

مبدل ADS1232IPWR

ADS1232IPWR

جهت اطلاع از قیمت و موجودی تماس بگیرید.

09352317708
توضیحات

نام قطعه:مبدل آنالوگ به دیجیتال ADS1232IPWR
نام کارخانه‌ای: ADS1232IPWR
تعداد کانال 2 کانال
ساختار Sigma-Delta
تغذیه آنالوگ 2.7 ولت
تغذیه آنالوگ 5.3 ولت
تغذیه دیجیتال 2.7 ولت
نرخ نمونه برداری 80 نمونه در هر ثانیه
تغذیه دیجیتال 5.3 ولت
دقت 24 بیت
انواع رابطها I2C, SPI
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 2.7 ولت
بیشترین ولتاژ تغذیه 5.3 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +105 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Texas Instruments

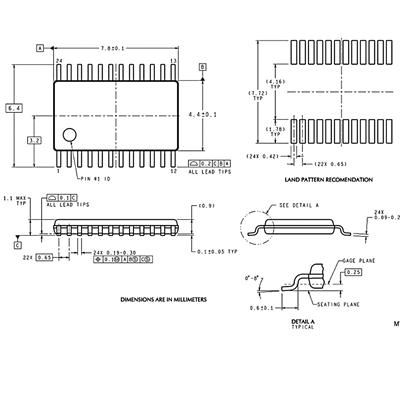

پکیج: TSSOP-24
بسته‌بندی: Tape & Reel
عنوان گروه: Analog to Digital Converters - ADC
توضیحات: ADC 24-Bit Ultra Low-Noise ADC 24-Bit Ultra Low-Noise
Number of Channels 2 Channel
Architecture Sigma-Delta
Analog Supply Voltage (Min) 2.7 V
Analog Supply Voltage (Max) 5.3 V
Digital Supply Voltage (Min) 2.7 V
Sampling Rate 80 S/s
Digital Supply Voltage (Max) 5.3 V
Resolution 24 bit
Interface Type I2C, SPI
Mounting Style SMD/SMT
Supply Voltage (Min) 2.7 V
Supply Voltage (Max) 5.3 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +105 C°
Brand Texas Instruments
Package TSSOP-24

نقد و بررسی



ADS1232IPWR یک مبدل آنالوگ به دیجیتال (ADC) 24 بیتی با دقت بالا از شرکت Texas Instruments است که برای کاربردهای حسگرهای پل (Bridge Sensors) طراحی شده است. این تراشه با معماری دلتا-سیگما (Delta-Sigma) و نرخ نمونه‌برداری 80 نمونه در ثانیه (SPS)، گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به اندازه‌گیری دقیق سیگنال‌های آنالوگ دارند، مانند ترازوهای دیجیتال، حسگرهای فشار، و سیستم‌های اندازه‌گیری صنعتی. این محصول با ویژگی‌هایی نظیر نویز پایین، تقویت‌کننده قابل برنامه‌ریزی (PGA)، و رابط SPI، عملکردی استثنایی در محیط‌های صنعتی ارائه می‌دهد.

ویژگی‌های کلیدی

  • دقت بالا: رزولوشن 24 بیتی با خطای غیرخطی انتگرال (INL) ±0.001% FSR و نویز بسیار پایین.

  • نرخ نمونه‌برداری: تا 80 نمونه در ثانیه، مناسب برای کاربردهای دقیق با سرعت متوسط.

  • ورودی‌ها: دو کانال ورودی تفاضلی یا تک‌انتها (Single-Ended) برای انعطاف‌پذیری در اتصال حسگرها.

  • تقویت‌کننده قابل برنامه‌ریزی (PGA): قابلیت تنظیم گین برای تقویت سیگنال‌های ضعیف حسگرها.

  • رابط SPI: ارتباط ساده و سریع با میکروکنترلرها.

  • ولتاژ کاری: محدوده 2.7 تا 5.3 ولت برای منبع تغذیه آنالوگ و دیجیتال.

  • مصرف توان پایین: توان مصرفی 4.3 میلی‌وات و حداکثر توان اتلاف 13.1 میلی‌وات.

  • محدوده دمایی گسترده: عملکرد قابل اعتماد در دمای -40 تا +105 درجه سانتی‌گراد.

  • پکیج TSSOP-24: طراحی فشرده برای استفاده در بردهای با فضای محدود.

کاربردها

  • ترازوهای دیجیتال صنعتی و تجاری: برای اندازه‌گیری وزن با دقت بالا.

  • حسگرهای فشار و نیرو: ایده‌آل برای سیستم‌های مانیتورینگ فشار در محیط‌های صنعتی.

  • اتوماسیون صنعتی: مناسب برای کنترل و اندازه‌گیری در فرآیندهای تولیدی.

  • تجهیزات پزشکی: برای اندازه‌گیری‌های دقیق در دستگاه‌های پزشکی مانند مانیتورهای فشار خون.

مزایای رقابتی

ADS1232IPWR به دلیل دقت بالا، نویز کم، و انعطاف‌پذیری در تنظیمات، از رقبا متمایز است. ویژگی‌هایی مانند رد نویز 50/60 هرتز و اسیلاتور داخلی، این تراشه را برای محیط‌های پرنویز صنعتی مناسب می‌سازد. همچنین، پشتیبانی از ولتاژ مرجع خارجی و مصرف توان پایین، آن را برای طراحی‌های کم‌مصرف و قابل حمل ایده‌آل می‌کند.

سوالات متداول (FAQ)

1. ADS1232IPWR برای چه نوع حسگرهایی مناسب است؟

این تراشه برای حسگرهای پل مانند حسگرهای وزن، فشار، و نیرو طراحی شده است. با پشتیبانی از ورودی‌های تفاضلی و تک‌انتها و تقویت‌کننده قابل برنامه‌ریزی (PGA)، می‌تواند سیگنال‌های ضعیف حسگرها را با دقت بالا پردازش کند.

2. آیا ADS1232IPWR نیاز به قطعات خارجی اضافی دارد؟

بله، این تراشه به یک ولتاژ مرجع خارجی (تا 5 ولت) نیاز دارد. همچنین، برای عملکرد بهینه، ممکن است به قطعات خارجی مانند خازن‌های فیلتر یا مقاومت‌ها برای تنظیم مدار نیاز باشد. جزئیات بیشتر در دیتاشیت محصول موجود است.

3. چگونه می‌توان ADS1232IPWR را با میکروکنترلر متصل کرد؟

این تراشه از رابط SPI برای ارتباط استفاده می‌کند. کافی است پین‌های SPI (مانند SCLK، MOSI، MISO و CS) را به میکروکنترلر متصل کرده و پروتکل ارتباطی را طبق دیتاشیت تنظیم کنید.

چرا ADS1232IPWR را انتخاب کنید؟

اگر به دنبال یک مبدل آنالوگ به دیجیتال با دقت بالا، نویز کم، و انعطاف‌پذیری برای کاربردهای صنعتی هستید، ADS1232IPWR انتخابی بی‌نظیر است. این تراشه با عملکرد قابل اعتماد و ویژگی‌های پیشرفته، نیازهای پروژه‌های حساس به دقت را به خوبی برآورده می‌کند.

خرید ADS1232IPWR

برای خرید این محصول با اطمینان از اصالت و کیفیت، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه معتبر، قطعات الکترونیکی با کیفیت بالا و خدمات پس از فروش عالی ارائه می‌دهد.
