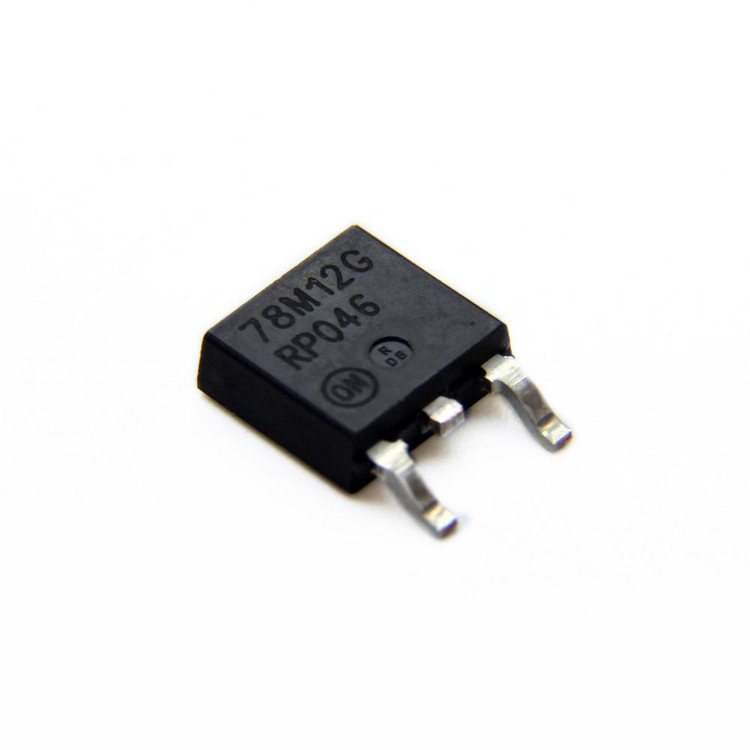

رگولاتور MC78M12CDTG

MC78M12CDTG
برند:ON Semiconductor
ندارد - کالای اصل 🏅
16,060
توضیحات

نام قطعه:رگولاتور MC78M12CDTG
نام کارخانه‌ای: MC78M12CDTG
منفی یا مثبت Positive قطب
جریان خروجی 500 میلی آمپر
دقت 240 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 12.5 ولت
ولتاژ خروجی 12.50 ولت
ولتاژ خروجی 11.5 ولت
ولتاژ خروجی 11.50 ولت
کمترین ولتاژ ورودی 14 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی 0 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
برند: ON Semiconductor
پکیج: TO-252 (D-PAK)
بسته‌بندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 12 ولت 0.5 آمپر Positive Voltage Regulators , Fixed , Output Voltages : 12V , Output Current : 0.5A , Input Voltage : 35V
Polarity Positive Type
Output Current 500 mA
Tolerance 240 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 12.5 V
Output Voltage (Max) 12.50 V
Output Voltage (Min) 11.5 V
Output Voltage (Min) 11.50 V
Input Voltage MIN 14 V
Input Voltage MAX 35 V
Mounting Style SMD/SMT
Minimum Operating Temperature 0 C°
Maximum Operating Temperature +125 C°
Brand ON Semiconductor
Package TO-252 (D-PAK)

نقد و بررسی

رگولاتور ولتاژ MC78M12CDTG از شرکت onsemi یک رگولاتور ولتاژ خطی مثبت با خروجی ثابت 12 ولت و ظرفیت جریان 500 میلی‌آمپر است. این قطعه، نسخه‌ای با جریان خروجی کمتر از سری محبوب MC7800 بوده و برای کاربردهای محلی و تنظیم ولتاژ روی برد طراحی شده است. با ویژگی‌هایی نظیر پایداری بالا، حفاظت‌های داخلی و طراحی مقاوم، این رگولاتور انتخابی ایده‌آل برای پروژه‌های الکترونیکی متنوع است.

ویژگی‌های کلیدی

  • ولتاژ خروجی ثابت: 12 ولت با دقت بالا

  • جریان خروجی: حداکثر 500 میلی‌آمپر (با هیت‌سینک مناسب)

  • محدوده ولتاژ ورودی: 19 تا 35 ولت

  • حفاظت‌های داخلی:

    • محدودسازی جریان داخلی

    • خاموشی حرارتی (Thermal Shutdown)

    • جبران‌سازی منطقه امن برای ترانزیستور داخلی

  • نسبت رد نویز (PSRR): 80 دسی‌بل در 120 هرتز

  • دمای کاری: 0 تا 125 درجه سانتی‌گراد

  • پکیج: TO-252-3 (DPAK)، مناسب برای نصب سطحی (SMD)

  • افت ولتاژ (Dropout Voltage): 2 ولت در 350 میلی‌آمپر

کاربردها

MC78M12CDTG به دلیل طراحی مقاوم و کارایی بالا، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه محلی: برای تنظیم ولتاژ در مدارات الکترونیکی

  • سیستم‌های جاسازی‌شده: مانند میکروکنترلرها و سنسورها

  • تجهیزات صنعتی: برای تأمین ولتاژ پایدار در محیط‌های سخت

  • پروژه‌های DIY و الکترونیک: مناسب برای طراحی‌های آماتوری و حرفه‌ای

  • دستگاه‌های ارتباطی و صوتی-تصویری: برای کاهش نویز و بهبود عملکرد

مزایا

  1. پایداری بالا: با نسبت رد نویز 80 دسی‌بل، این رگولاتور ولتاژ خروجی پایداری را حتی در شرایط نویزی ارائه می‌دهد.

  2. مقاومت در برابر شرایط سخت: حفاظت‌های داخلی این قطعه را در برابر اضافه‌جریان و گرمای بیش از حد مقاوم می‌کند.

  3. نصب آسان: پکیج DPAK با سه پایه امکان نصب سطحی و سریع را فراهم می‌کند.

  4. سازگاری گسترده: محدوده ولتاژ ورودی وسیع (19 تا 35 ولت) این رگولاتور را برای منابع تغذیه متنوع مناسب می‌سازد.

مشخصات فنی

مشخصه

مقدار

ولتاژ خروجی

12 ولت

جریان خروجی

500 میلی‌آمپر

ولتاژ ورودی

19 تا 35 ولت

افت ولتاژ (Dropout)

2 ولت در 350 میلی‌آمپر

نوع رگولاتور

خطی، مثبت، ثابت

پکیج

TO-252-3 (DPAK)

دمای کاری

0 تا 125 درجه سانتی‌گراد

نسبت رد نویز (PSRR)

80 دسی‌بل در 120 هرتز

چرا MC78M12CDTG را انتخاب کنیم؟

این رگولاتور به دلیل ترکیب عملکرد قابل اعتماد، قیمت مناسب و طراحی مقاوم، گزینه‌ای عالی برای مهندسان و طراحان الکترونیک است. چه در حال طراحی یک سیستم صنعتی پیچیده باشید و چه یک پروژه ساده DIY، MC78M12CDTG با ارائه ولتاژ پایدار و محافظت‌های داخلی، خیال شما را از بابت کیفیت و ایمنی راحت می‌کند.

پرسش‌های متداول (FAQ)

1. آیا MC78M12CDTG برای پروژه‌های با مصرف توان بالا مناسب است؟

این رگولاتور برای کاربردهایی با جریان حداکثر 500 میلی‌آمپر طراحی شده است. برای پروژه‌های با توان بالاتر، ممکن است نیاز به رگولاتورهای سری MC7800 با جریان خروجی بیشتر (مثل 1 آمپر) یا استفاده از هیت‌سینک مناسب باشد.

2. آیا این قطعه نیاز به قطعات خارجی دارد؟

خیر، MC78M12CDTG برای کارکرد استاندارد نیازی به قطعات خارجی ندارد. با این حال، برای بهبود عملکرد و کاهش نویز، می‌توانید از خازن‌های ورودی و خروجی (مانند 0.33 میکروفاراد در ورودی و 0.1 میکروفاراد در خروجی) استفاده کنید.

3. آیا این رگولاتور در برابر گرمای بیش از حد مقاوم است؟

بله، این قطعه مجهز به سیستم خاموشی حرارتی داخلی است که در صورت افزایش دما به سطوح خطرناک، عملکرد آن را متوقف می‌کند تا از آسیب به قطعه جلوگیری شود.
