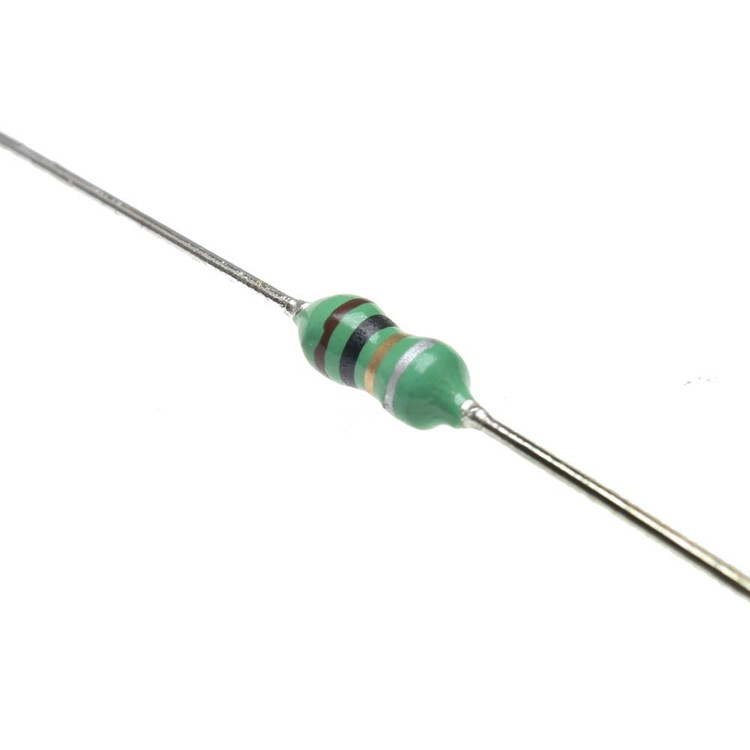

سلف مقاومتی 1 میکرو هانری 1/4 وات

INDUCTOR 1.0 µH 1/4W AXIAL

یک القاگر ثابت (سلف) از نوع سیم‌پیچ سنتی در پکیج محوری (Axial) با ریت توان 1/4 وات. این قطعه با ساختار غیرحفاظت‌شده (Unshielded) و طول نسبتاً بلند 62.5 میلی‌متر، برای نصب از طریق سوراخ (Through-Hole) بر روی بردهای مدار چاپی طراحی شده‌ است. القاگر 1 میکروهانری با جریان نامی 815 میلی‌آمپر، یک المان کلاسیک و قابل اطمینان برای فیلترینگ و چوک در کاربردهای عمومی قدرت و فرکانس رادیویی به شمار می‌رود.

🧩 مشخصات کلی:

• نوع: القاگر ثابت (سلف) سیم‌پیچ‌شده محوری

• ساختار: غیرحفاظت‌شده (Unshielded)

💡 کاربردهای اصلی:

• فیلترهای منبع تغذیه (Power Supply Filters): حذف نویزهای مشترک و دیفرانسیل در خروجی منابع تغذیه خطی و سوئیچینگ.

• چوک RF (RF Choke): مسدود کردن سیگنال‌های فرکانس رادیویی ناخواسته در مدارات آنالوگ و دیجیتال، در حالی که اجازه عبور جریان DC را می‌دهد.

• مدارات فرکانس بالا (High-Frequency Circuits): به دلیل دارا بودن فرکانس تشدید خودی (SRF) نسبتاً بالا (180MHz) و ضریب کیفیت (Q) خوب، برای کاربردهای تا محدوده VHF مناسب است.

• فیلترهای ورودی/خروجی (I/O Filters): نویزگیری در پورت‌های ارتباطی و خطوط ورودی.

• مدارات تطبیق امپدانس (Impedance Matching): در مراحل خروجی فرستنده‌های قدرت پایین یا مدارات RF.

• کاربردهای عمومی آموزشی و نمونه‌سازی: به دلیل ساختار محوری و نصب آسان، برای بردهای بردبورد و پروتوتایپ ایده‌آل است.

✅ مزایا:

• طراحی محوری کلاسیک و قابل اطمینان: برای نصب و تعویض دستی بسیار مناسب است و اتصال مکانیکی مستحکمی ایجاد می‌کند.

• ضریب کیفیت (Q) بالا (حداقل 40): نشان‌دهنده تلفات کم و کارایی بالا در فرکانس‌های عملیاتی خود است.

• فرکانس تشدید خودی (SRF) مناسب (180MHz): مشخص می‌کند که این القاگر در محدوده کاری خود (بسیار پایین‌تر از SRF) مانند یک سلف ایده‌آل رفتار می‌کند.

• مقاومت DC نسبتاً پایین (150mΩ حداکثر): باعث افت ولتاژ و تلفات حرارتی کم در هنگام عبور جریان نامی می‌شود.

• رنج دمای عملیاتی وسیع (⁠-⁠55°C تا +105°C⁠): قابلیت استفاده در محیط‌های صنعتی و با شرایط سخت را فراهم می‌کند.

• مناسب برای کاربردهای قدرت و RF: طراحی شده برای عملکرد دوگانه در فیلترهای قدرت و چوک‌های RF.

🎯 جمع‌بندی:
این القاگر محوری 1 میکروهانری با توان 1/4 وات از برند Coil Master، یک قطعه بنیادی و همه‌کاره برای طراحی‌های الکترونیکی سنتی و مدرن است. این قطعه با ترکیب اندوکتانس پایه 1µH، جریان نامی 815mA و مشخصات فرکانسی مطلوب (Q حداقل 40 و SRF معادل 180MHz)، راه‌حلی اقتصادی و مؤثر برای چالش‌های فیلترینگ توان و ایزولاسیون RF ارائه می‌دهد. فرم فاکتور محوری آن، آن را به گزینه‌ای ایده‌آل برای پروژه‌های نمونه‌سازی، تعمیرات، و طراحی‌هایی که در آنها استحکام مکانیکی و سهولت نصب اولویت دارد، تبدیل می‌کند. این القاگر برای مهندسان و علاقه‌مندان به دنبال یک سلف با کارایی قابل پیش‌بینی و پایدار در محدوده وسیعی از کاربردهای فیلتر قدرت و فرکانس رادیویی، انتخابی مطمئن و آزموده شده است.
