رگولاتورAMS1117 5.0

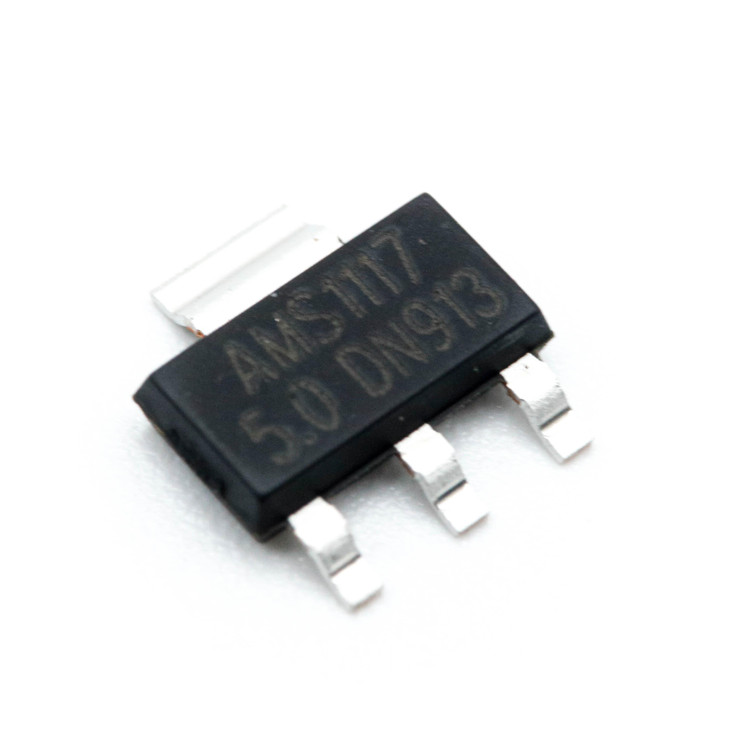

نام قطعه:رگولاتور AMS1117-5.0
نام کارخانهای: AMS1117-5.0جریان خروجی 1 آمپر
دقت 0.2 درصد
منفی یا مثبت Positive قطب
نوع خروجی Fixed
ولتاژ خروجی 5.100 ولت
ولتاژ رهایی 1.250 ولت
ولتاژ خروجی 4.900 ولت
بیشترین ولتاژ ورودی 18 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -20 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Advanced Monolithic Systems

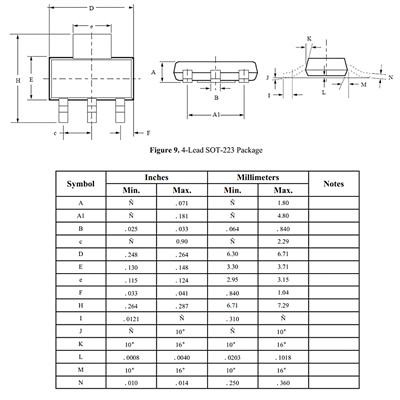

پکیج: SOT-223
نوع قطعه: کپی
بستهبندی: Tape & Reel
حداقل: 3 عدد
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 5.0 ولت 1 آمپر Low Dropout Linear Regulator , Positive , Fixed , Output Voltage : 5.0V , Output Current : 1A ; Input Voltage :18V
Output Current 1 A
Tolerance 0.2 %
Polarity Positive Type
Output Type Fixed
Output Voltage (Max) 5.100 V
Dropout Voltage 1.250 V
Output Voltage (Min) 4.900 V
Input Voltage MAX 18 V
Mounting Style SMD/SMT
Minimum Operating Temperature -20 C°
Maximum Operating Temperature +125 C°
Brand Advanced Monolithic Systems
Package SOT-223
AMS1117-5.0 یک رگولاتور ولتاژ خطی کمافت (Low Dropout - LDO) است که توسط شرکت Advanced Monolithic Systems طراحی و تولید شده است. این آیسی به دلیل عملکرد قابل اعتماد، اندازه کوچک و کارایی بالا، یکی از محبوبترین گزینهها برای تنظیم ولتاژ در پروژههای الکترونیکی، از جمله بردهای آردوینو، سیستمهای شده و مدارهای تغذیه است. این رگولاتور قادر به ارائه ولتاژ ثابت 5 ولت با جریان خروجی تا 1 آمپر است و به دلیل افت ولتاژ پایین (حداکثر 1.3 ولت در جریان کامل)، برای کاربردهایی که نیاز به راندمان بالا دارند، ایدهآل است.
ویژگیهای کلیدی AMS1117-5.0
- ولتاژ خروجی ثابت: ارائه ولتاژ پایدار 5 ولت با دقت بالا (خطای ±1%) برای تغذیه دقیق قطعات الکترونیکی.
- جریان خروجی بالا: توانایی ارائه جریان تا 1 آمپر (و در برخی شرایط تا 1.4 آمپر) برای پشتیبانی از بارهای سنگینتر.
- افت ولتاژ پایین (Low Dropout): حداکثر 1.3 ولت در جریان 1 آمپر، که باعث کاهش اتلاف انرژی و افزایش راندمان میشود.
- محافظتهای داخلی: مجهز به حفاظت در برابر جریان اضافی و دمای بیش از حد، که ایمنی مدار را تضمین میکند.
- پکیج کوچک و کاربردی: عرضه در پکیج SOT-223 (و همچنین TO-252 و SOT-89 در برخی مدلها)، مناسب برای طراحیهای فشرده و SMD.
- دامنه وسیع ورودی: پشتیبانی از ولتاژ ورودی تا 15 ولت (و در برخی مشخصات تا 30 ولت)، که انعطافپذیری بالایی را فراهم میکند.
- مصرف جریان در حالت آمادهبهکار: تنها 2 میلیآمپر، که برای کاربردهای کممصرف مناسب است.
- دمای کاری گسترده: عملکرد قابل اعتماد در دمای -40 تا +85 درجه سانتیگراد.
کاربردهای AMS1117-5.0
AMS1117-5.0 به دلیل طراحی ساده و عملکرد قوی، در طیف گستردهای از پروژههای الکترونیکی مورد استفاده قرار میگیرد:
- تغذیه میکروکنترلرها: مناسب برای بردهای آردوینو، رزبریپای و سایر سیستمهای میکروکنترلری.
- شارژرهای باتری: استفاده در مدارهای شارژ باتری به دلیل تنظیم ولتاژ دقیق.
- منابع تغذیه سوئیچینگ: بهعنوان رگولاتور پستنظیم (Post-Regulator) برای بهبود کیفیت ولتاژ خروجی.
- پروژههای DIY و پروتوتایپ: ایدهآل برای پروژههای الکترونیکی خانگی و آزمایشگاهی.
- سیستمهای نهفته (Embedded Systems): تأمین ولتاژ پایدار برای سنسورها، ماژولها و آیسیهای حساس.
مزایای استفاده از AMS1117-5.0
- نصب آسان: پینهای ساده (VIN، VOUT، GND) و سازگاری با دیگر رگولاتورهای سهپین مانند LM7805.
- هزینه مقرونبهصرفه: قیمت مناسب در کنار عملکرد بالا، آن را به گزینهای اقتصادی تبدیل کرده است.
- پایداری و قابلیت اطمینان: تنظیم دقیق ولتاژ و حفاظتهای داخلی، طول عمر و ایمنی مدار را افزایش میدهد.
- انعطافپذیری در طراحی: امکان استفاده با خازن 10 میکروفاراد در خروجی برای بهبود پاسخ گذرا و پایداری.
مشخصات فنی دقیق
- ولتاژ خروجی: 5 ولت ± 0.1 ولت (در شرایط ایدهآل، Vin=7V، Iout=1A)
- حداکثر جریان خروجی: 1 آمپر (تا 1.4 آمپر در شرایط خاص)
- ولتاژ ورودی: حداکثر 15 ولت (برخی مشخصات تا 30 ولت)
- افت ولتاژ (Dropout Voltage): 1.3 ولت در 100 میلیآمپر، 1.5 ولت در 1 آمپر
- تنظیم خط (Line Regulation): 0.03%/V (معمولی)
- تنظیم بار (Load Regulation): 0.2%/A (معمولی)، حداکثر 0.4%
- جریان حالت آمادهبهکار: 2 میلیآمپر (معمولی)
- حداقل جریان بار: 10 میلیآمپر
- دمای کاری: -40 تا +85 درجه سانتیگراد
- پکیج: SOT-223 (3 پین + تب)
نکات مهم در استفاده
برای استفاده بهینه از AMS1117-5.0، رعایت نکات زیر ضروری است:
- خازن خروجی: استفاده از خازن تانتالیوم یا سرامیکی حداقل 10 میکروفاراد در خروجی برای بهبود پایداری و کاهش نویز.
- مدیریت حرارتی: در جریانهای بالا، استفاده از هیتسینک توصیه میشود تا دمای کاری در محدوده امن باقی بماند.
- ولتاژ ورودی مناسب: ولتاژ ورودی باید حداقل 1.3 ولت بالاتر از ولتاژ خروجی (5 ولت) باشد تا رگولاتور بهدرستی عمل کند.
- جایگزینها: در صورت نیاز به جایگزین، رگولاتورهایی مانند LM7805 یا LM317 میتوانند گزینههای مناسبی باشند، اما توجه به تفاوت پینها ضروری است.
سوالات متداول (FAQ)
- AMS1117-5.0 چه تفاوتی با رگولاتورهای مشابه مانند LM7805 دارد؟
AMS1117-5.0 یک رگولاتور LDO است که افت ولتاژ کمتری (1.3 ولت) نسبت به LM7805 (حدود 2 ولت) دارد. این ویژگی باعث میشود برای کاربردهای با ولتاژ ورودی نزدیک به خروجی مناسبتر باشد. همچنین، AMS1117 در پکیج SMD عرضه میشود که برای طراحیهای فشرده مناسبتر است. - آیا AMS1117-5.0 برای تغذیه آردوینو مناسب است؟
بله، این رگولاتور به دلیل ولتاژ خروجی 5 ولت و توانایی ارائه جریان تا 1 آمپر، گزینهای عالی برای تغذیه بردهای آردوینو و سایر میکروکنترلرها است. با این حال، برای جریانهای بالا، استفاده از هیتسینک توصیه میشود. - چگونه میتوان از AMS1117-5.0 در پروژههای باتریمحور استفاده کرد؟
AMS1117-5.0 به دلیل افت ولتاژ پایین و مصرف کم در حالت آمادهبهکار، برای پروژههای باتریمحور مناسب است. کافی است ولتاژ ورودی باتری حداقل 6.3 ولت باشد و از خازن مناسب در ورودی و خروجی استفاده شود تا نویز و نوسانات کاهش یابد.
