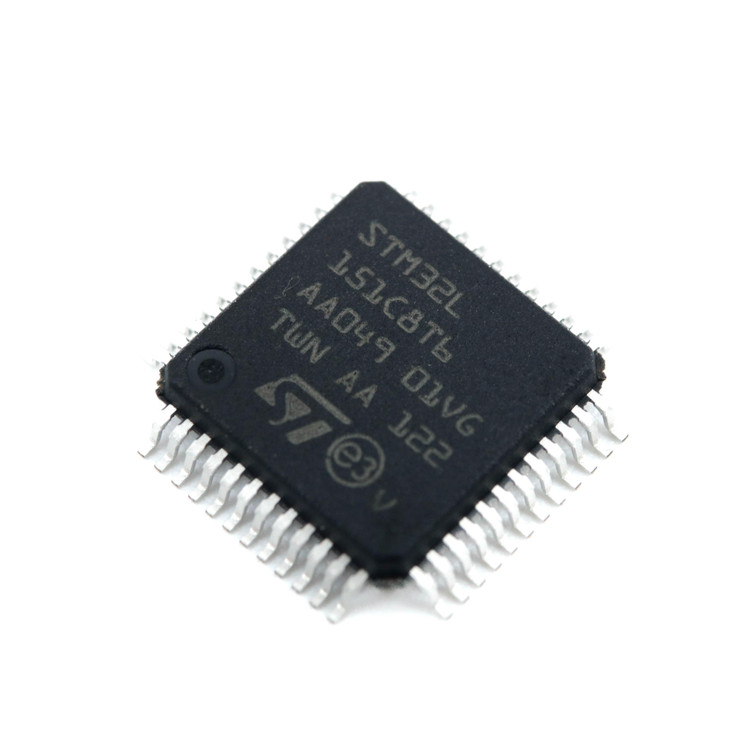

میکروکنترلر STM32L151C8T6

STM32L151C8T6

جهت اطلاع از قیمت و موجودی تماس بگیرید.

09352317708
توضیحات

نام قطعه: میکروکنترلر STM32L151C8T6
نام کارخانه‌ای: STM32L151C8T6
برند: STMicroelectronics
پکیج: LQFP-48

نوع هسته ARM Cortex M3
بیشترین فرکانس کاری 32 مگا هرتز
تعداد ورودی/خروجی 37 ورودی/خروجی
حافظه قابل برنامه ریزی 128 کیلو بایت
مقدار RAM 16 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر STM32L151
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 1.65 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32L151C8T6

Core ARM Cortex M3
Maximum Clock Frequency 32 MHz
Number of I/Os 37 I/O
Program Memory Size 128 kB
Data RAM Size 16 kB
ADC Resolution 12 bit
Processor Series STM32L151
Termination Style SMD/SMT
Supply Voltage (Min) 1.65 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-48

نقد و بررسی

میکروکنترلر STM32L151C8T6 از خانواده‌ی STM32L1 شرکت STMicroelectronics است که بر پایه‌ی معماری ARM Cortex-M3 طراحی شده است. این میکروکنترلر با تمرکز بر مصرف انرژی پایین و عملکرد بهینه، برای کاربردهای کم‌مصرف و باتری‌محور ایده‌آل است. در ادامه به بررسی ویژگی‌های فنی و کاربردهای این محصول می‌پردازیم.

ویژگی‌های کلیدی

  1. معماری ARM Cortex-M3
    این میکروکنترلر از هسته‌ی Cortex-M3 با فرکانس کاری حداکثر 32 مگاهرتز بهره می‌برد. این هسته تعادل مناسبی بین عملکرد و مصرف انرژی برقرار می‌کند و برای طیف وسیعی از کاربردها مناسب است.

  2. حافظه‌های داخلی

    • حافظه فلش: 64 کیلوبایت

    • حافظه SRAM: 10 کیلوبایت
      این حجم از حافظه برای اجرای برنامه‌های متوسط و ذخیره‌سازی داده‌های ضروری کافی است.

  3. مصرف انرژی پایین

    • حالت Sleep: مصرف جریان کمتر از 1 میکروآمپر

    • حالت Stop: مصرف جریان کمتر از 0.5 میکروآمپر

    • حالت Standby: مصرف جریان کمتر از 0.3 میکروآمپر
      این ویژگی‌ها باعث می‌شوند این میکروکنترلر برای سیستم‌های مبتنی بر باتری مانند دستگاه‌های پزشکی، سنسورهای محیطی و سیستم‌های IoT ایده‌آل باشد.

  4. پریفرال‌های داخلی

    • ADC 12 بیتی: با قابلیت نمونه‌برداری تا 1 مگاساعت

    • تایمرها: شامل تایمرهای 16 بیتی و 32 بیتی

    • واحد ارتباطی: پشتیبانی از پروتکل‌های I2C, SPI, USART

    • واحد USB: با قابلیت پشتیبانی از حالت‌های Device و OTG

    • واحد DMA: برای انتقال داده‌ها بدون دخالت CPU

  5. ولتاژ کاری
    محدوده ولتاژ کاری این میکروکنترلر بین 1.8 تا 3.6 ولت است که آن را برای کاربردهای کم‌مصرف مناسب می‌کند.

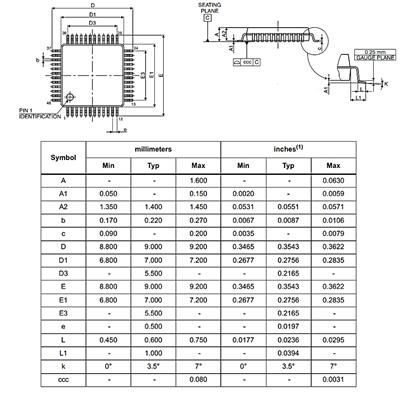

  6. پکیج و پایه‌ها
    این میکروکنترلر در پکیج LQFP48 با 48 پایه ارائه می‌شود که امکان اتصال به اجزای خارجی را به راحتی فراهم می‌کند.

کاربردهای پیشنهادی

  1. سیستم‌های پزشکی
    با توجه به مصرف انرژی پایین و قابلیت‌های ارتباطی پیشرفته، این میکروکنترلر برای دستگاه‌های پزشکی قابل حمل مانند گلوکومترها و مانیتورهای ضربان قلب مناسب است.

  2. سنسورهای محیطی
    در سیستم‌های نظارت بر محیط زیست مانند سنسورهای دما، رطوبت و کیفیت هوا، این میکروکنترلر به دلیل مصرف انرژی کم و دقت بالا عملکرد خوبی دارد.

  3. سیستم‌های IoT
    برای دستگاه‌های اینترنت اشیا که نیاز به ارتباط بی‌سیم و مصرف انرژی بهینه دارند، این میکروکنترلر گزینه مناسبی است.

  4. کنترل‌کننده‌های صنعتی
    با توجه به پریفرال‌های متنوع و قابلیت‌های ارتباطی، این میکروکنترلر می‌تواند در کنترل‌کننده‌های صنعتی کوچک و متوسط استفاده شود.

مزایای کلیدی

  • بهینه‌سازی مصرف انرژی: با حالت‌های مختلف خواب و فعال، این میکروکنترلر برای کاربردهای کم‌مصرف ایده‌آل است.

  • قابلیت‌های ارتباطی پیشرفته: پشتیبانی از پروتکل‌های متعدد ارتباطی، امکان اتصال به شبکه‌های مختلف را فراهم می‌کند.

  • حجم حافظه مناسب: حافظه فلش و SRAM کافی برای اجرای برنامه‌های متوسط و ذخیره‌سازی داده‌ها.

  • پکیج کوچک و انعطاف‌پذیر: پکیج LQFP48 امکان طراحی مدارهای فشرده را فراهم می‌کند.

نتیجه‌گیری

میکروکنترلر STM32L151C8T6 با ترکیبی از مصرف انرژی پایین، عملکرد مناسب و پریفرال‌های متنوع، گزینه‌ای ایده‌آل برای کاربردهای کم‌مصرف و باتری‌محور است. این محصول برای توسعه‌دهندگانی که به دنبال ایجاد سیستم‌های هوشمند با طول عمر باتری بالا هستند، بسیار مناسب است.
