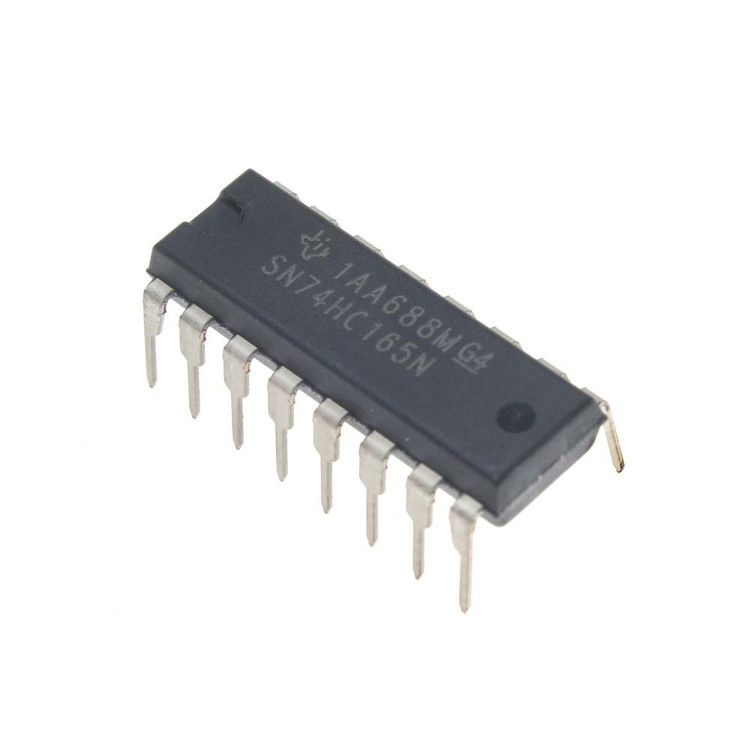

Name: آی سی SN74HC165N
Brand: Texas Instruments

توضیحات

نام قطعه: SN74HC165N
نام کارخانه‌ای: SN74HC165N
تعداد مدارها 1 عدد
تعداد بیت ها 8 بیت
تعداد ورودی 9 ورودی
نوع شمارنده Parallel Load Shift Register
نوع خروجی Complementary
توالی شمارش Serial or Parallel to Serial
زمان تاخیر انتشار 150 نانو ثانیه
زمان تاخیر انتشار 30 نانو ثانیه
زمان تاخیر انتشار 26 نانو ثانیه
نوع نصب روی برد Through Hole
کمترین ولتاژ تغذیه 2 ولت
بیشترین ولتاژ تغذیه 6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 25 عدد
برند: Texas Instruments
پکیج: DIP-16
بسته‌بندی: Tube
عنوان گروه: Counter Shift Registers
توضیحات: 8-BIT PARL/SER. SHIFT REGISTER 8-Bit Parallel-In/Serial-Out Shift Register, 2.6V - 6V
Number of Circuits 1 Circuit
Number of Bits 8 bit
Number of Input 9 Input
Counter Type Parallel Load Shift Register
Output Type Complementary
Counting Sequence Serial or Parallel to Serial
Propagation Delay Time 150 ns
Propagation Delay Time 30 ns
Propagation Delay Time 26 ns
Mounting Style Through Hole
Supply Voltage (Min) 2 V
Supply Voltage (Max) 6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand Texas Instruments
Package DIP-16

نقد و بررسی

تراشه SN74HC165N از شرکت Texas Instruments یک شیفت رجیستر 8 بیتی موازی به سریال (Parallel-in/Serial-out) است که به دلیل عملکرد قابل اعتماد، مصرف انرژی پایین و انعطاف‌پذیری بالا، یکی از انتخاب‌های محبوب در طراحی مدارهای دیجیتال به شمار می‌رود. این تراشه با قابلیت دریافت داده‌های موازی از 8 ورودی مستقل (A تا H) و تبدیل آن‌ها به خروجی سریال (QH)، در کاربردهای متنوعی از جمله گسترش ورودی‌های میکروکنترلرها، سیستم‌های کنترل صنعتی، و رابط‌های کاربری مورد استفاده قرار می‌گیرد.

SN74HC165N با استفاده از فناوری CMOS طراحی شده و با ولتاژ کاری گسترده (2 تا 6 ولت) و توان مصرفی پایین (حداکثر 80 میکروآمپر)، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی حساس به مصرف انرژی است. این تراشه همچنین دارای خروجی‌های مکمل (QH و QH̅) و قابلیت کنترل کلاک (CLK و CLK INH) است که عملکرد آن را در سیستم‌های پیچیده بهبود می‌بخشد.

ویژگی‌های کلیدی

ولتاژ کاری گسترده: عملکرد پایدار در محدوده ولتاژ 2 تا 6 ولت.
مصرف انرژی پایین: حداکثر جریان مصرفی 80 میکروآمپر، مناسب برای کاربردهای کم‌مصرف.
سرعت بالا: زمان تأخیر انتشار (Propagation Delay) حدود 13 نانوثانیه در 5 ولت.
خروجی‌های قوی: توانایی رانش تا 10 بار LSTTL با جریان خروجی ±4 میلی‌آمپر در 5 ولت.
ورودی‌های موازی و سریال: امکان بارگذاری داده‌ها به‌صورت موازی از 8 ورودی و یا به‌صورت سریال از ورودی SER.
خروجی‌های مکمل: ارائه خروجی سریال QH و خروجی مکمل QH̅ برای انعطاف‌پذیری بیشتر.
دمای کاری گسترده: عملکرد قابل اعتماد در محدوده دمایی -40 تا 125 درجه سانتی‌گراد.
پشتیبانی از کلاک و مهار کلاک: کنترل دقیق فرآیندهای شیفت و بارگذاری داده‌ها با ورودی‌های CLK و CLK INH.

کاربردها

تراشه SN74HC165N به دلیل طراحی منعطف و عملکرد قوی در بسیاری از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد. برخی از کاربردهای اصلی آن عبارتند از:

گسترش ورودی‌های میکروکنترلر: افزایش تعداد ورودی‌های دیجیتال در میکروکنترلرها برای اتصال به حسگرها، کلیدها و سایر اجزای ورودی.
کنترلرهای منطقی قابل برنامه‌ریزی (PLC): استفاده در سیستم‌های صنعتی برای پردازش داده‌های ورودی.
سیستم‌های نمایش ویدئویی: مدیریت داده‌های ورودی در نمایشگرهای دیجیتال.
کیبوردها و رابط‌های کاربری: خواندن داده‌های ورودی از کلیدها یا سوئیچ‌ها به‌صورت سریال.
اتصال به پروتکل‌های سریال: مانند SPI برای انتقال داده‌ها به‌صورت سریال به سایر دستگاه‌ها.

مشخصات فنی

نوع پیکربندی: موازی به سریال (Parallel-in, Serial-out)
تعداد بیت‌ها: 8 بیت
فناوری ساخت: CMOS
فرکانس کلاک: حداکثر 24 مگاهرتز
جریان خروجی (IOL/IOH): حداکثر ±5.2 میلی‌آمپر
زمان تأخیر انتشار: 150 نانوثانیه (2 ولت)، 30 نانوثانیه (4.5 ولت)، 26 نانوثانیه (6 ولت)
بسته‌بندی: PDIP-16 (Through Hole)

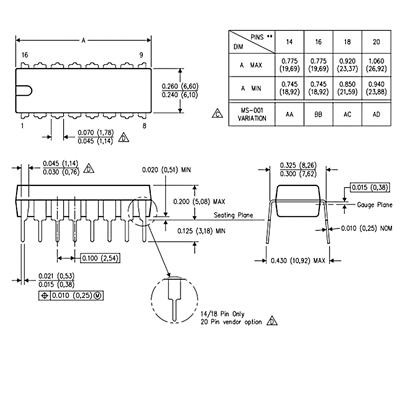

ابعاد بسته‌بندی: 6.35 میلی‌متر عرض، 18.92 میلی‌متر طول
وزن: 0.03357 اونس

نحوه عملکرد

تراشه SN74HC165N داده‌های 8 بیتی را از ورودی‌های موازی A تا H دریافت کرده و با استفاده از سیگنال کلاک (CLK) و ورودی مهار کلاک (CLK INH)، آن‌ها را به‌صورت سریال از خروجی QH منتقل می‌کند. زمانی که ورودی SH/LD در حالت پایین (Low) باشد، داده‌های موازی بارگذاری می‌شوند و زمانی که در حالت بالا (High) باشد، داده‌ها به‌صورت سریال شیفت داده می‌شوند. این تراشه همچنین از ورودی سریال (SER) پشتیبانی می‌کند که امکان اتصال زنجیره‌ای چندین تراشه را برای گسترش تعداد بیت‌های ورودی فراهم می‌کند.

مزایای استفاده

انعطاف‌پذیری بالا: قابلیت استفاده در پروژه‌های متنوع با نیازهای مختلف ورودی/خروجی.
سازگاری با استانداردهای صنعتی: سازگار با استاندارد JEDEC و قابلیت رانش بارهای LSTTL.
مقاومت در برابر شرایط سخت: عملکرد پایدار در دماهای بالا و پایین.
هزینه مقرون‌به‌صرفه: قیمت مناسب برای کاربردهای تجاری و صنعتی.

سوالات متداول (FAQ)

1. تراشه SN74HC165N در چه نوع پروژه‌هایی بیشترین کاربرد را دارد؟

تراشه SN74HC165N به دلیل توانایی تبدیل داده‌های موازی به سریال، در پروژه‌هایی که نیاز به گسترش ورودی‌های دیجیتال دارند (مانند اتصال چندین کلید یا حسگر به میکروکنترلر) و همچنین در سیستم‌های کنترل صنعتی، کیبوردها، و رابط‌های سریال مانند SPI بسیار پرکاربرد است.

2. آیا SN74HC165N با ولتاژهای مختلف سازگار است؟

بله، این تراشه با ولتاژ کاری 2 تا 6 ولت سازگار است و می‌تواند در سیستم‌های 3.3 ولت و 5 ولت به‌خوبی عمل کند، که آن را برای پروژه‌های متنوع مناسب می‌سازد.

3. چگونه می‌توان چندین تراشه SN74HC165N را به‌صورت زنجیره‌ای متصل کرد؟

برای اتصال زنجیره‌ای، خروجی سریال (QH) یک تراشه به ورودی سریال (SER) تراشه بعدی متصل می‌شود. این کار امکان گسترش تعداد بیت‌های ورودی (بیش از 8 بیت) را فراهم می‌کند، در حالی که کلاک (CLK) و مهار کلاک (CLK INH) به‌صورت مشترک بین تراشه‌ها استفاده می‌شوند.
