میکروکنترلر STM8L051F3P6
STM8L051F3P6
ندارد - کالای اصل 🏅
توضیحات
نام قطعه: میکروکنترلر STM8L051F3P6
نام کارخانهای: STM8L051F3P6
برند: STMicroelectronics

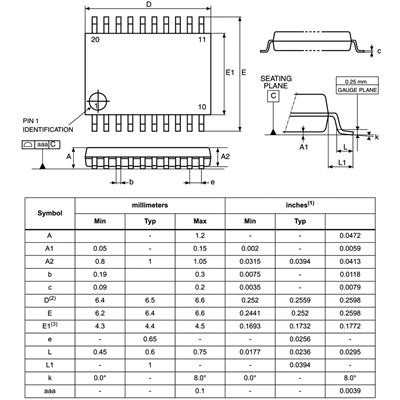

پکیج: TSSOP-20
بیشترین فرکانس کاری 16 مگا هرتز
حافظه قابل برنامه ریزی 8 کیلو بایت
مقدار RAM 1 کیلو بایت
دقت ADC 12 بیت
انواع رابطها I2C, SPI, UART
نوع حافظه قابل برنامه ریزی Flash
انواع حافظه RAM
تعداد کانالهای ADC 28 کانال
تعداد تایمرها 3 عدد
خانواده پردازشگر STM8L
کمترین ولتاژ تغذیه 1.8 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بستهبندی: Tape & Reel
عنوان گروه: 8-bit Microcontrollers - MCU
دیتاشیت: STM8L051F3P6
Maximum Clock Frequency 16 MHz
Program Memory Size 8 kB
Data RAM Size 1 kB
ADC Resolution 12 bit
Interface Type I2C, SPI, UART
Program Memory Type Flash
Data RAM Type RAM
Number of ADC Channels 28 Channel
Number of Timers/Counters 3 Pcs
Processor Series STM8L
Supply Voltage (Min) 1.8 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package TSSOP-20
نقد و بررسی
میکروکنترلر STM8L051F3P6 از خانواده STM8L شرکت STMicroelectronics است که بهعنوان یکی از محصولات کممصرف و کارآمد در بازار شناخته میشود. این میکروکنترلر با معماری 8 بیتی طراحی شده و برای کاربردهای کممصرف و باتریمحور ایدهآل است. در ادامه به بررسی ویژگیهای فنی و کاربردهای این محصول میپردازیم.
ویژگیهای فنی کلیدی
-
معماری و هسته پردازشی:
-
این میکروکنترلر از هسته 8 بیتی STM8 با فرکانس کاری حداکثر 16 مگاهرتز بهره میبرد.
-
دارای مجموعه دستورات بهینهشده برای عملکرد سریع و مصرف انرژی پایین.
-
-
حافظه:
-
حافظه فلش برنامه: 8 کیلوبایت با قابلیت نوشتن و پاک کردن تا 100,000 چرخه.
-
حافظه RAM: 1.5 کیلوبایت برای ذخیرهسازی دادههای موقت.
-
حافظه EEPROM: 256 بایت با قابلیت نوشتن و پاک کردن تا 300,000 چرخه.
-
-
مصرف انرژی:
-
طراحی شده برای کاربردهای کممصرف با حالتهای مختلف خواب (Sleep, Active-Halt, Halt).
-
مصرف جریان در حالت فعال (Active Mode) بهطور معمول کمتر از 150 µA/MHz است.
-
مصرف جریان در حالت خواب (Halt Mode) بهطور معمول کمتر از 0.5 µA.
-
-
پریفرالهای داخلی:
-
تایمرها: شامل تایمر 16 بیتی پیشرفته، تایمر پایهای 8 بیتی و تایمر Watchdog.
-
مبدل آنالوگ به دیجیتال (ADC): 10 بیتی با قابلیت نمونهبرداری تا 1 Msps.
-
ارتباطات: پشتیبانی از پروتکلهای SPI, I2C و UART.
-
مقایسهگر آنالوگ: برای مقایسه سیگنالهای آنالوگ با دقت بالا.
-
-
پکیج و پینها:
-
این میکروکنترلر در پکیج TSSOP20 با 20 پین ارائه میشود.
-
تعداد پینهای GPIO قابل استفاده بهطور معمول 16 پین است.
-
-
ولتاژ کاری:
-
محدوده ولتاژ کاری از 1.8 تا 3.6 ولت، که آن را برای کاربردهای باتریمحور مناسب میکند.
-
-
امنیت:
-
دارای قابلیت حفاظت از حافظه فلش و EEPROM در برابر دسترسی غیرمجاز.
-
پشتیبانی از Watchdog برای افزایش قابلیت اطمینان سیستم.
-
کاربردهای رایج
-
سیستمهای IoT و Wearable:
-
با توجه به مصرف انرژی پایین، این میکروکنترلر برای دستگاههای پوشیدنی و اینترنت اشیا (IoT) بسیار مناسب است.
-
-
کنترلکنندههای صنعتی:
-
در سیستمهای کنترل صنعتی که نیاز به پردازش ساده و مصرف انرژی کم دارند، استفاده میشود.
-
-
دستگاههای پزشکی:
-
برای دستگاههای پزشکی قابل حمل و باتریمحور مانند گلوکومترها و مانیتورهای ضربان قلب.
-
-
سیستمهای امنیتی:
-
در سیستمهای امنیتی مانند قفلهای الکترونیکی و سنسورهای حرکتی.
-
-
لوازم خانگی هوشمند:
-
برای کنترل لوازم خانگی مانند ترموستاتها، کنترلکنندههای روشنایی و سیستمهای تهویه.
-
مزایای کلیدی
-
کممصرف بودن: طراحی ویژه برای کاهش مصرف انرژی در حالتهای مختلف.
-
انعطافپذیری: پشتیبانی از پریفرالهای متنوع برای کاربردهای مختلف.
-
قیمت رقابتی: با توجه به امکانات ارائهشده، قیمت مناسبی دارد.
-
سهولت توسعه: پشتیبانی از ابزارهای توسعه STMicroelectronics مانند STM8Cube و STVD.
نتیجهگیری
میکروکنترلر STM8L051F3P6 با ترکیب مصرف انرژی پایین، امکانات متنوع و قیمت مناسب، گزینهای ایدهآل برای پروژههای کممصرف و باتریمحور است. این محصول در صنایع مختلف از جمله IoT، پزشکی، صنعتی و لوازم خانگی هوشمند کاربرد گستردهای دارد. با توجه به پشتیبانی قوی از سوی STMicroelectronics، توسعهدهندگان میتوانند بهراحتی از این میکروکنترلر در پروژههای خود استفاده کنند.
