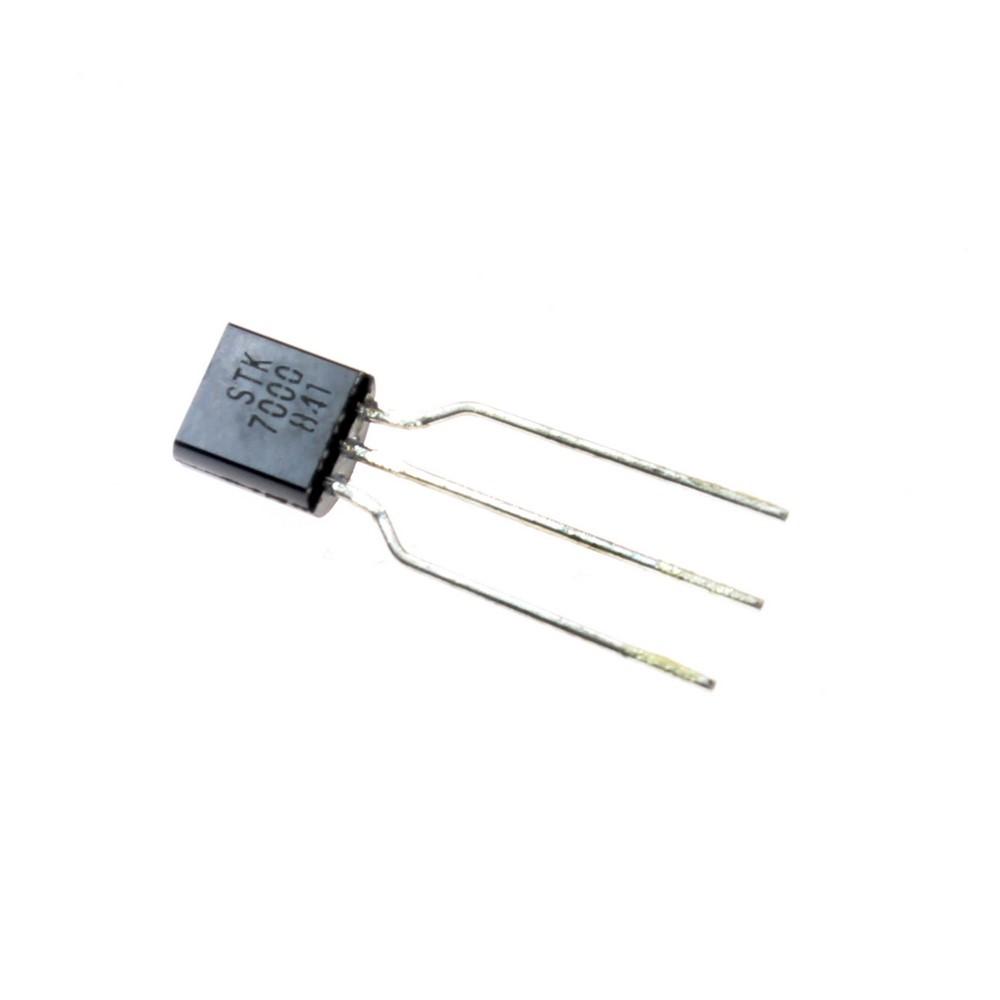

ترانزیستور 2N7000

ترانزیستور 2N7000 یک ماسفت (MOSFET) کانال N از نوع تقویت‌شده (Enhancement-Mode) است که به دلیل کارایی بالا، مقاومت کم در حالت روشن و سرعت سوئیچینگ سریع، یکی از محبوب‌ترین قطعات در صنعت الکترونیک محسوب می‌شود. این ترانزیستور با بهره‌گیری از فناوری DMOS با چگالی بالا، برای کاربردهای کم‌ولتاژ و کم‌جریان طراحی شده است و در بسیاری از پروژه‌های الکترونیکی حرفه‌ای و آماتوری مورد استفاده قرار می‌گیرد. در این مقاله، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و پرسش‌های متداول مرتبط با این ترانزیستور می‌پردازیم.

مشخصات فنی ترانزیستور 2N7000

ترانزیستور 2N7000 با ویژگی‌های الکتریکی برجسته‌ای طراحی شده است که آن را برای کاربردهای سوئیچینگ و تقویت سیگنال مناسب می‌کند. در ادامه، مشخصات کلیدی این قطعه آورده شده است:

• نوع ترانزیستور: ماسفت کانال N، حالت تقویت‌شده (N-Channel Enhancement-Mode MOSFET)

• ولتاژ درین-سورس (Vds): حداکثر 60 ولت

• ولتاژ گیت-سورس (Vgs): ±20 ولت

• جریان درین پیوسته (Id): 200 میلی‌آمپر

• جریان درین پالسی (Id, Pulse): 500 میلی‌آمپر

• مقاومت درین-سورس در حالت روشن (Rds(on)): 1.2 اهم (در Vgs = 10V و Id = 500mA)

• ولتاژ آستانه گیت (Vgs(th)): بین 2 تا 3 ولت

• حداکثر توان اتلافی (Pd): 400 میلی‌وات

• فرکانس انتقال (fT): 300 مگاهرتز

• ظرفیت ورودی (Ciss): 60 پیکوفاراد

• زمان خیز (tr): 10 نانوثانیه

• زمان افت (tf): 13 نانوثانیه

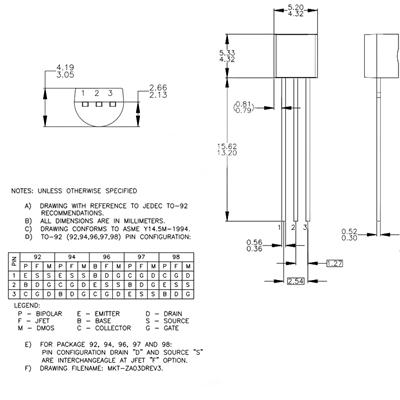

• بسته‌بندی: TO-92 (مناسب برای نصب از طریق سوراخ)

• بازه دمای کاری: -55 تا +150 درجه سانتی‌گراد

این مشخصات، 2N7000 را به گزینه‌ای ایده‌آل برای کاربردهای سوئیچینگ با توان پایین و فرکانس بالا تبدیل کرده است.

ویژگی‌های کلیدی

1. مقاومت کم در حالت روشن (Rds(on)): مقاومت 1.2 اهمی در حالت روشن، اتلاف توان را به حداقل می‌رساند و کارایی را در مدارهای حساس به انرژی افزایش می‌دهد.

2. سرعت سوئیچینگ بالا: با زمان خیز و افت به ترتیب 10 و 13 نانوثانیه، این ترانزیستور برای کاربردهای با فرکانس بالا، مانند مدارات PWM و پردازش سیگنال دیجیتال، مناسب است.

3. تحمل ولتاژ بالا: ولتاژ درین-سورس 60 ولت و گیت-سورس ±20 ولت، این ترانزیستور را برای مدارهای با ولتاژ متوسط مناسب می‌کند.

4. پکیج TO-92: بسته‌بندی جمع‌وجور و مناسب برای نصب از طریق سوراخ، امکان استفاده آسان در پروژه‌های پروتوتایپ و تولید را فراهم می‌کند.

5. پایداری حرارتی: بازه دمایی گسترده (-55 تا +150 درجه سانتی‌گراد) این قطعه را برای کاربردهای صنعتی و خودروسازی مناسب می‌سازد.

کاربردهای ترانزیستور 2N7000

ترانزیستور 2N7000 به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

1. کاربردهای سوئیچینگ

• مدارات منطقی دیجیتال: 2N7000 به دلیل سرعت سوئیچینگ بالا و مقاومت کم، در مدارات منطقی دیجیتال برای رابط‌دهی سیگنال‌های دیجیتال با بارهای جریان بالا استفاده می‌شود.

• درایور رله: این ترانزیستور می‌تواند با استفاده از ولتاژ کم گیت، جریان‌های بزرگ‌تر را برای کنترل رله‌ها در اتوماسیون صنعتی و خانگی مدیریت کند.

• درایور LED: برای کنترل آرایه‌های LED یا نشانگرهای بصری، 2N7000 به دلیل کارایی بالا و اتلاف توان پایین، گزینه‌ای مناسب است.

2. کاربردهای تقویت سیگنال

• تقویت‌کننده‌های RF: فرکانس انتقال 300 مگاهرتز، این ترانزیستور را برای تقویت سیگنال‌های RF در دستگاه‌های ارتباطی مانند رادیوها مناسب می‌کند.

• تقویت سیگنال‌های آنالوگ: در پیکربندی‌های خاص، 2N7000 می‌تواند برای تقویت سیگنال‌های ضعیف در مدارات صوتی یا آنالوگ استفاده شود.

3. مدیریت توان

• رگولاتورهای ولتاژ: این ترانزیستور در مدارات تنظیم ولتاژ برای حفظ خروجی پایدار در شرایط مختلف استفاده می‌شود.

• مدیریت باتری: در سیستم‌های مدیریت باتری، 2N7000 برای کنترل شارژ و دشارژ ایمن باتری‌ها، به‌ویژه در دستگاه‌های قابل‌حمل و سیستم‌های خورشیدی، کاربرد دارد.

4. رابط‌دهی با حسگرها

• حسگرهای دما: 2N7000 می‌تواند تغییرات کوچک ولتاژ ناشی از حسگرهای دما را تقویت کرده و برای پردازش دقیق در سیستم‌های HVAC یا صنعتی استفاده شود.

پرسش‌های متداول (FAQ)

1. ترانزیستور 2N7000 برای چه نوع پروژه‌هایی مناسب است؟

ترانزیستور 2N7000 برای پروژه‌های کم‌مصرف که نیاز به سوئیچینگ سریع یا تقویت سیگنال دارند، مانند درایورهای LED، مدارات منطقی دیجیتال، و مدیریت توان در دستگاه‌های قابل‌حمل، ایده‌آل است. این ترانزیستور به دلیل پکیج TO-92 و مقاومت کم در حالت روشن، برای پروژه‌های DIY و حرفه‌ای مناسب است.

2. آیا 2N7000 می‌تواند جایگزین سایر ماسفت‌های کانال N شود؟

بله، 2N7000 می‌تواند در بسیاری از کاربردهای کم‌جریان و کم‌ولتاژ جایگزین ماسفت‌های مشابه مانند BS170 یا 2N7002 شود، اما باید مشخصات ولتاژ، جریان و مقاومت در حالت روشن را بررسی کنید تا از سازگاری اطمینان حاصل شود.

3. چگونه می‌توان ترانزیستور 2N7000 را در مدارات ایمن نگه داشت؟

برای استفاده ایمن، اطمینان حاصل کنید که ولتاژ گیت-سورس از ±20 ولت و ولتاژ درین-سورس از 60 ولت تجاوز نکند. همچنین، از مقاومت مناسب در گیت برای محدود کردن جریان و جلوگیری از آسیب به ترانزیستور استفاده کنید.

چرا 2N7000 انتخابی هوشمندانه است؟

ترانزیستور 2N7000 با ترکیبی از کارایی بالا، هزینه پایین و انعطاف‌پذیری در کاربردهای مختلف، گزینه‌ای ایده‌آل برای مهندسان و علاقه‌مندان به الکترونیک است. این قطعه با قابلیت‌های سوئیچینگ سریع، مقاومت کم و پایداری حرارتی، می‌تواند نیازهای پروژه‌های متنوع را برآورده کند.

خرید ترانزیستور 2N7000

برای تهیه ترانزیستور 2N7000 و سایر قطعات الکترونیکی با کیفیت بالا و قیمت مناسب، به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی را ارائه می‌دهد که می‌تواند نیازهای پروژه‌های شما را به بهترین شکل تأمین کند.
