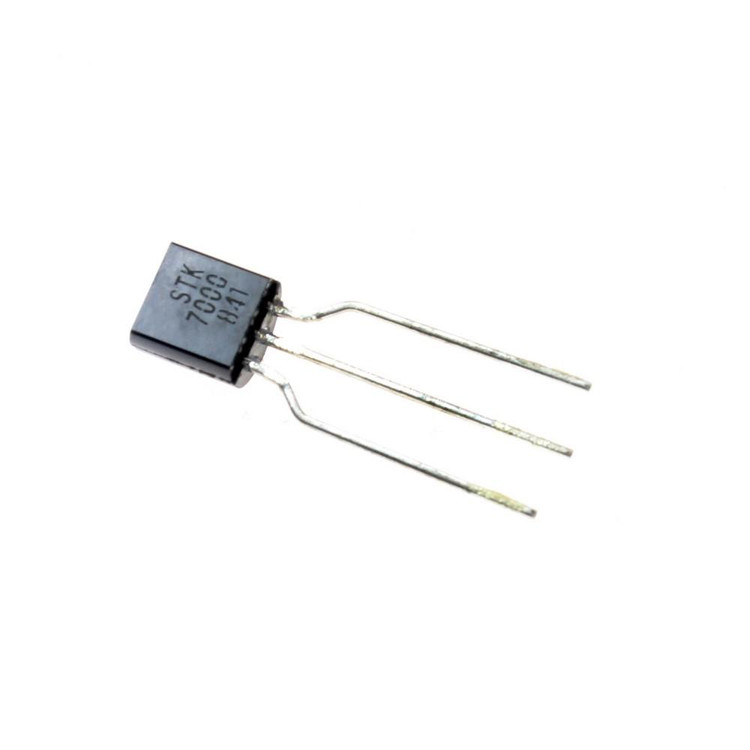

ترانزیستور 2N7000 نوع ماسفت پکیج TO-92(dip)
نوع ترانزیستور
N-channel MOSFET
ولتاژ کلکتور-امیتر (V_CE)
معادل 60 ولت (V_DS)
جریان کلکتور مداوم (I_C)
200 میلیآمپر (I_D)
پکیج
TO-92
برند
AUK Semiconductor
توان اتلاف (P_C)
400 میلیوات

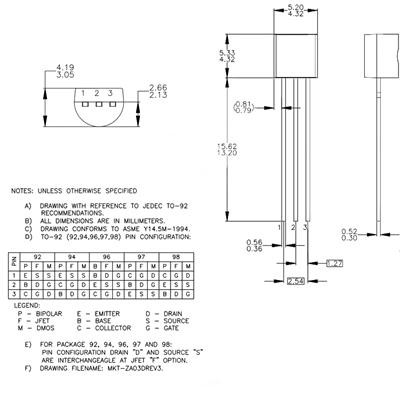

پینآوت
گیت (پین 1)، درین (پین 2)، سورس (پین 3)
نام قطعه: 2N7000
نام کارخانهای: STK7000
تعداد کانال 1 کانال
منفی یا مثبت N-Channel
ولتاژ 60 ولت
جریان 200 میلی آمپر
مقاومت 1.2 اهم
نوع نصب روی برد Through Hole
تعداد در بسته: 2000 عدد
برند: AUK Semiconductor
پکیج: TO-92
بستهبندی: Tape & Box
حداقل: 2 عدد
عنوان گروه: MOSFET
توضیحات: N-MOS,60V,0.2A,0.4W,5 ohm Metal Oxide N-Channel Fet, Enhancement Type ; V-Mos, 60V, 0.2A, 0.4W, 5 ohm, 20 / 20nS
Number of Channels 1 Channel
Polarity N-Channel
Voltage (ds) 60 V
Current (Id) 200 mA
Resistance (Rds) 1.2 Ω
Mounting Style Through Hole
Brand AUK Semiconductor
Package TO-92
ترانزیستور ماسفت 2N7000: بررسی کامل مشخصات و کاربردها
ترانزیستور ماسفت 2N7000 یکی از محبوبترین قطعات الکترونیکی در حوزه مدارهای سوئیچینگ و کنترل سیگنال است. این ترانزیستور N-channel enhancement mode MOSFET با عملکرد بالا، در بسیاری از پروژههای الکترونیکی مورد استفاده قرار میگیرد. اگر به دنبال اطلاعات دقیق در مورد دیتاشیت 2N7000، مشخصات فنی 2N7000 یا کاربردهای ترانزیستور 2N7000 هستید، این مقاله به شما کمک میکند تا درک کاملی از این قطعه به دست آورید.
معرفی ترانزیستور 2N7000
ترانزیستور 2N7000 یک ماسفت توان متوسط است که با پکیج TO-92 عرضه میشود. این قطعه به دلیل مقاومت پایین در حالت روشن (RDS(on)) و ولتاژ آستانه کم، گزینهای ایدهآل برای مدارهای کممصرف محسوب میشود. ماسفت 2N7000 اغلب در مقایسه با دیگر ترانزیستورها مانند BS170، به دلیل کارایی بالاتر در سوئیچینگ سریع، ترجیح داده میشود. دیتاشیت 2N7000 نشاندهنده قابلیتهای آن در تحمل ولتاژهای تا 60 ولت است که آن را برای کاربردهای متنوع مناسب میسازد.
مشخصات فنی 2N7000
برای انتخاب صحیح ترانزیستور ماسفت 2N7000، آشنایی با مشخصات فنی آن ضروری است. بر اساس دیتاشیت 2N7000 از تولیدکنندگانی مانند STMicroelectronics یا Microchip، این قطعه دارای ویژگیهای زیر است:
- نوع کانال: N-channel
- ولتاژ درین-سورس (VDS): حداکثر 60 ولت
- جریان درین مداوم (ID): تا 200 میلیآمپر
- توان dissipation (PD): 400 میلیوات
- مقاومت درین-سورس در حالت روشن (RDS(on)): حدود 5 اهم در ولتاژ گیت 10 ولت
- ولتاژ آستانه گیت (VGS(th)): بین 0.8 تا 3 ولت
- پکیج: TO-92 (سه پایه: گیت، درین، سورس)
- دمای عملیاتی: از -55 تا 150 درجه سانتیگراد
این مشخصات 2N7000 را به یک ماسفت همهکاره تبدیل کرده که در مدارهای دیجیتال و آنالوگ عملکرد مطلوبی ارائه میدهد.
کاربردهای ترانزیستور 2N7000
کاربردهای 2N7000 بسیار گسترده است و این قطعه در صنایع مختلف الکترونیک به کار میرود. برخی از رایجترین کاربردهای ترانزیستور ماسفت 2N7000 عبارتند از:
- سوئیچینگ کمقدرت: در مدارهای کنترل LED، رلهها و موتورهای کوچک، جایی که نیاز به سوئیچینگ سریع بدون مصرف جریان بالا وجود دارد.
- تقویتکننده سیگنال: به عنوان بخشی از مدارهای تقویتکننده در دستگاههای صوتی یا سنسورها.
- مدارهای منطقی: در گیتهای منطقی مانند اینورتر (NOT gate) برای کنترل سطوح منطقی.
- کنترل بارهای DC: مانند سوئیچینگ بارهایی با ولتاژ کمتر از 60 ولت و جریان تا 200 میلیآمپر.
- پروژههای DIY الکترونیک: در بردهای آردوینو یا رزبری پای برای کنترل خروجیها.
مزایای ماسفت 2N7000 شامل امپدانس ورودی بالا، عدم نیاز به جریان گیت و مقاومت پایین در حالت اشباع است که آن را برتر از ترانزیستورهای BJT میکند.
مزایای استفاده از ماسفت 2N7000
انتخاب ترانزیستور 2N7000 مزایای متعددی دارد:
- کارایی انرژی: مصرف کم انرژی در حالت سوئیچینگ.
- قابلیت اطمینان بالا: تحمل دمای گسترده و عمر طولانی.
- در دسترس بودن: به راحتی قابل تهیه و جایگزینی با قطعات مشابه.
اگر به دنبال یک ماسفت N-channel با عملکرد بهینه هستید، 2N7000 گزینهای عالی است.
سوالات متداول (FAQ)
- ترانزیستور 2N7000 چیست؟ ترانزیستور 2N7000 یک ماسفت N-channel enhancement mode است که برای سوئیچینگ و کنترل سیگنال در مدارهای الکترونیکی استفاده میشود. این قطعه با پکیج TO-92 و تحمل ولتاژ 60 ولت شناخته میشود.
- کاربردهای اصلی ماسفت 2N7000 چیست؟ کاربردهای 2N7000 شامل سوئیچینگ کمقدرت، مدارهای منطقی، تقویتکنندهها و کنترل بارهای DC است. این ماسفت در پروژههای الکترونیکی DIY و صنعتی بسیار مفید است.
- چگونه دیتاشیت 2N7000 را تفسیر کنیم؟ دیتاشیت 2N7000 شامل مشخصات مانند ولتاژ VDS، جریان ID و RDS(on) است. برای انتخاب، به مقادیر حداکثری و شرایط عملیاتی توجه کنید تا از عملکرد ایمن قطعه اطمینان حاصل شود.
برای تهیه ترانزیستور ماسفت 2N7000 با کیفیت بالا، به سایت e366.ir مراجعه کنید که منبع معتبر برای خرید قطعات الکترونیکی است.
