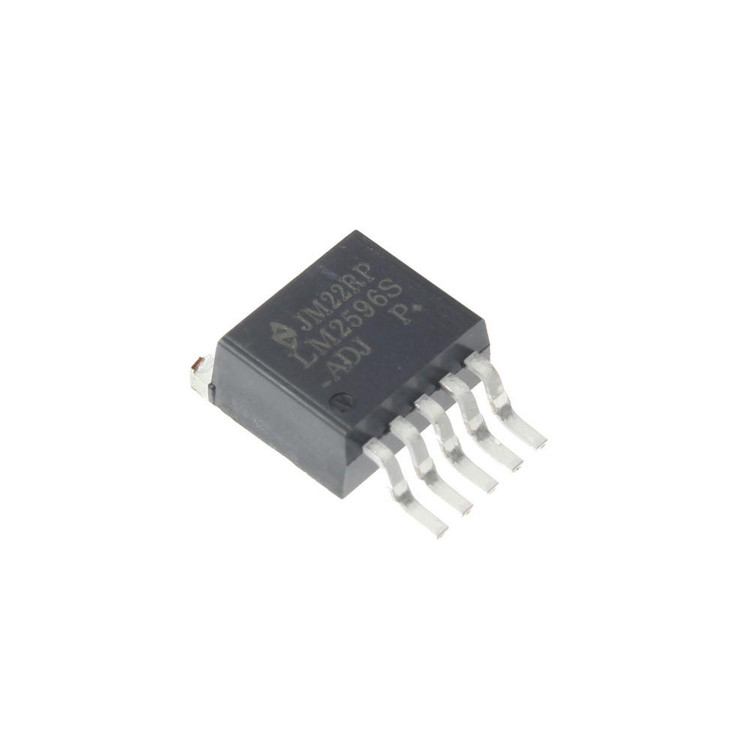

رگولاتور LM2596S-ADJ
نام قطعه:رگولاتور LM2596S-ADJ
نام کارخانهای: LM2596S-ADJ
جریان خروجی 3 آمپر
ولتاژ خروجی 37 ولت
تعداد خروجی 1 خروجی
ولتاژ خروجی 1.2 ولت
کمترین ولتاژ ورودی 4.5 ولت
بیشترین ولتاژ ورودی 40 ولت
توپولوژی Buck
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
تعداد در بسته: 50 عدد
برند: National Semiconductor

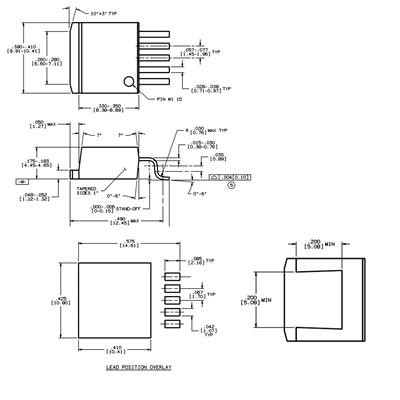

پکیج: TO-263-5 (D2PAK-5)
نوع قطعه: کپی
بستهبندی: Tape & Reel
عنوان گروه: Switching Voltage Regulators
Output Current 3 A
Output Voltage (Max) 37 V
Number of Output 1 Output
Output Voltage (Min) 1.2 V
Input Voltage MIN 4.5 V
Input Voltage MAX 40 V
Topology Buck
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand National Semiconductor
Package TO-263-5 (D2PAK-5)
رگولاتور LM2596S-ADJ یکی از پیشرفتهترین و پرکاربردترین آیسیهای رگولاتور ولتاژ کاهنده (Buck Converter) از نوع سوئیچینگ است که توسط شرکت Texas Instruments طراحی و تولید شده است. این رگولاتور با عملکرد بالا، کارایی فوقالعاده و طراحی ساده، گزینهای ایدهآل برای پروژههای صنعتی، الکترونیکی و دانشجویی محسوب میشود. با قابلیت تنظیم ولتاژ خروجی و ارائه جریان بالا، LM2596S-ADJ در بسیاری از کاربردها، از جمله منابع تغذیه، شارژرها، سیستمهای روشنایی LED و دستگاههای الکترونیکی قابل حمل، جایگاه ویژهای دارد.
ویژگیهای کلیدی LM2596S-ADJ
-
ولتاژ ورودی گسترده: پشتیبانی از ولتاژ ورودی 4.5 تا 40 ولت، مناسب برای منابع تغذیه متنوع.
-
ولتاژ خروجی قابل تنظیم: امکان تنظیم ولتاژ خروجی از 1.2 تا 37 ولت با دقت ±4% در شرایط مختلف خط و بار.
-
جریان خروجی بالا: توانایی ارائه جریان خروجی تا 3 آمپر، مناسب برای بارهای سنگین.
-
فرکانس سوئیچینگ: عملکرد در فرکانس 150 کیلوهرتز که امکان استفاده از قطعات فیلترینگ کوچکتر را فراهم میکند.
-
مصرف پایین در حالت آمادهبهکار: جریان مصرفی در حالت استندبای تنها حدود 80 میکروآمپر.
-
حفاظتهای داخلی: مجهز به حفاظت حرارتی و محدودسازی جریان برای جلوگیری از آسیب در شرایط غیرعادی.
-
پکیج TO-263-5: طراحی SMD با نصب آسان و انتقال حرارت مناسب.
مزایای استفاده از LM2596S-ADJ
-
کارایی بالا: با راندمان بالای 80-90%، این رگولاتور اتلاف انرژی را به حداقل میرساند و نیاز به هیتسینکهای بزرگ را کاهش میدهد.
-
طراحی ساده: نیاز به قطعات جانبی اندک (تنها یک سلف، دیود شاتکی و چند خازن) برای راهاندازی مدار.
-
انعطافپذیری: قابلیت استفاده در پروژههای متنوع، از جمله سیستمهای خودرو، تجهیزات صنعتی و پروژههای DIY.
-
مقاومت در برابر شرایط سخت: عملکرد پایدار در دمای -40 تا +125 درجه سانتیگراد.
کاربردهای رگولاتور LM2596S-ADJ
LM2596S-ADJ به دلیل انعطافپذیری و کارایی بالا در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه سوئیچینگ: برای تأمین ولتاژ دقیق و پایدار در دستگاههای الکترونیکی.
-
شارژرهای باتری: تنظیم ولتاژ و جریان برای شارژ ایمن باتریهای مختلف.
-
روشنایی LED: تأمین ولتاژ ثابت برای درایورهای LED با جریان بالا.
-
پروژههای دانشجویی و تحقیقاتی: مناسب برای آزمایشگاهها و نمونهسازی سریع.
-
سیستمهای خودرو و تجهیزات قابل حمل: ارائه ولتاژ پایدار در شرایط متغیر.
چرا LM2596S-ADJ انتخاب حرفهایهاست؟
این رگولاتور با ترکیب سادگی، کارایی و قابلیت اطمینان، گزینهای ایدهآل برای مهندسان و طراحان الکترونیک است. فرکانس سوئیچینگ 150 کیلوهرتز امکان استفاده از قطعات فیلتر کوچکتر را فراهم میکند که منجر به کاهش اندازه و هزینه مدار میشود. همچنین، ویژگیهای حفاظتی داخلی مانند خاموشی حرارتی و محدودسازی جریان، اطمینان از عملکرد ایمن در شرایط سخت را تضمین میکند.
سوالات متداول (FAQ)
1. رگولاتور LM2596S-ADJ برای چه نوع پروژههایی مناسب است؟
LM2596S-ADJ برای پروژههایی که نیاز به ولتاژ خروجی قابل تنظیم و جریان بالا (تا 3 آمپر) دارند، مانند منابع تغذیه سوئیچینگ، درایورهای LED، شارژرهای باتری و پروژههای الکترونیکی صنعتی و دانشجویی، ایدهآل است.
2. آیا برای راهاندازی LM2596S-ADJ نیاز به قطعات پیچیدهای است؟
خیر، این رگولاتور طراحی سادهای دارد و تنها به یک سلف، دیود شاتکی، خازنهای ورودی و خروجی و چند مقاومت برای تنظیم ولتاژ نیاز دارد. این ویژگی آن را برای طراحیهای کمهزینه و سریع مناسب میکند.
3. تفاوت LM2596S-ADJ با رگولاتورهای خطی چیست؟
برخلاف رگولاتورهای خطی که انرژی اضافی را بهصورت حرارت تلف میکنند، LM2596S-ADJ یک رگولاتور سوئیچینگ است که با راندمان بالا (80-90%) کار میکند و نیاز به هیتسینکهای بزرگ را کاهش میدهد، بنابراین برای کاربردهای کممصرف مناسبتر است.
