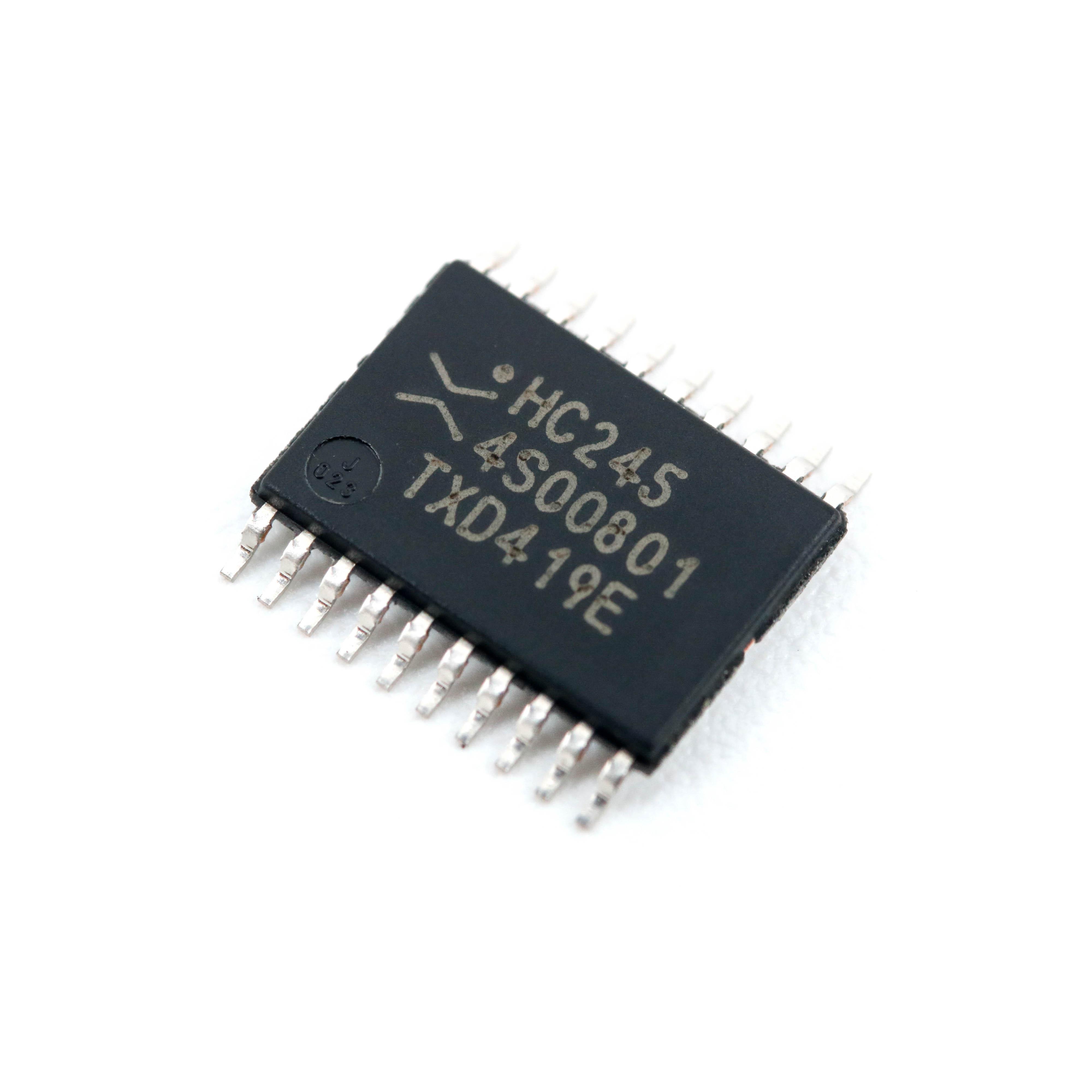

SN74HC245PW

SN74HC245PW یک تراشه‌ی ترانسیور باس هشت‌بیتی (Octal Bus Transceiver) با خروجی‌های سه‌حالته (3-State Outputs) است که توسط شرکت معتبر Texas Instruments طراحی و تولید شده است. این آی‌سی از خانواده‌ی منطقی HC (High-Speed CMOS) بوده و برای انتقال دوطرفه و ناهمزمان داده‌ها بین دو باس داده طراحی شده است. این تراشه به دلیل کارایی بالا، مصرف انرژی پایین، و قابلیت اطمینان، در پروژه‌های الکترونیکی متنوعی از جمله سیستم‌های دیجیتال، میکروکنترلرها، و تجهیزات ارتباطی کاربرد گسترده‌ای دارد.

مشخصات فنی کلیدی:

• نوع منطق: ترانسیور غیرمعکوس‌کننده (Non-Inverting Transceiver)
• تعداد کانال‌ها: 8 کانال (هشت‌بیتی)
• ولتاژ تغذیه: 2 تا 6 ولت
• جریان خروجی بالا/پایین: 7.8 میلی‌آمپر (High/Low)
• دمای کاری: -40 تا +85 درجه سانتی‌گراد

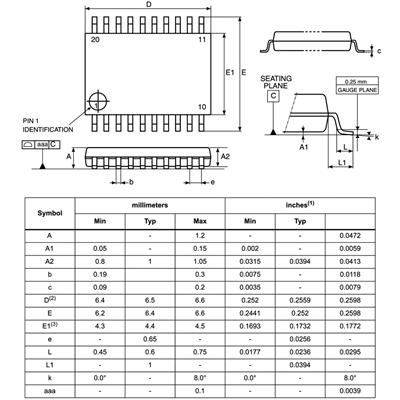

• پکیج: TSSOP-20 (20 پین، عرض 4.4 میلی‌متر)
• زمان تأخیر انتشار (Propagation Delay): 22 نانوثانیه
• خروجی سه‌حالته: امکان ایزوله کردن باس‌ها با استفاده از ورودی OE (Output Enable)
• فناوری CMOS: مصرف انرژی کم و سرعت بالا
• ویژگی‌های اضافی: دارای دیودهای گیره ورودی (Clamp Diodes) برای حفاظت در برابر ولتاژهای اضافی

کاربردها:

SN74HC245PW به دلیل طراحی انعطاف‌پذیر و عملکرد قابل اعتماد، در کاربردهای زیر بسیار مورد استفاده قرار می‌گیرد:

• رابط‌های باس داده: ارتباط بین میکروپروسسورها، میکروکنترلرها، و حافظه‌ها
• سیستم‌های دیجیتال: استفاده در سیستم‌های کنترل صنعتی، تجهیزات مخابراتی، و دستگاه‌های الکترونیکی مصرفی
• تبدیل سطوح منطقی: انتقال داده بین سیستم‌هایی با ولتاژهای مختلف
• ایزولاسیون باس: جداسازی باس‌های داده برای جلوگیری از تداخل

ویژگی‌های برجسته:

1. انعطاف‌پذیری بالا: قابلیت انتقال داده از باس A به B یا بالعکس با استفاده از ورودی DIR (Direction Control).
2. خروجی‌های سه‌حالته: امکان غیرفعال کردن خروجی‌ها (High-Impedance State) برای ایزوله کردن باس‌ها.
3. سازگاری گسترده: پشتیبانی از ولتاژهای مختلف (2 تا 6 ولت) و سازگاری با فناوری‌های TTL و CMOS.
4. طراحی کم‌مصرف: استفاده از فناوری CMOS برای کاهش مصرف انرژی، مناسب برای کاربردهای قابل حمل.

چرا SN74HC245PW انتخاب حرفه‌ای‌هاست؟

این تراشه به دلیل ترکیب سرعت بالا، مصرف انرژی پایین، و قابلیت اطمینان، یکی از گزینه‌های محبوب در طراحی مدارات دیجیتال است. توانایی آن در مدیریت انتقال داده‌های دوطرفه با حداقل نیاز

سوالات متداول (FAQ):

1. SN74HC245PW چه نوع تراشه‌ای است و چه کاربردی دارد؟
   این تراشه یک ترانسیور باس هشت‌بیتی با خروجی‌های سه‌حالته است که برای انتقال دوطرفه داده‌ها بین دو باس داده در سیستم‌های دیجیتال استفاده می‌شود. کاربردهای آن شامل رابط‌های میکروکنترلر، سیستم‌های ارتباطی، و تبدیل سطوح منطقی است.
2. آیا SN74HC245PW همچنان در دسترس است یا منسوخ شده؟
   طبق اطلاعات موجود، SN74HC245PW در برخی منابع به عنوان محصولی منسوخ (Obsolete) ذکر شده است، اما همچنان در برخی فروشگاه‌ها و توزیع‌کنندگان موجود است. برای طراحی‌های جدید، توصیه می‌شود جایگزین‌های فعال مانند SN74HC245PWR یا CD74HC245 بررسی شوند.
3. تفاوت SN74HC245PW با مدل‌های دیگر سری SN74HC245 چیست؟
   مدل‌های مختلف سری SN74HC245 (مانند SN74HC245N یا SN74HC245DWR) عمدتاً در نوع پکیج (مانند PDIP، SOIC یا TSSOP) و برخی مشخصات جزئی مانند بسته‌بندی یا دمای کاری متفاوت هستند. SN74HC245PW از پکیج TSSOP-20 استفاده می‌کند که برای نصب سطحی (SMD) مناسب است.

پیشنهاد خرید:

برای تهیه‌ی تراشه SN74HC245PW با کیفیت بالا و قیمت مناسب، می‌توانید به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی متنوعی را با ضمانت اصالت کالا ارائه می‌دهد و گزینه‌ای مطمئن برای تأمین نیازهای پروژه‌های الکترونیکی شماست.
لینک خرید: E366.ir

با خرید از E366.ir، از خدمات حرفه‌ای و ارسال سریع بهره‌مند شوید و پروژه‌های خود را با اطمینان پیش ببرید
