رگولاتور LM2596S 5.0

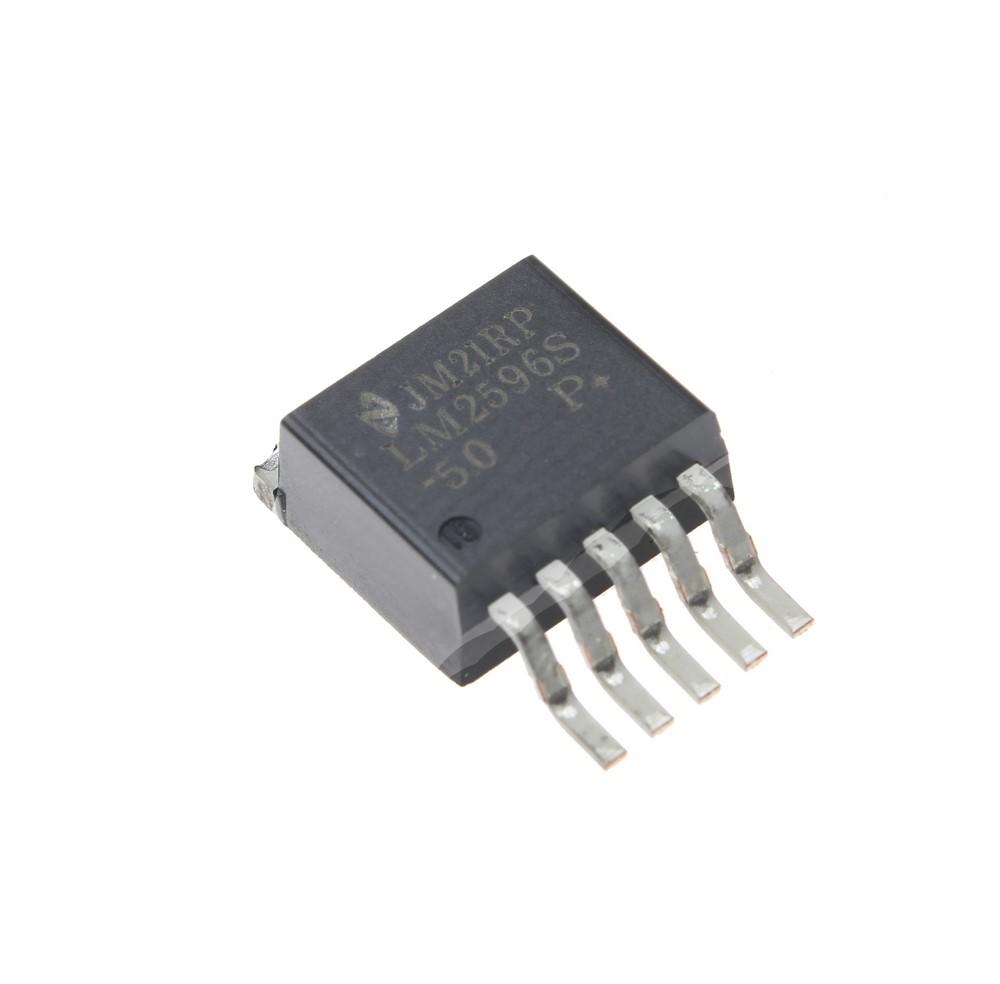

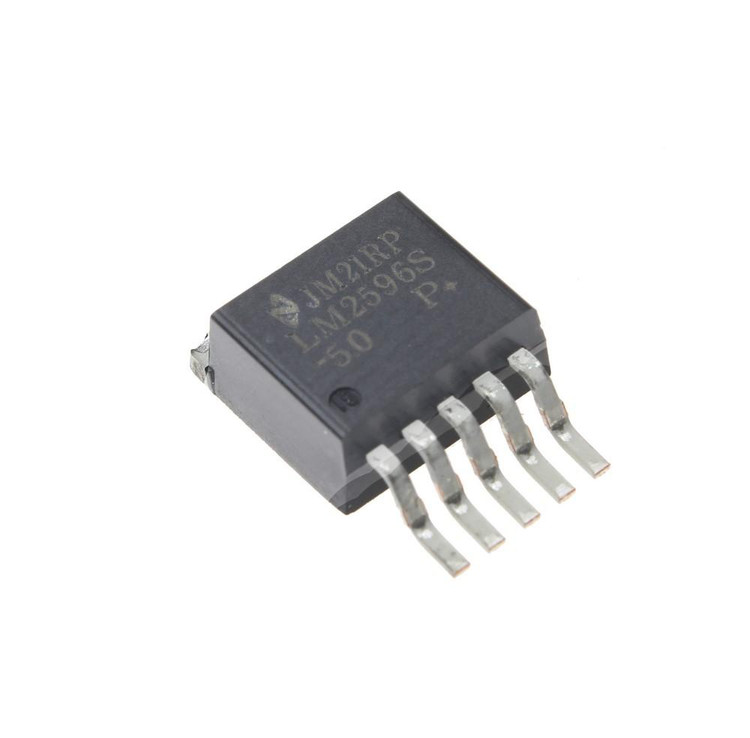

رگولاتور ولتاژ LM2596S-5.0 از شرکت Texas Instruments یک رگولاتور کاهنده (Buck Converter) پیشرفته است که برای تبدیل ولتاژ ورودی از 4.5 تا 40 ولت به خروجی ثابت 5 ولت با جریان حداکثر 3 آمپر طراحی شده است. این رگولاتور به دلیل کارایی بالا (تا 80٪)، طراحی ساده، و دوام در شرایط مختلف، انتخابی ایده‌آل برای پروژه‌های الکترونیکی حرفه‌ای و صنعتی محسوب می‌شود. بسته‌بندی TO-263-5 این رگولاتور امکان نصب سطحی (SMD) و دفع حرارت مناسب را فراهم می‌کند.

ویژگی‌های کلیدی

• ولتاژ ورودی: 4.5 تا 40 ولت DC (حداقل 1.5 ولت بالاتر از خروجی).

• ولتاژ خروجی: ثابت 5 ولت با دقت بالا (±4٪).

• جریان خروجی: تا 3 آمپر (با هیت‌سینک مناسب).

• فرکانس سوئیچینگ: 150 کیلوهرتز برای کاهش اندازه قطعات فیلتر.

• کارایی: تا 80٪ در شرایط بهینه.

• حفاظت‌ها: قابلیت خاموشی (Shutdown) با جریان نشتی کمتر از 50 میکروآمپر.

• دمای کاری: از -40 تا +125 درجه سانتی‌گراد، مناسب برای محیط‌های سخت.

• بسته‌بندی: TO-263-5 (سطح‌مونت) با قابلیت دفع حرارت بهینه.

کاربردها

رگولاتور LM2596S-5.0 در پروژه‌های متنوعی مورد استفاده قرار می‌گیرد:

• تغذیه مدارات دیجیتال: تأمین ولتاژ پایدار برای میکروکنترلرها، FPGAها، و DSPها.

• سیستم‌های خودرو: ارائه ولتاژ ثابت در سیستم‌های الکترونیکی با ورودی متغیر.

• پروژه‌های صنعتی: استفاده در دستگاه‌هایی که نیاز به رگولاسیون دقیق دارند.

• تغذیه تجهیزات قابل حمل: مناسب برای دستگاه‌های باتری‌محور با نیاز به ولتاژ 5 ولت.

• شارژرها و آداپتورها: تأمین توان برای مدارات شارژ و تجهیزات کم‌مصرف.

مزایا

• طراحی ساده: نیاز به حداقل قطعات خارجی (القاگر، خازن، و دیود شاتکی).

• اندازه جمع‌وجور: بسته‌بندی TO-263-5 برای کاربردهای با فضای محدود.

• مقرون‌به‌صرفه: عملکرد بالا با هزینه پایین.

• انعطاف‌پذیری: سازگار با طیف وسیعی از ولتاژهای ورودی.

مشخصات فنی دقیق

• نوع رگولاتور: Buck (کاهنده ولتاژ).

• پین‌ها:

  • پین 1 (Vin): ورودی ولتاژ.

  • پین 2 (Vout): خروجی ولتاژ 5 ولت.

  • پین 3 (GND): زمین.

  • پین 4 (Feedback): برای تنظیم داخلی ولتاژ (ثابت در نسخه 5.0).

  • پین 5 (ON/OFF): فعال/غیرفعال کردن رگولاتور (اتصال به زمین برای فعال‌سازی).

• جریان نشتی در حالت خاموش: کمتر از 50 میکروآمپر.

• القاگر پیشنهادی: 33 تا 68 میکروهانری برای کارایی بهینه.

• خازن‌های ورودی/خروجی: خازن‌های سرامیکی یا الکترولیتی با ظرفیت مناسب (طبق دیتاشیت).

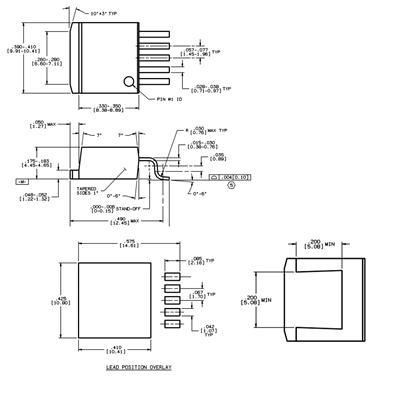

• ابعاد بسته‌بندی: استاندارد TO-263-5 (تقریباً 10.2 × 8.7 × 4.6 میلی‌متر).

• وزن: حدود 1.5 گرم.

چرا LM2596S-5.0 انتخاب حرفه‌ای‌هاست؟

رگولاتور LM2596S-5.0 با فرکانس سوئیچینگ 150 کیلوهرتز، امکان استفاده از القاگرها و خازن‌های کوچک‌تر را فراهم می‌کند که منجر به کاهش هزینه و اندازه مدار می‌شود. این رگولاتور با قابلیت کار در دماهای بالا و پایین و جریان نشتی بسیار کم در حالت خاموش، برای کاربردهای صنعتی و باتری‌محور بسیار مناسب است. همچنین، طراحی robust آن، دوام و پایداری طولانی‌مدت را تضمین می‌کند.

نکات طراحی

• هیت‌سینک: در جریان‌های بالاتر از 2 آمپر یا ولتاژ ورودی زیاد، استفاده از هیت‌سینک توصیه می‌شود.

• فیلتر EMI: افزودن خازن‌های سرامیکی در ورودی و خروجی برای کاهش نویز.

• انتخاب القاگر: القاگر با جریان اشباع بالاتر از 3 آمپر و مقاومت کم انتخاب شود.

• چیدمان PCB: مسیرهای کوتاه و ضخیم برای جریان بالا و قرارگیری خازن‌ها نزدیک به پین‌ها.

سوالات متداول (FAQ)

1. آیا LM2596S-5.0 برای تغذیه مدارات حساس مناسب است؟

بله، با افزودن فیلترهای مناسب (خازن‌های ورودی و خروجی) و طراحی دقیق PCB، این رگولاتور برای مدارات حساس مانند میکروکنترلرها مناسب است.

2. آیا نیاز به هیت‌سینک در جریان‌های کم وجود دارد؟

در جریان‌های کمتر از 1.5 آمپر و ولتاژ ورودی نزدیک به خروجی (مثلاً 7 ولت)، معمولاً نیازی به هیت‌سینک نیست، اما دمای رگولاتور باید بررسی شود.

3. تفاوت LM2596S-5.0 با LM2596-ADJ چیست؟

نسخه 5.0 خروجی ثابت 5 ولت دارد، در حالی که نسخه ADJ امکان تنظیم ولتاژ خروجی از 1.2 تا 37 ولت را با مقاومت‌های خارجی فراهم می‌کند.
