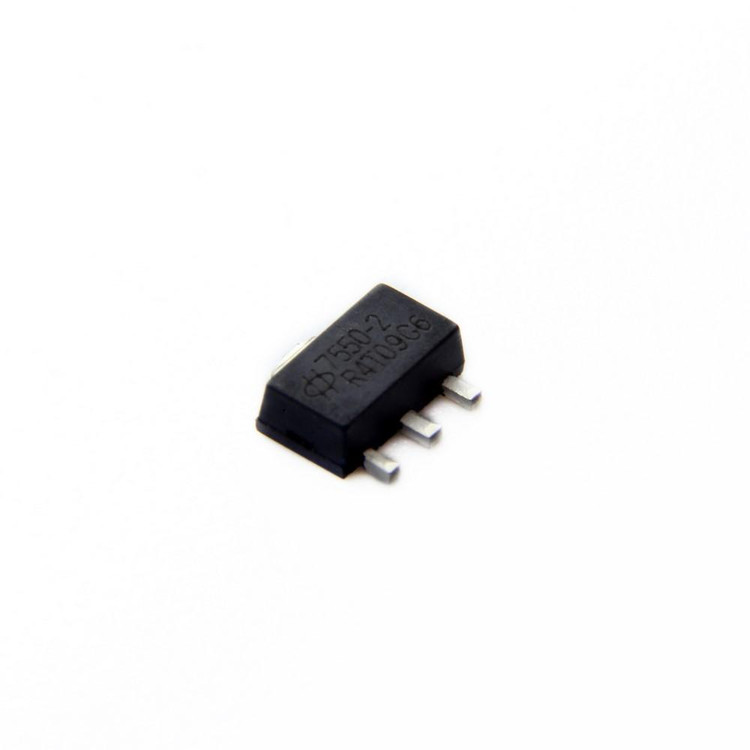

رگولاتور HT7550-2
HT7550 2
ندارد - کالای اصل 🏅
توضیحات
نام قطعه:رگولاتور HT7550-2
نام کارخانهای: HT7550-2
جریان خروجی 100 میلی آمپر
منفی یا مثبت Positive قطب
دقت 80 میلی ولت
نوع خروجی Fixed
ولتاژ رهایی 0.25 ولت
ولتاژ خروجی 5.0 ولت
بیشترین ولتاژ ورودی 24 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 1000 عدد
برند: Holtek Semiconductor

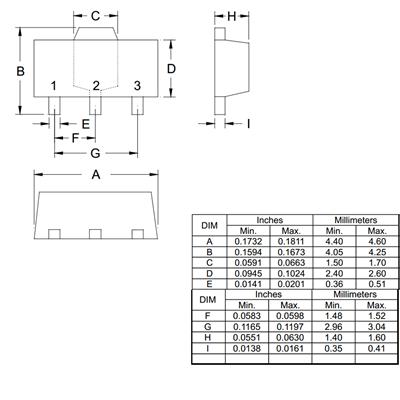

پکیج: SOT-89
بستهبندی: Tape & Reel
عنوان گروه: LDO Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 5.0 ولت100میلی آمپر Low Power Low Dropout Voltage Regulators , Positive , Fixed , Output Voltage : 5.0V , Output Current : 100mA , input Voltage : 24V
Output Current 100 mA
Polarity Positive Type
Tolerance 80 mv
Output Type Fixed
Dropout Voltage 0.25 V
Output Voltage (Min) 5.0 V
Input Voltage MAX 24 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Holtek Semiconductor
Package SOT-89
نقد و بررسی
رگولاتور ولتاژ HT7550-2 از شرکت Holtek Semiconductor Inc یک رگولاتور ولتاژ خطی (LDO) با توان پایین و عملکرد بالا است که برای کاربردهای الکترونیکی حساس طراحی شده است. این محصول با بهرهگیری از فناوری CMOS، ویژگیهایی نظیر مصرف توان پایین، افت ولتاژ کم و ضریب دمایی پایین را ارائه میدهد که آن را به گزینهای ایدهآل برای تجهیزات الکترونیکی مدرن تبدیل کرده است. در ادامه، به بررسی ویژگیها، مشخصات فنی، کاربردها و مزایای این محصول میپردازیم.
مشخصات فنی
-
نوع رگولاتور: رگولاتور ولتاژ خطی (LDO)
-
ولتاژ ورودی: تا 24 ولت
-
ولتاژ خروجی ثابت: 5 ولت
-
جریان خروجی: حداکثر 100 میلیآمپر
-
افت ولتاژ (Dropout Voltage): 100 میلیولت
-
مصرف توان: بسیار پایین (Low Quiescent Current)
-
ضریب دمایی: پایین، برای عملکرد پایدار در دماهای مختلف
-
بستهبندی: SOT-89-3، TO-92 و سایر بستهبندیهای استاندارد
-
دمای کاری: -40 تا +85 درجه سانتیگراد
این مشخصات، HT7550-2 را برای استفاده در محیطهای صنعتی و تجاری که نیاز به پایداری و کارایی بالا دارند، مناسب میسازد.
ویژگیهای کلیدی
-
مصرف توان پایین: طراحی شده برای کاربردهایی که نیاز به صرفهجویی در انرژی دارند، مانند دستگاههای قابل حمل و باتریمحور.
-
افت ولتاژ کم: با افت ولتاژ 100 میلیولت، این رگولاتور کارایی بالایی در تبدیل ولتاژ ارائه میدهد.
-
پشتیبانی از ولتاژ ورودی بالا: توانایی تحمل ولتاژ ورودی تا 24 ولت، آن را برای کاربردهای متنوع مناسب میکند.
-
پایداری دمایی: ضریب دمایی پایین، عملکرد پایدار را در شرایط دمایی مختلف تضمین میکند.
-
طراحی جمعوجور: بستهبندیهای متنوع مانند SOT-89-3 امکان استفاده در طراحیهای با فضای محدود را فراهم میکند.
کاربردها
HT7550-2 به دلیل ویژگیهای منحصربهفرد خود در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
تجهیزات باتریمحور: مانند سنسورها، دستگاههای IoT و گجتهای قابل حمل.
-
تجهیزات ارتباطی: برای تأمین ولتاژ پایدار در ماژولهای ارتباطی.
-
سیستمهای صوتی و تصویری: برای ارائه ولتاژ دقیق و بدون نویز.
-
پروژههای الکترونیکی DIY: مناسب برای طراحان و مهندسان در پروژههای تحقیقاتی و توسعه.
مزایا
-
کارایی بالا: ارائه ولتاژ خروجی ثابت با حداقل نویز و اعوجاج.
-
هزینه مقرونبهصرفه: قیمتی رقابتی در مقایسه با سایر رگولاتورهای LDO با مشخصات مشابه.
-
انعطافپذیری: سازگاری با نیازهای مختلف پروژهها به دلیل تنوع بستهبندی و ولتاژ ورودی بالا.
-
قابلیت اطمینان: تولید شده توسط Holtek، برندی معتبر در صنعت نیمههادیها.
سوالات متداول (FAQ)
1. رگولاتور HT7550-2 برای چه نوع پروژههایی مناسب است؟
HT7550-2 برای پروژههایی که نیاز به ولتاژ خروجی ثابت 5 ولت با جریان تا 100 میلیآمپر دارند، ایدهآل است. این شامل دستگاههای باتریمحور، سنسورها، ماژولهای IoT و تجهیزات صوتی-تصویری میشود.
2. آیا این رگولاتور در برابر دماهای بالا مقاوم است؟
بله، HT7550-2 با محدوده دمایی کاری -40 تا +85 درجه سانتیگراد و ضریب دمایی پایین، عملکرد پایداری در شرایط دمایی مختلف ارائه میدهد.
3. تفاوت HT7550-2 با سایر مدلهای سری HT75XX چیست؟
HT7550-2 نسخهای با ولتاژ خروجی ثابت 5 ولت است. سایر مدلهای سری HT75XX ممکن است ولتاژهای خروجی متفاوتی (مانند 3.3 ولت یا 7 ولت) یا ویژگیهای اضافی مانند حفاظتهای خاص ارائه دهند.
