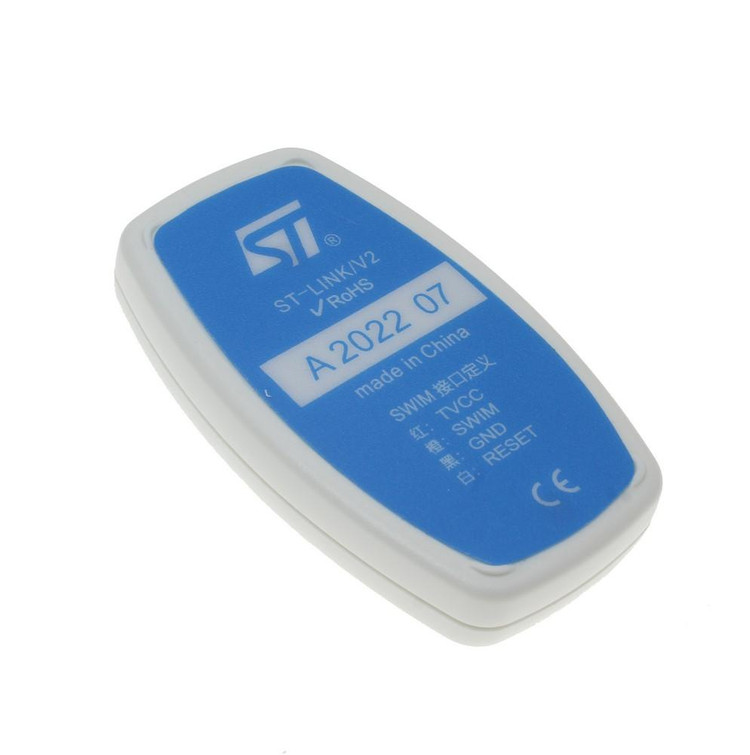

ST-LINK/V2 یک ابزار حرفه‌ای و قدرتمند برای برنامه‌ریزی و دیباگ درون‌مدار (In-Circuit Debugger/Programmer) است که توسط شرکت STMicroelectronics طراحی و تولید شده است. این ابزار به‌طور خاص برای توسعه‌دهندگان و مهندسان سیستم‌های نهفته (Embedded Systems) طراحی شده و با میکروکنترلرهای سری STM8 و STM32 سازگار است. با استفاده از رابط‌های SWIM (Single-Wire Interface Module) و JTAG/SWD (Serial Wire Debugging)، این دستگاه امکان ارتباط سریع و قابل اعتماد با میکروکنترلرهای هدف را فراهم می‌کند. در ادامه، ویژگی‌ها، مزایا و کاربردهای این ابزار را به‌صورت جامع بررسی می‌کنیم.

ویژگی‌های کلیدی ST-LINK/V2

1. سازگاری گسترده: ST-LINK/V2 از تمامی میکروکنترلرهای STM8 و STM32 پشتیبانی می‌کند و با محیط‌های توسعه نرم‌افزاری مانند STM32CubeIDE، ST Visual Develop (STVD)، ST Visual Programmer (STVP)، IAR، Keil و Atollic TrueSTUDIO سازگار است.
2. رابط‌های ارتباطی پیشرفته:
   • SWIM: برای برنامه‌ریزی و دیباگ میکروکنترلرهای STM8 با سرعت بالا (تا 12.8 کیلوبایت بر ثانیه در حالت پرسرعت).
   • JTAG/SWD: برای ارتباط با میکروکنترلرهای STM32 با پشتیبانی از ولتاژ 1.65 تا 3.6 ولت در رابط JTAG/SWD و تا 5.5 ولت در رابط SWIM.
3. دیباگ پیشرفته: قابلیت‌هایی مانند اجرای برنامه به‌صورت مرحله‌به‌مرحله (Step-by-Step)، تنظیم نقاط توقف (Breakpoints)، مشاهده متغیرها و رجیسترها به‌صورت بلادرنگ و مدیریت حافظه فلش.
4. طراحی مقاوم و ایمن: نسخه ST-LINK/V2-ISOL با ایزولاسیون دیجیتال بین کامپیوتر و برد هدف، توانایی تحمل ولتاژ تا 1000 ولت RMS را ارائه می‌دهد، که برای محیط‌های صنعتی و حساس ایده‌آل است.
5. اتصال USB 2.0: رابط USB پرسرعت برای اتصال آسان به کامپیوتر و انتقال داده‌های سریع و پایدار.
6. به‌روزرسانی فریمور: پشتیبانی از به‌روزرسانی خودکار فریمور برای سازگاری با نسخه‌های جدید نرم‌افزارها و میکروکنترلرهای آینده.

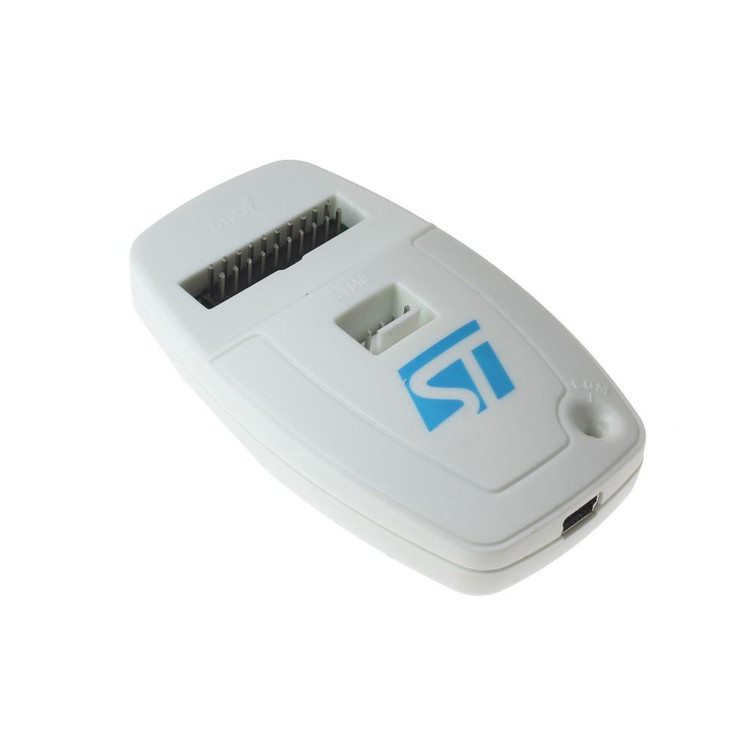

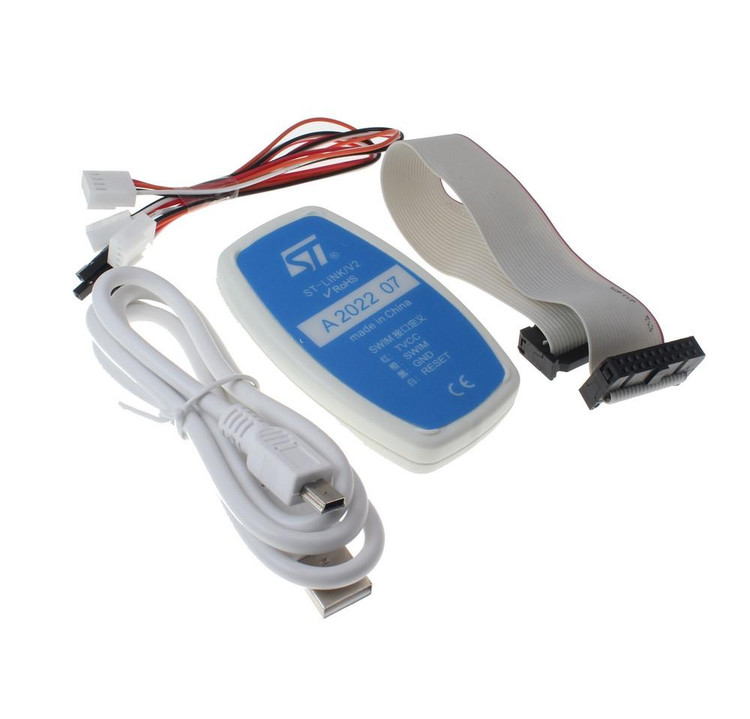

7. طراحی ارگونومیک و قابل حمل: بدنه آلومینیومی مقاوم با حکاکی لیزری مشخصات رابط‌ها، همراه با کابل‌های استاندارد SWIM و JTAG/SWD با کانکتورهای ERNI و 20 پین.

مزایای استفاده از ST-LINK/V2

• انعطاف‌پذیری بالا: مناسب برای پروژه‌های تحقیقاتی، آموزشی و صنعتی، از توسعه نمونه اولیه تا تولید انبوه.
• کارایی بالا: سرعت برنامه‌ریزی و دیباگ بالا، کاهش زمان توسعه و افزایش بهره‌وری.
• قابلیت اطمینان: محافظت داخلی با فیوز 500 میلی‌آمپری برای جلوگیری از آسیب به مادربرد کامپیوتر یا برد هدف.
• هزینه مقرون‌به‌صرفه: با توجه به ویژگی‌های حرفه‌ای، قیمت مناسب این ابزار آن را به گزینه‌ای ایده‌آل برای توسعه‌دهندگان تبدیل کرده است.
• پشتیبانی گسترده: سازگاری با ابزارهای نرم‌افزاری متعدد و ارائه درایورهای به‌روز برای سیستم‌عامل‌های ویندوز، لینوکس و مک.

کاربردها

ST-LINK/V2 در طیف گسترده‌ای از پروژه‌های مبتنی بر میکروکنترلرهای STM8 و STM32 استفاده می‌شود، از جمله:

• اینترنت اشیا (IoT): توسعه دستگاه‌های هوشمند با قابلیت اتصال به شبکه.
• اتوماسیون صنعتی: طراحی سیستم‌های کنترل صنعتی و رباتیک.
• پروژه‌های آموزشی: یادگیری برنامه‌نویسی و دیباگ میکروکنترلرها در دانشگاه‌ها و دوره‌های آموزشی.
• الکترونیک مصرفی: توسعه محصولات الکترونیکی مانند گجت‌ها و دستگاه‌های هوشمند خانگی.
• پروژه‌های هوافضا و خودروسازی: استفاده در سیستم‌های نهفته حساس با نیاز به دیباگ دقیق.

سوالات متداول (FAQ)

1. آیا ST-LINK/V2 با STM32CubeIDE سازگار است؟
   بله، ST-LINK/V2 به‌طور کامل با STM32CubeIDE و STM32CubeProgrammer سازگار است و امکان برنامه‌ریزی و دیباگ میکروکنترلرهای STM8 و STM32 را با این ابزارها فراهم می‌کند.
2. آیا این ابزار برای پروژه‌های صنعتی مناسب است؟
   بله، ST-LINK/V2 و به‌ویژه نسخه ST-LINK/V2-ISOL با ایزولاسیون دیجیتال و تحمل ولتاژ تا 1000 ولت RMS، برای توسعه و تولید در محیط‌های صنعتی بسیار مناسب است.
3. چگونه ST-LINK/V2 را به میکروکنترلر متصل کنم؟
   برای STM8 از رابط SWIM (با کابل‌های استاندارد یا کانکتور 2.54 میلی‌متری) و برای STM32 از رابط JTAG/SWD (با کابل 20 پین) استفاده کنید. اطمینان حاصل کنید که VCC و GND به‌درستی متصل شده‌اند تا از آسیب به دستگاه جلوگیری شود.

چرا ST-LINK/V2 را انتخاب کنید؟

ST-LINK/V2 با ترکیب کارایی، قابلیت اطمینان و انعطاف‌پذیری، یک ابزار ضروری برای هر توسعه‌دهنده‌ای است که با میکروکنترلرهای STM8 و STM32 کار می‌کند. این دستگاه نه‌تنها برای توسعه‌دهندگان حرفه‌ای، بلکه برای علاقه‌مندان و دانشجویان نیز گزینه‌ای ایده‌آل است که می‌خواهند پروژه‌های خود را با دقت و سرعت بالا به انجام برسانند.
