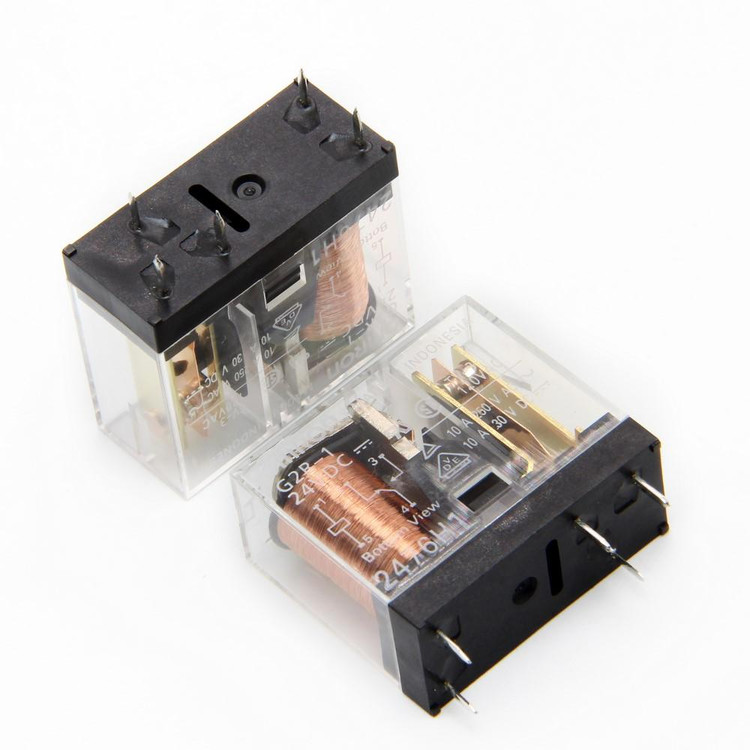

رله شیشه ای امرون 24 ولت 10 آمپر 1کنتاکت

رله G2R-1-DC24 از شرکت اومرون (Omron Electronics) یکی از محصولات برجسته در دسته رله‌های قدرت PCB (مدار چاپی) با کارایی بالا و حساسیت فوق‌العاده است. این رله عمومی (General Purpose Relay) با طراحی تک‌قطبی (SPDT) و ظرفیت جابجایی جریان تا 10 آمپر، برای کاربردهای متنوع صنعتی و خانگی ایده‌آل است. این محصول به دلیل ویژگی‌های ایمنی‌محور، مقاومت بالا در برابر لرزش و شوک، و طراحی با دوام، انتخابی مطمئن برای پروژه‌های حرفه‌ای و صنعتی محسوب می‌شود.

ویژگی‌های کلیدی

• نوع رله: رله قدرت تک‌قطبی (SPDT) با قابلیت جابجایی تماس NO/NC (Normally Open/Normally Closed).

• ولتاژ کویل: 24 ولت DC.

• ظرفیت جابجایی: 10 آمپر در 250 ولت AC یا 30 ولت DC.

• فاصله خزنده (Creepage Distance): حداقل 8 میلی‌متر بین کویل و کنتاکت‌ها، که ایمنی بالایی را تضمین می‌کند.

• مقاومت عایقی: دی‌الکتریک استحکام 5000 ولت بین کویل و کنتاکت‌ها و مقاومت در برابر سرج تا 10000 ولت.

• مقاومت تماس: مقاومت تماس بسیار پایین (≤0.2mΩ) که گرمای تولیدشده روی PCB را به حداقل می‌رساند.

• طراحی: نوع غیرلچینگ (Non-Latching)، نیمه‌مهر و موم (Semi-Sealed) و مناسب برای نصب روی برد مدار چاپی (PCB).

• دوام و پایداری: مدار مغناطیسی با ثبات بالا برای استقامت طولانی‌مدت و مقاومت در برابر لرزش و شوک.

• کاربردها: مناسب برای سیستم‌های اتوماسیون صنعتی، تجهیزات خانگی، ایستگاه‌های شارژ خودروهای برقی (EV)، و سایر کاربردهای با جریان بالا.

مزایا

رله G2R-1-DC24 به دلیل طراحی جمع‌وجور (ابعاد 29 × 13 × 25.5 میلی‌متر) و مصرف انرژی پایین، گزینه‌ای عالی برای کاربردهایی است که نیاز به جابجایی جریان بالا در فضای محدود دارند. این رله با استانداردهای ایمنی بین‌المللی سازگار است و عملکرد قابل اعتمادی در محیط‌های سخت صنعتی ارائه می‌دهد. همچنین، ساختار نیمه‌مهر و موم آن، تعادل مناسبی بین حفاظت در برابر گرد و غبار و تهویه برای جلوگیری از گرمای بیش از حد فراهم می‌کند.

کاربردها

رله G2R-1-DC24 به طور گسترده در صنایع مختلف استفاده می‌شود:

• اتوماسیون صنعتی: کنترل تجهیزات و ماشین‌آلات صنعتی.

• صنعت خودرو: استفاده در ایستگاه‌های شارژ خودروهای برقی و سیستم‌های مرتبط.

• لوازم خانگی: کنترل بارهای مقاومتی و القایی در دستگاه‌های خانگی.

• سیستم‌های تهویه و گرمایش (HVAC): مدیریت بارهای الکتریکی در سیستم‌های گرمایش و سرمایش.

• پروژه‌های الکترونیکی: مناسب برای طراحی‌های PCB با نیاز به جابجایی ایمن جریان بالا.

سوالات متداول (FAQ)

1. رله G2R-1-DC24 برای چه نوع کاربردهایی مناسب است؟

رله G2R-1-DC24 برای کاربردهای متنوعی از جمله اتوماسیون صنعتی، سیستم‌های شارژ خودروهای برقی، لوازم خانگی، و پروژه‌های الکترونیکی با نیاز به جابجایی جریان تا 10 آمپر مناسب است. طراحی SPDT این رله امکان کنترل مدارهای NO و NC را فراهم می‌کند، که آن را برای پروژه‌های پیچیده و متنوع ایده‌آل می‌سازد.

2. آیا رله G2R-1-DC24 در برابر شرایط محیطی سخت مقاوم است؟

بله، این رله با داشتن مقاومت بالا در برابر لرزش و شوک، و همچنین طراحی نیمه‌مهر و موم، برای استفاده در محیط‌های صنعتی سخت مناسب است. فاصله خزنده 8 میلی‌متری و استحکام دی‌الکتریک 5000 ولت، ایمنی و پایداری آن را در شرایط چالش‌برانگیز تضمین می‌کند.

3. چگونه می‌توان رله G2R-1-DC24 را روی برد PCB نصب کرد؟

این رله به طور خاص برای نصب روی برد مدار چاپی (PCB) طراحی شده است. کافی است پین‌های رله را با توجه به دیتاشیت و چیدمان PCB به درستی لحیم کنید. اطمینان حاصل کنید که ولتاژ کویل (24 ولت DC) به درستی تأمین شده و جهت‌گیری کنتاکت‌ها (NO/NC) با نیاز مدار شما سازگار باشد.
