رله شیشه ای امرون 12 ولت 16 آمپر 1 کنتاکت
ولتاژ
12V
مقدار جریان
16A
تعداد کنتاکت
1
نام قطعه: رله G2R 1 E DC12
نام کارخانهای: G2R-1-E-DC12
مقدار جریان 10 آمپر
ولتاژ سیم پیچ 12 ولت
فرم اتصال SPDT (1 Form C)
ولتاژ سوئیچ 380 ولت
نوع Standard
نوع نصب روی برد Through Hole
تعداد در بسته: 100 عدد
برند: Omron Electronics
پکیج: Through-hole
بستهبندی: Tray
عنوان گروه: General Purpose Relays
Current Rating 10 A
Coil Voltage 12 VDC
Contact Form SPDT (1 Form C)
Switch Voltage 380 V
Type Standard
Mounting Style Through Hole
Brand Omron Electronics
Package Through-hole

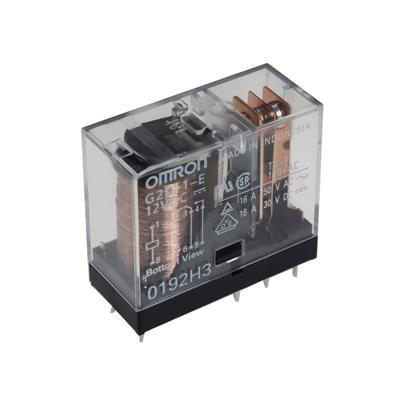

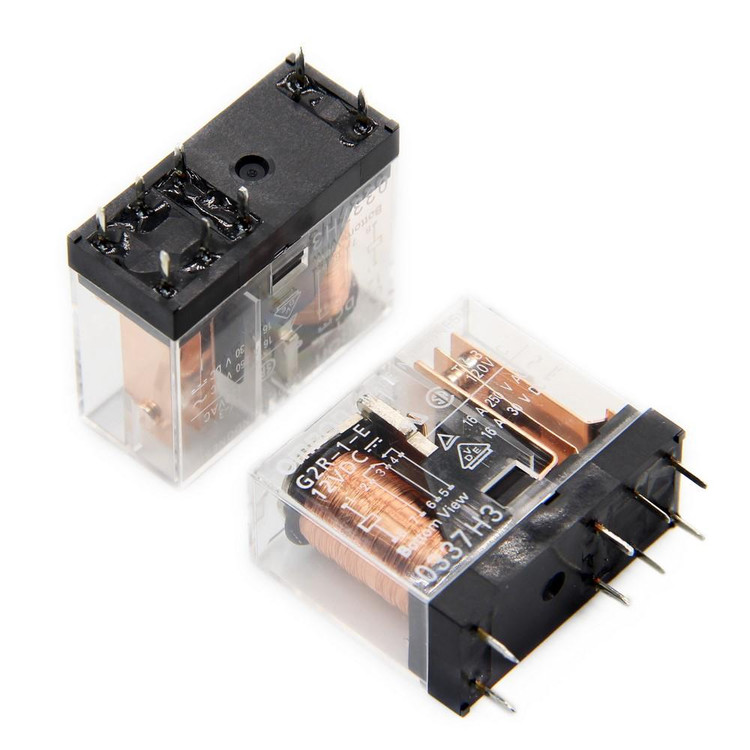

رله Omron G2R-1-E-DC12 یکی از محصولات برجسته شرکت اومرون (Omron) در دسته رلههای عمومی (General Purpose Relays) است که به دلیل عملکرد قابل اعتماد، ظرفیت بالا و طراحی ایمن، در کاربردهای صنعتی و اتوماسیون به طور گسترده استفاده میشود. این رله با ولتاژ کویل 12 ولت DC و پیکربندی SPDT (Single Pole Double Throw) طراحی شده است که امکان سوئیچینگ بین دو مدار را فراهم میکند. با ظرفیت سوئیچینگ 16 آمپر و طراحی مقاوم در برابر شوک و لرزش، این رله گزینهای ایدهآل برای کنترل پنلها، ماشینآلات صنعتی و سیستمهای اتوماسیون است.
ویژگیهای کلیدی
-
پیکربندی تماس: SPDT (یک پل دو طرفه، شامل NO و NC)
-
ولتاژ کویل: 12 ولت DC
-
ظرفیت سوئیچینگ: تا 16 آمپر در 250 ولت AC یا 30 ولت DC
-
استحکام دیالکتریک: 5000 ولت بین کویل و کنتاکتها
-
مقاومت در برابر شوک و لرزش: طراحی شده برای محیطهای صنعتی سخت
-
فاصله خزندگی (Creepage Distance): حداقل 8 میلیمتر بین کویل و کنتاکت
-
مقاومت تماس کم: ≤0.2mΩ برای کاهش گرمای تولیدی روی PCB
-
نوع نصب: نصب روی برد PCB (Through-Hole)
-
طراحی ایمن: دارای استانداردهای ایمنی و مقاومت در برابر نوسانات الکتریکی تا 10,000 ولت
این رله با طراحی بدون سرب و عاری از کادمیوم، با استانداردهای زیستمحیطی RoHS سازگار است و برای استفاده در پروژههای صنعتی پایدار مناسب است.
کاربردها
رله G2R-1-E-DC12 به دلیل انعطافپذیری و عملکرد بالا در طیف وسیعی از کاربردها مورد استفاده قرار میگیرد:
-
اتوماسیون صنعتی: کنترل موتورها، سیستمهای گرمایش و سرمایش، و تجهیزات تولید
-
کنترل پنلها: مدیریت مدارهای الکتریکی در تابلوهای برق
-
سیستمهای HVAC: کنترل سیستمهای تهویه مطبوع و تجهیزات مرتبط
-
پروژههای الکترونیکی: مناسب برای پروژههای DIY و طراحی مدارهای کنترلی
مزایا
-
قابلیت اطمینان بالا: مدار مغناطیسی پایدار برای دوام طولانی در کاربردهای لچینگ
-
طراحی کمحجم: با ابعاد 13.5 × 29 میلیمتر، مناسب برای نصب در فضاهای محدود
-
عملکرد در شرایط سخت: مقاومت عالی در برابر ارتعاشات و شوکهای مکانیکی
-
انعطافپذیری: پشتیبانی از سوئیچینگ AC و DC با ظرفیت بالا
سوالات متداول (FAQ)
1. رله G2R-1-E-DC12 برای چه نوع بارهایی مناسب است؟
این رله برای بارهای مقاومتی و القایی با ظرفیت تا 16 آمپر و ولتاژ 250 ولت AC یا 30 ولت DC مناسب است. برای کاربردهایی مانند موتورها، هیترها و سیستمهای روشنایی ایدهآل است، اما برای بارهای سنگینتر باید مشخصات دقیق بررسی شود.
2. آیا این رله برای نصب روی PCB مناسب است؟
بله، رله G2R-1-E-DC12 برای نصب روی برد PCB با فناوری Through-Hole طراحی شده است و با طراحی کمحجم و فاصله خزندگی 8 میلیمتری، ایمنی و کارایی بالایی را ارائه میدهد.
3. چگونه میتوان از دوام طولانیمدت این رله اطمینان حاصل کرد؟
برای افزایش طول عمر رله، از استفاده در محدوده ولتاژ و جریان نامی اطمینان حاصل کنید، از اضافهبار جلوگیری کنید و در محیطهایی با دمای مناسب (معمولاً بین -40 تا +70 درجه سانتیگراد) استفاده کنید.
