رله G2R 1 E DC12

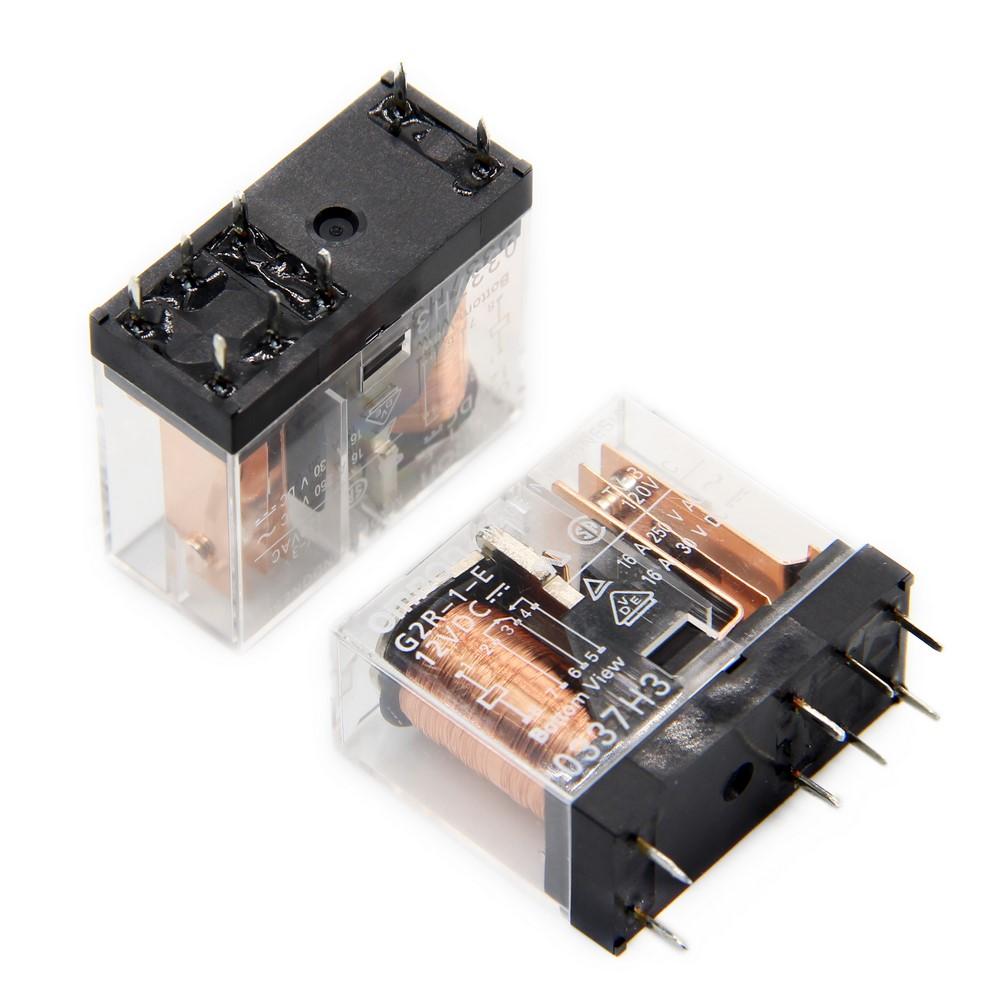

رله Omron G2R-1-E-DC12 یکی از محصولات برجسته شرکت اومرون (Omron) در دسته رله‌های عمومی (General Purpose Relays) است که به دلیل عملکرد قابل اعتماد، ظرفیت بالا و طراحی ایمن، در کاربردهای صنعتی و اتوماسیون به طور گسترده استفاده می‌شود. این رله با ولتاژ کویل 12 ولت DC و پیکربندی SPDT (Single Pole Double Throw) طراحی شده است که امکان سوئیچینگ بین دو مدار را فراهم می‌کند. با ظرفیت سوئیچینگ 16 آمپر و طراحی مقاوم در برابر شوک و لرزش، این رله گزینه‌ای ایده‌آل برای کنترل پنل‌ها، ماشین‌آلات صنعتی و سیستم‌های اتوماسیون است.

ویژگی‌های کلیدی

• پیکربندی تماس: SPDT (یک پل دو طرفه، شامل NO و NC)

• ولتاژ کویل: 12 ولت DC

• ظرفیت سوئیچینگ: تا 16 آمپر در 250 ولت AC یا 30 ولت DC

• استحکام دی‌الکتریک: 5000 ولت بین کویل و کنتاکت‌ها

• مقاومت در برابر شوک و لرزش: طراحی شده برای محیط‌های صنعتی سخت

• فاصله خزندگی (Creepage Distance): حداقل 8 میلی‌متر بین کویل و کنتاکت

• مقاومت تماس کم: ≤0.2mΩ برای کاهش گرمای تولیدی روی PCB

• نوع نصب: نصب روی برد PCB (Through-Hole)

• طراحی ایمن: دارای استانداردهای ایمنی و مقاومت در برابر نوسانات الکتریکی تا 10,000 ولت

این رله با طراحی بدون سرب و عاری از کادمیوم، با استانداردهای زیست‌محیطی RoHS سازگار است و برای استفاده در پروژه‌های صنعتی پایدار مناسب است.

کاربردها

رله G2R-1-E-DC12 به دلیل انعطاف‌پذیری و عملکرد بالا در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• اتوماسیون صنعتی: کنترل موتورها، سیستم‌های گرمایش و سرمایش، و تجهیزات تولید

• کنترل پنل‌ها: مدیریت مدارهای الکتریکی در تابلوهای برق

• سیستم‌های HVAC: کنترل سیستم‌های تهویه مطبوع و تجهیزات مرتبط

• پروژه‌های الکترونیکی: مناسب برای پروژه‌های DIY و طراحی مدارهای کنترلی

مزایا

• قابلیت اطمینان بالا: مدار مغناطیسی پایدار برای دوام طولانی در کاربردهای لچینگ

• طراحی کم‌حجم: با ابعاد 13.5 × 29 میلی‌متر، مناسب برای نصب در فضاهای محدود

• عملکرد در شرایط سخت: مقاومت عالی در برابر ارتعاشات و شوک‌های مکانیکی

• انعطاف‌پذیری: پشتیبانی از سوئیچینگ AC و DC با ظرفیت بالا

سوالات متداول (FAQ)

1. رله G2R-1-E-DC12 برای چه نوع بارهایی مناسب است؟

این رله برای بارهای مقاومتی و القایی با ظرفیت تا 16 آمپر و ولتاژ 250 ولت AC یا 30 ولت DC مناسب است. برای کاربردهایی مانند موتورها، هیترها و سیستم‌های روشنایی ایده‌آل است، اما برای بارهای سنگین‌تر باید مشخصات دقیق بررسی شود.

2. آیا این رله برای نصب روی PCB مناسب است؟

بله، رله G2R-1-E-DC12 برای نصب روی برد PCB با فناوری Through-Hole طراحی شده است و با طراحی کم‌حجم و فاصله خزندگی 8 میلی‌متری، ایمنی و کارایی بالایی را ارائه می‌دهد.

3. چگونه می‌توان از دوام طولانی‌مدت این رله اطمینان حاصل کرد؟

برای افزایش طول عمر رله، از استفاده در محدوده ولتاژ و جریان نامی اطمینان حاصل کنید، از اضافه‌بار جلوگیری کنید و در محیط‌هایی با دمای مناسب (معمولاً بین -40 تا +70 درجه سانتی‌گراد) استفاده کنید.
