آیسی VIPER22A
VIPER22A
ندارد - کالای اصل 🏅
موجود در انبار E366 فروشگاه تخصصی قطعات الکترونیک و برق
ارسال از امروز
20,100 تومان
مشاهده محصول در سبد خرید

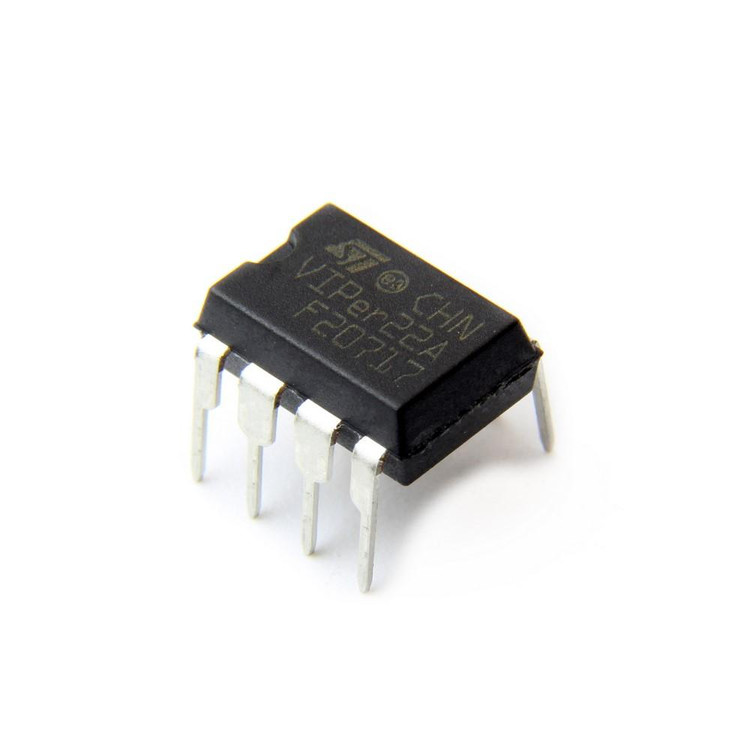

VIPER22A یک آیسی کنترلر منبع تغذیه سوئیچینگ (SMPS) پیشرفته از شرکت STMicroelectronics است که به دلیل طراحی یکپارچه و عملکرد بهینه در کاربردهای تبدیل توان AC به DC، در میان مهندسان الکترونیک بسیار محبوب است. این آیسی با ترکیب یک کنترلر PWM (مدولاسیون عرض پالس) و یک ماسفت قدرت 700 ولتی در یک تراشه واحد، راه‌حلی فشرده و مقرون‌به‌صرفه برای طراحی منابع تغذیه آفلاین ارائه می‌دهد. این محصول به‌طور خاص برای کاربردهایی با توان پایین طراحی شده و به دلیل کارایی بالا، مصرف توان کم در حالت آماده‌به‌کار و ویژگی‌های حفاظتی قوی، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی مدرن است.
ویژگی‌های کلیدی
-
ماسفت قدرت یکپارچه 700 ولتی: امکان اتصال مستقیم به منبع اصلی ولتاژ بالا را فراهم می‌کند و نیاز به اجزای خارجی اضافی را کاهش می‌دهد.
-
کنترلر PWM با فرکانس ثابت 60 کیلوهرتز: تعادل بهینه‌ای بین کارایی و کنترل نویز در طراحی منبع تغذیه ایجاد می‌کند.
-
محدوده ولتاژ ورودی گسترده (9 تا 38 ولت): انعطاف‌پذیری در سازگاری با تغییرات ولتاژ تغذیه کمکی، به‌ویژه برای آداپتورهای شارژر باتری.
-
حالت Burst خودکار در بار کم: کاهش مصرف توان در حالت آماده‌به‌کار، ایده‌آل برای کاربردهای کم‌مصرف.
-
حفاظت‌های داخلی پیشرفته:
-
حفاظت در برابر اضافه‌بار (OLP)
-
حفاظت در برابر اضافه‌ولتاژ (OVP)
-
قفل ولتاژ پایین (UVLO)
-
حفاظت در برابر گرمای بیش از حد و اتصال کوتاه
-
-
مصرف توان پایین در حالت آماده‌به‌کار: حدود 200 میلی‌وات، که آن را برای کاربردهای حساس به انرژی مناسب می‌کند.
-
بسته‌بندی DIP-8 و SO-8: طراحی فشرده برای استفاده در فضاهای محدود.
کاربردها
VIPER22A به دلیل تطبیق‌پذیری و عملکرد قابل اعتماد، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:
-
آداپتورهای شارژر باتری: برای دستگاه‌های قابل حمل مانند گوشی‌های هوشمند و تبلت‌ها.
-
منابع تغذیه آماده‌به‌کار: در تلویزیون‌ها، مانیتورها و سایر تجهیزات الکترونیکی مصرفی.
-
منابع تغذیه کمکی: در سیستم‌های کنترل موتور و تجهیزات صنعتی.
-
درایورهای LED: برای روشنایی کم‌مصرف و کارآمد.
-
سیستم‌های میکروکنترلری راه دور: برای کاربردهای IoT و دستگاه‌های هوشمند.
مزایای طراحی
VIPER22A با کاهش تعداد اجزای خارجی مورد نیاز، پیچیدگی طراحی را به حداقل می‌رساند. این آیسی با بهره‌گیری از فناوری یکپارچه‌سازی بالا، امکان ساخت منابع تغذیه فشرده با راندمان بالا (تا 80% در بار کامل) را فراهم می‌کند. ویژگی‌هایی مانند حالت Hiccup برای حفاظت در برابر خطا و سازگاری با توپولوژی Flyback، آن را به گزینه‌ای ایده‌آل برای طراحی‌های حرفه‌ای تبدیل کرده است.
مدار نمونه
یک مدار نمونه برای منبع تغذیه 12 ولت 1 آمپر با استفاده از VIPER22A شامل بخش‌های زیر است:
-
حفاظت ورودی: فیوز 1 آمپر 250 ولت AC و وریستور اکسید فلزی (MOV) برای محافظت در برابر ولتاژهای اضافی.
-
فیلتر ورودی: خازن نوع X برای حذف نویز خط.
-
تبدیل AC به DC: پل دیود تمام‌موج (مانند DB107) و خازن صاف‌کننده.
-
کنترلر VIPER22A: اتصال به سیم‌پیچ اولیه ترانسفورماتور برای سوئیچینگ.
-
مدار گیره (Clamp): شامل دیود TVS و دیود بازیابی سریع برای مدیریت پیک‌های ولتاژ.
-
فیدبک ایزوله: با استفاده از اپتوکوپلر (مانند PC817) و رگولاتور شانت TL431 برای تنظیم دقیق ولتاژ خروجی.
برای جزئیات بیشتر در مورد طراحی مدار، می‌توانید به دیتاشیت رسمی VIPER22A در وب‌سایت STMicroelectronics مراجعه کنید.
آی‌سی‌های معادل
در صورتی که به دنبال جایگزین‌هایی برای VIPER22A باشید، گزینه‌های زیر می‌توانند نیازهای طراحی شما را برآورده کنند:
-
TOP223Y (Power Integrations): مناسب برای کاربردهایی با جریان خروجی بالاتر.
-
LNK304 (Power Integrations): برای طراحی‌های بسیار کم‌مصرف و ساده‌تر.
-
NCP1200 (ON Semiconductor): با حالت آماده‌به‌کار کم‌مصرف و کنترل فرکانس کارآمد.
پرسش‌های متداول (FAQ)
1. VIPER22A برای چه نوع کاربردهایی مناسب است؟
VIPER22A برای طراحی منابع تغذیه سوئیچینگ آفلاین با توان پایین، مانند شارژرهای باتری، منابع تغذیه آماده‌به‌کار در تلویزیون‌ها و مانیتورها، درایورهای LED و سیستم‌های میکروکنترلری مناسب است. این آیسی به دلیل ویژگی‌های حفاظتی و مصرف توان کم، برای کاربردهای حساس به انرژی ایده‌آل است.
2. آیا VIPER22A می‌تواند مستقیماً جایگزین VIPER12A شود؟
بله، VIPER22A می‌تواند به‌عنوان جایگزین VIPER12A استفاده شود، زیرا دارای پین‌بندی مشابه و ساختار داخلی یکسان است. با این حال، VIPER22A توان بیشتری ارائه می‌دهد و برای کاربردهایی با نیازهای توان بالاتر مناسب‌تر است.
3. چگونه می‌توان دیتاشیت VIPER22A را پیدا کرد؟
دیتاشیت رسمی VIPER22A به‌صورت رایگان در وب‌سایت STMicroelectronics در دسترس است. این دیتاشیت شامل اطلاعات دقیق در مورد مشخصات الکتریکی، پیکربندی پین‌ها و مدارهای نمونه است.
خرید VIPER22A
برای تهیه آیسی VIPER22A با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، مجموعه‌ای گسترده از محصولات STMicroelectronics را با قیمت‌های رقابتی و خدمات ارسال سریع ارائه می‌دهد.
