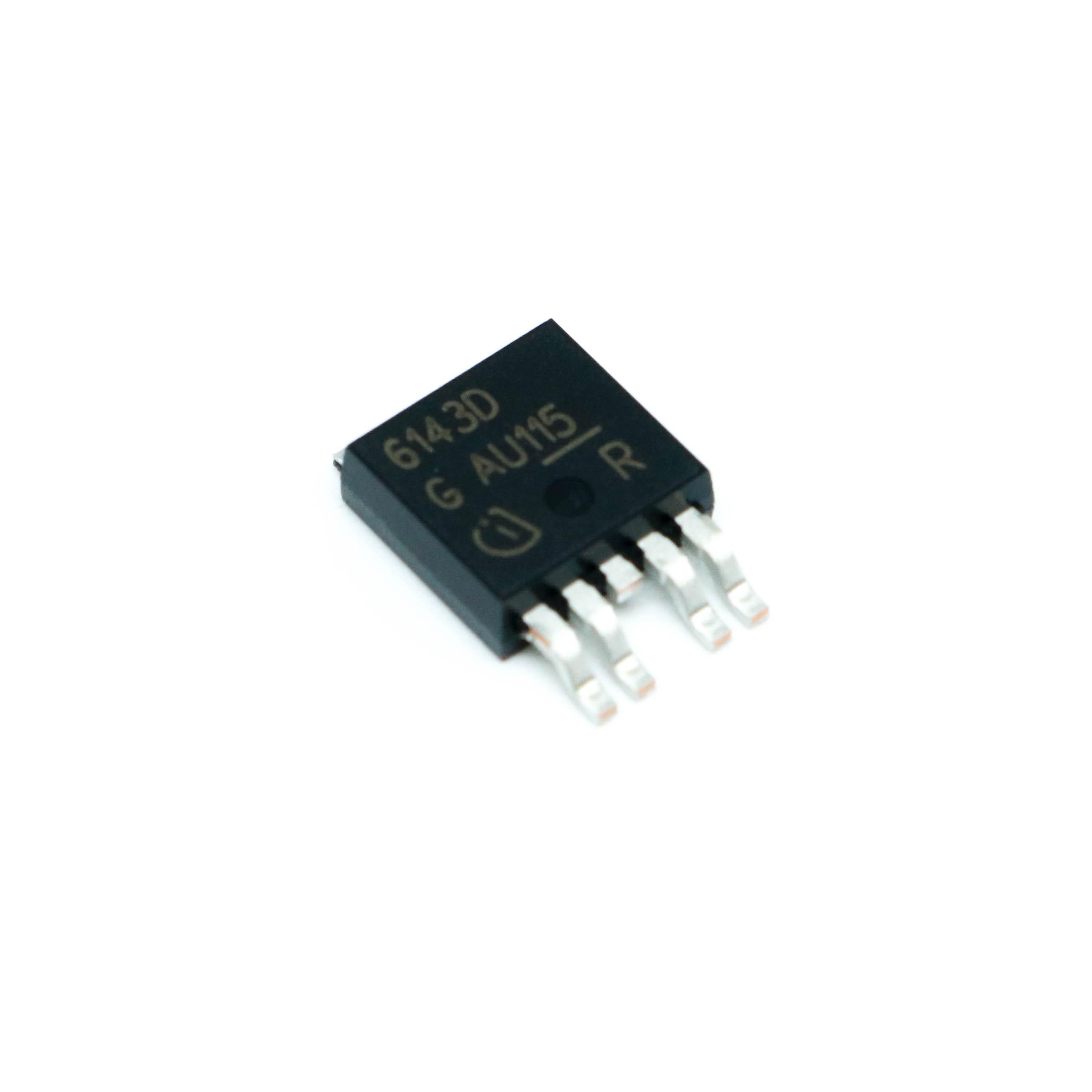

سوئیچ BTS6143D

BTS6143D یک سوئیچ قدرت هوشمند High-Side از شرکت اینفینئون تکنولوژیز (Infineon Technologies) است که به طور خاص برای کاربردهای پیشرفته در صنایع خودروسازی، کنترل صنعتی، لوازم خانگی و ابزارهای برقی طراحی شده است. این محصول با بهره‌گیری از فناوری SIPMOS® و یکپارچه‌سازی ترانزیستور قدرت FET عمودی، عملکردی بی‌نظیر در مدیریت توان و حفاظت از مدار ارائه می‌دهد. BTS6143D با ویژگی‌هایی نظیر حفاظت در برابر اتصال کوتاه، خاموشی حرارتی، و تشخیص خطا، گزینه‌ای ایده‌آل برای سیستم‌هایی است که نیاز به قابلیت اطمینان بالا و عملکرد ایمن دارند.

این سوئیچ قدرت تک‌کاناله با مقاومت حالت روشن (R_ON) تنها 10 میلی‌اهم، توانایی مدیریت جریان بار نامی تا 33 آمپر (ISO) و جریان محدود شده تا 75 آمپر را داراست. همچنین، این محصول با پشتیبانی از ولتاژ کاری 5.5 تا 38 ولت و دمای عملیاتی گسترده از -40°C تا 150°C، برای محیط‌های سخت و چالش‌برانگیز مناسب است. طراحی RoHS-compliant این محصول، آن را به گزینه‌ای سازگار با محیط زیست تبدیل کرده است که با استانداردهای جهانی سازگاری دارد.

ویژگی‌ها و مزایای کلیدی BTS6143D

ویژگی‌ها:

• حفاظت‌های یکپارچه: مجهز به حفاظت در برابر اتصال کوتاه با قفل، محدودسازی جریان، خاموشی حرارتی با قابلیت راه‌اندازی مجدد، حفاظت در برابر اضافه‌ولتاژ (شامل تخلیه بار)، و حفاظت در برابر از دست دادن زمین یا منبع تغذیه.

• تشخیص بار پیشرفته: ارائه حسگر جریان بار متناسب با سیگنال خطای مشخص در شرایط اضافه‌بار، خاموشی حرارتی یا اتصال کوتاه.

• عملکرد بهینه: زمان روشن و خاموش شدن سریع (حداکثر 500 میکروثانیه) و مصرف جریان آماده‌به‌کار بسیار پایین.

• سازگاری الکترومغناطیسی (EMC): طراحی بهینه برای کاهش تداخل الکترومغناطیسی.

• پشتیبانی از بارهای متنوع: مناسب برای بارهای مقاومتی، القایی و خازنی، به‌ویژه بارهایی با جریان هجومی بالا.

مزایا:

• قابلیت اطمینان بالا: حفاظت‌های چندگانه، ایمنی سیستم را در شرایط غیرعادی تضمین می‌کنند.

• انعطاف‌پذیری در کاربرد: مناسب برای سیستم‌های 12 و 24 ولت DC با قابلیت جایگزینی رله‌های الکترومکانیکی، فیوزها و مدارات گسسته.

• راندمان انرژی: مصرف انرژی پایین و دفع توان تا 59 وات.

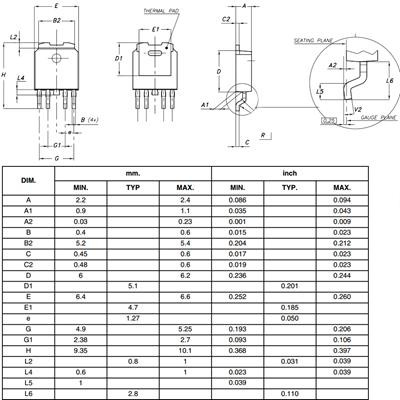

• طراحی فشرده: بسته‌بندی TO-252-5 (DPAK 5-pin) با ابعاد 6.5 × 6.22 × 2.3 میلی‌متر، امکان نصب سطحی (SMD/SMT) را فراهم می‌کند.

کاربردهای BTS6143D

BTS6143D به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرد:

• صنعت خودروسازی: کنترل واحدهای روشنایی، واحدهای کنترل الکترونیکی بدنه (ECU)، و سیستم‌های تنظیم صندلی.

• کنترل صنعتی: مدیریت سوئیچینگ در ترانسفورماتورها، تجهیزات توزیع برق و سیستم‌های کنترل از راه دور.

• لوازم خانگی: حفاظت و کنترل در دستگاه‌هایی مانند یخچال، کولر گازی و ماشین لباسشویی.

• تجهیزات پزشکی: تضمین عملکرد ایمن و پایدار در سیستم‌های کنترلی تجهیزات پزشکی.

• سیستم‌های روشنایی: نظارت و کنترل جریان در سیستم‌های روشنایی LED برای جلوگیری از آسیب ناشی از جریان بیش از حد.

• کنترل موتور: مدیریت جریان در ابزارهای برقی، پرده‌های برقی و سایر تجهیزات خانگی.

مشخصات فنی BTS6143D

نحوه عملکرد BTS6143D

BTS6143D به عنوان یک سوئیچ قدرت High-Side بین منبع تغذیه و بار قرار می‌گیرد و از یک MOSFET کانال N برای سوئیچینگ جریان استفاده می‌کند. این محصول مجهز به پمپ شارژ داخلی و حسگر جریان است که امکان تشخیص دقیق جریان بار و ارائه بازخورد تشخیصی را فراهم می‌کند. در صورت بروز شرایط غیرعادی مانند اضافه‌بار، اتصال کوتاه یا دمای بیش از حد، BTS6143D به طور خودکار اقدامات حفاظتی را فعال می‌کند، از جمله کاهش مقاومت یا خاموش کردن سوئیچ برای جلوگیری از آسیب به مدار یا بار.

این سوئیچ همچنین از سیگنال‌های PWM پشتیبانی می‌کند که امکان کنترل دقیق جریان خروجی را فراهم می‌آورد. ویژگی Reversave™ این محصول، حفاظت در برابر اتصال معکوس باتری را با روشن شدن خودکار MOSFET تضمین می‌کند، که این امر نیاز به دیود خارجی را کاهش می‌دهد.

پرسش‌های متداول (FAQ)

1. BTS6143D برای چه نوع بارهایی مناسب است؟

BTS6143D برای انواع بارهای مقاومتی، القایی و خازنی، به‌ویژه بارهایی با جریان هجومی بالا مانند موتورها و لامپ‌ها، مناسب است. این محصول می‌تواند در کاربردهای 12 و 24 ولت DC استفاده شود و جایگزین مناسبی برای رله‌های الکترومکانیکی و فیوزها ارائه می‌دهد.

2. چگونه BTS6143D از مدار در برابر شرایط غیرعادی محافظت می‌کند؟

BTS6143D مجهز به حفاظت‌های متعددی از جمله حفاظت در برابر اتصال کوتاه با قفل، محدودسازی جریان، خاموشی حرارتی با راه‌اندازی مجدد، و حفاظت در برابر اضافه‌ولتاژ است. این ویژگی‌ها با تشخیص سریع شرایط غیرعادی و قطع یا محدود کردن جریان، از آسیب به مدار و بار جلوگیری می‌کنند.

3. آیا BTS6143D برای کاربردهای خودروسازی مناسب است؟

بله، BTS6143D با استاندارد AEC-Q100 سازگار است و به طور گسترده در سیستم‌های الکترونیکی خودرو مانند کنترل روشنایی، واحدهای کنترل بدنه، و تنظیمات صندلی استفاده می‌شود. دمای کاری گسترده و حفاظت‌های یکپارچه، آن را برای محیط‌های سخت خودروسازی ایده‌آل می‌سازد.
