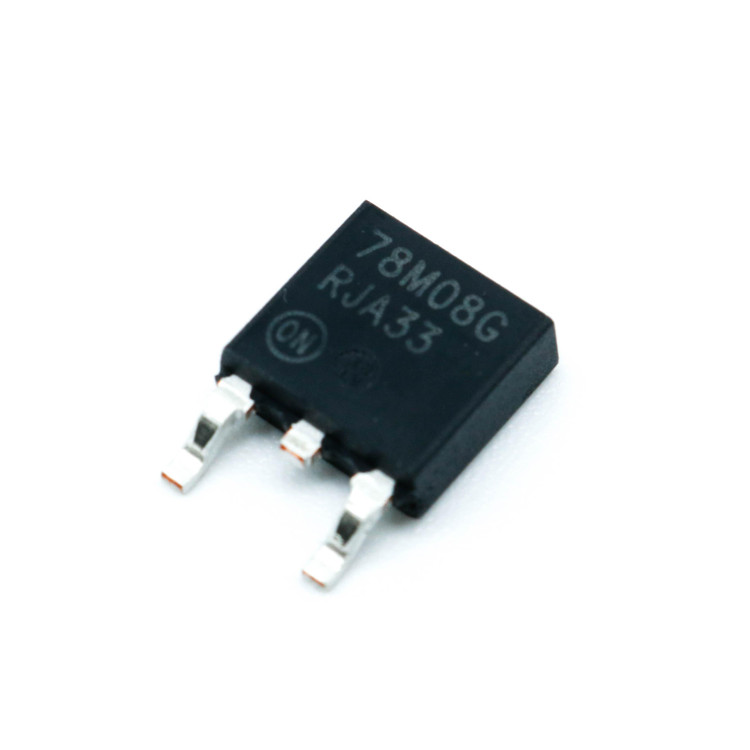

رگولاتور MC78M08BDTG
نام قطعه: رگولاتور MC78M08BDTG
نام کارخانهای: MC78M08BDTG
منفی یا مثبت Positive قطب
جریان خروجی 500 میلی آمپر
دقت 160 میلی ولت
تعداد خروجی 1 خروجی
نوع خروجی Fixed
ولتاژ خروجی 8.30 ولت
ولتاژ خروجی 7.70 ولت
کمترین ولتاژ ورودی 10 ولت
بیشترین ولتاژ ورودی 35 ولت
نوع نصب روی برد SMD/SMT
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
برند: ON Semiconductor
پکیج: TO-252 (D-PAK)
بستهبندی: Tape & Reel
عنوان گروه: Linear Voltage Regulators
توضیحات: رگولاتور خطی ثابت مثبت 8 ولت 500 میلی آمپر Positive Voltage Regulators , Fixed , Output Voltage : 8V , Output Current : 500mA , Input Voltage : 35V
Polarity Positive Type
Output Current 500 mA
Tolerance 160 mv
Number of Output 1 Output
Output Type Fixed
Output Voltage (Max) 8.30 V
Output Voltage (Min) 7.70 V
Input Voltage MIN 10 V
Input Voltage MAX 35 V
Mounting Style SMD/SMT
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +125 C°
Brand ON Semiconductor
Package TO-252 (D-PAK)
MC78M08BDTG یک رگولاتور ولتاژ خطی مثبت (Linear Voltage Regulator) از شرکت ON Semiconductor است که به طور خاص برای کاربردهای الکترونیکی طراحی شده است. این رگولاتور با ارائه ولتاژ خروجی ثابت 8 ولت و جریان حداکثر 500 میلیآمپر، گزینهای ایدهآل برای تنظیم ولتاژ در مدارهای الکترونیکی با مصرف توان متوسط است. این محصول در پکیج TO-252-3 (DPAK) عرضه میشود که به دلیل ابعاد مناسب و قابلیت نصب سطحی (SMT)، برای طراحیهای مدرن و فشرده مناسب است.
MC78M08BDTG از سری رگولاتورهای MC78M00 است که مشابه سری محبوب MC7800 طراحی شده، اما با جریان خروجی نصف (500 میلیآمپر) مشخص شده است. این ویژگی آن را برای کاربردهای محلی و تنظیم ولتاژ روی برد (On-Card Voltage Regulation) بسیار مناسب میکند. با بهرهگیری از ویژگیهایی نظیر محدودسازی جریان داخلی، حفاظت در برابر خاموشی حرارتی (Thermal Shutdown) و جبرانسازی ناحیه ایمن (Safe-Area Compensation) برای ترانزیستور داخلی، این رگولاتور در شرایط عملیاتی مختلف از استحکام و پایداری بالایی برخوردار است.
ویژگیهای کلیدی
-
ولتاژ خروجی ثابت: 8 ولت با دقت بالا
-
جریان خروجی: تا 500 میلیآمپر (با هیتسینک مناسب)
-
محدوده ولتاژ ورودی: 10 تا 35 ولت
-
پکیج: TO-252-3 (DPAK)، مناسب برای نصب سطحی
-
حفاظتهای داخلی:
-
محدودسازی جریان (Current Limiting)
-
حفاظت حرارتی (Thermal Shutdown)
-
جبرانسازی ناحیه ایمن (Safe-Area Compensation)
-
-
دمای کاری: از -40 تا +125 درجه سانتیگراد
-
کاربردها: تنظیم ولتاژ در سیستمهای الکترونیکی، منبع تغذیههای محلی، و تجهیزات صنعتی
کاربردها
MC78M08BDTG به دلیل طراحی مقاوم و عملکرد قابل اعتماد، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرد:
-
منابع تغذیه: برای تأمین ولتاژ ثابت در مدارهای دیجیتال و آنالوگ
-
الکترونیک صنعتی: در سیستمهای کنترل و اتوماسیون صنعتی
-
لوازم الکترونیکی مصرفی: مانند دستگاههای صوتی و تصویری
-
پروژههای DIY و پروتوتایپ: به دلیل سهولت استفاده و دسترسی گسترده
-
تجهیزات مخابراتی: برای تأمین ولتاژ پایدار در ماژولهای ارتباطی
مزایا
-
استحکام بالا: طراحی مقاوم با حفاظتهای داخلی متعدد، این رگولاتور را در برابر شرایط سخت عملیاتی مقاوم میکند.
-
نصب آسان: پکیج DPAK امکان لحیمکاری سطحی و صرفهجویی در فضا را فراهم میکند.
-
هزینه بهینه: با توجه به عملکرد و کیفیت، این محصول ارزش اقتصادی بالایی دارد.
-
انعطافپذیری: پشتیبانی از محدوده وسیع ولتاژ ورودی (10 تا 35 ولت) آن را برای پروژههای مختلف مناسب میسازد.
مشخصات فنی
|
مشخصه |
مقدار |
|---|---|
|
ولتاژ خروجی |
8 ولت |
|
جریان خروجی |
500 میلیآمپر |
|
ولتاژ ورودی |
10 تا 35 ولت |
|
افت ولتاژ (Dropout) |
2 ولت |
|
دمای کاری |
-40 تا +125 درجه سانتیگراد |
|
پکیج |
TO-252-3 (DPAK) |
|
تعداد پینها |
3 پین |
|
سطح حساسیت به رطوبت (MSL) |
MSL 1 - نامحدود |
سوالات متداول (FAQ)
1. رگولاتور MC78M08BDTG برای چه نوع پروژههایی مناسب است؟
این رگولاتور برای پروژههایی که نیاز به ولتاژ ثابت 8 ولت با جریان تا 500 میلیآمپر دارند، مناسب است. از جمله این پروژهها میتوان به منابع تغذیه محلی در مدارهای الکترونیکی، پروژههای DIY، و سیستمهای کنترل صنعتی اشاره کرد. این محصول به دلیل حفاظتهای داخلی و استحکام بالا، برای کاربردهایی که پایداری و قابلیت اطمینان مهم است، ایدهآل است.
2. آیا برای استفاده از MC78M08BDTG نیاز به هیتسینک است؟
بله، در صورتی که جریان خروجی نزدیک به حداکثر مقدار (500 میلیآمپر) باشد یا دمای محیط بالا باشد، استفاده از هیتسینک توصیه میشود. این کار به حفظ عملکرد بهینه و جلوگیری از خاموشی حرارتی کمک میکند.
3. تفاوت MC78M08BDTG با سری MC7800 چیست؟
MC78M08BDTG از نظر عملکرد مشابه سری MC7800 است، اما جریان خروجی آن به 500 میلیآمپر محدود شده است، در حالی که سری MC7800 معمولاً تا 1 آمپر جریان خروجی ارائه میدهد. این ویژگی MC78M08BDTG را برای کاربردهایی با مصرف توان کمتر مناسبتر میکند.
خرید MC78M08BDTG
برای خرید رگولاتور ولتاژ MC78M08BDTG با کیفیت اصلی و قیمت مناسب، میتوانید به وبسایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعهای گسترده از قطعات الکترونیکی را با تضمین اصالت و پشتیبانی فنی ارائه میدهد. با خرید از E366.ir، از خدمات ارسال سریع و مشاوره تخصصی بهرهمند شوید.
