رگولاتور TL432AIDBZT

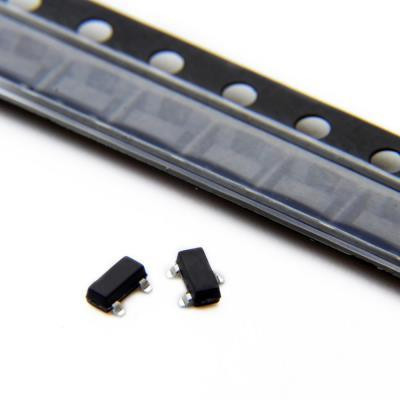

TL432AIDBZT یک رگولاتور شنت دقیق قابل تنظیم (Adjustable Precision Shunt Regulator) از شرکت Texas Instruments است که در بسته‌بندی SOT-23 با 3 پین عرضه می‌شود. این قطعه الکترونیکی به دلیل دقت بالا، پایداری حرارتی عالی و عملکرد قابل اعتماد در محدوده دمایی گسترده (-40°C تا 85°C) در کاربردهای مختلف صنعتی و تجاری بسیار مورد استفاده قرار می‌گیرد. این رگولاتور با قابلیت تنظیم ولتاژ خروجی از Vref (حدود 2.5 ولت) تا 36 ولت با استفاده از دو مقاومت خارجی، انعطاف‌پذیری بالایی را برای طراحان مدار فراهم می‌کند.

TL432AIDBZT به دلیل امپدانس خروجی پایین (0.2 اهم به طور معمول)، نویز کم و توانایی مدیریت جریان شنت از 1 میلی‌آمپر تا 100 میلی‌آمپر، جایگزینی عالی برای دیودهای زنر در کاربردهایی مانند رگولاسیون ولتاژ روی برد، منابع تغذیه قابل تنظیم و سیستم‌های تغذیه سوئیچینگ است.

ویژگی‌های کلیدی

• ولتاژ خروجی قابل تنظیم: از 2.5 ولت تا 36 ولت با استفاده از مقاومت‌های خارجی.

• دقت ولتاژ مرجع: تلرانس 1% در دمای 25 درجه سانتی‌گراد (گرید A).

• امپدانس خروجی پایین: 0.2 اهم (معمولی)، که عملکرد پایداری را تضمین می‌کند.

• محدوده دمایی گسترده: عملکرد قابل اعتماد از -40°C تا 85°C.

• نویز خروجی کم: مناسب برای کاربردهای حساس به نویز.

• ظرفیت جریان شنت: پشتیبانی از جریان 1 میلی‌آمپر تا 100 میلی‌آمپر.

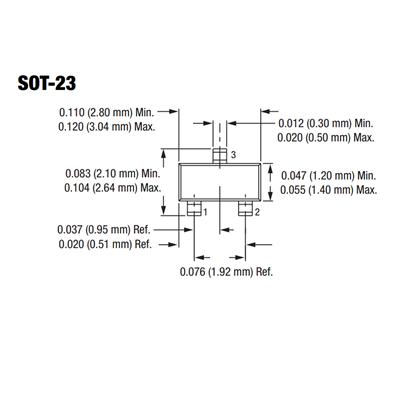

• بسته‌بندی فشرده: پکیج SOT-23 با 3 پین، ایده‌آل برای طراحی‌های با فضای محدود.

کاربردها

TL432AIDBZT به دلیل ویژگی‌های برجسته‌اش در طیف وسیعی از کاربردها استفاده می‌شود:

• منابع تغذیه سوئیچینگ: برای تنظیم دقیق ولتاژ خروجی.

• رگولاسیون ولتاژ روی برد: جایگزینی برای دیودهای زنر با دقت بالاتر.

• سیستم‌های مدیریت باتری: برای کنترل ولتاژ و حفاظت مدار.

• تجهیزات صنعتی و خودرو: به دلیل پایداری در دماهای بالا و پایین.

• ابزارهای دقیق: در مدارهایی که نیاز به مرجع ولتاژ با نویز کم دارند.

مزایا

• انعطاف‌پذیری بالا: امکان تنظیم ولتاژ خروجی برای نیازهای مختلف طراحی.

• پایداری حرارتی: عملکرد ثابت در شرایط دمایی متنوع.

• مصرف توان کم: بهینه برای کاربردهای با توان محدود.

• اندازه کوچک: مناسب برای طراحی‌های با چگالی بالا.

سوالات متداول (FAQ)

1. تفاوت TL432AIDBZT با TL431 چیست؟

TL432AIDBZT و TL431 هر دو رگولاتورهای شنت قابل تنظیم هستند، اما TL432 دارای چیدمان پین معکوس (reverse pinout) نسبت به TL431 است. این تفاوت در طراحی پین‌ها باعث می‌شود که TL432 برای برخی طرح‌های خاص که نیاز به چیدمان متفاوت دارند، مناسب‌تر باشد. هر دو از نظر مشخصات الکتریکی مشابه هستند، اما انتخاب بین آن‌ها به نیازهای طراحی PCB بستگی دارد.

2. آیا TL432AIDBZT برای کاربردهای خودرویی مناسب است؟

TL432AIDBZT برای دمای صنعتی (-40°C تا 85°C) طراحی شده است و برای کاربردهای صنعتی و تجاری مناسب است. با این حال، برای کاربردهای خودرویی که نیاز به استانداردهای سخت‌گیرانه‌تر (مانند AEC-Q100) دارند، بهتر است از نسخه‌های خاص مانند TL432-Q1 استفاده شود.

3. چگونه می‌توان ولتاژ خروجی TL432AIDBZT را تنظیم کرد؟

ولتاژ خروجی TL432AIDBZT با استفاده از دو مقاومت خارجی که به صورت تقسیم‌کننده ولتاژ به پین مرجع (Reference) متصل می‌شوند، تنظیم می‌شود. فرمول تنظیم ولتاژ به صورت زیر است: Vout = Vref × (1 + R1/R2) که در آن Vref حدود 2.5 ولت است و R1 و R2 مقاومت‌های خارجی هستند. برای اطلاعات دقیق‌تر، به دیتاشیت محصول مراجعه کنید.

چرا TL432AIDBZT را انتخاب کنیم؟

این رگولاتور شنت به دلیل دقت بالا، نویز کم و انعطاف‌پذیری در تنظیم ولتاژ، انتخابی ایده‌آل برای مهندسان الکترونیک است که به دنبال عملکرد قابل اعتماد و طراحی بهینه هستند. اگر به دنبال یک رگولاتور شنت با کیفیت بالا و مناسب برای پروژه‌های حرفه‌ای هستید، TL432AIDBZT گزینه‌ای بی‌نظیر است.

خرید TL432AIDBZT

برای خرید TL432AIDBZT با کیفیت اصلی و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین قطعات الکترونیکی معتبر، طیف گسترده‌ای از محصولات Texas Instruments را با ضمانت اصالت کالا ارائه می‌دهد.
