رگولاتور AMS1117 ADJ

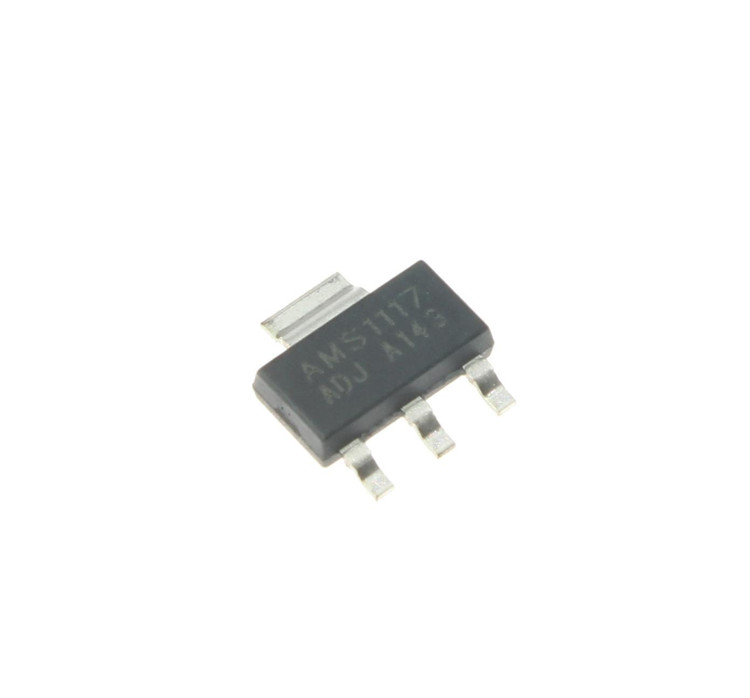

رگولاتور ولتاژ AMS1117-ADJ یک رگولاتور خطی کم‌افت (Low Dropout Linear Regulator) با قابلیت تنظیم ولتاژ خروجی است که به دلیل عملکرد قابل اعتماد، طراحی ساده و کارایی بالا، یکی از محبوب‌ترین انتخاب‌ها در پروژه‌های الکترونیکی حرفه‌ای و آماتوری محسوب می‌شود. این آی‌سی در بسته‌بندی SOT-223 عرضه شده و برای کاربردهایی که نیاز به ولتاژ پایدار و دقیق با جریان خروجی تا 1 آمپر دارند، ایده‌آل است. در این مقاله، به بررسی مشخصات فنی، ویژگی‌ها، کاربردها و مزایای این رگولاتور می‌پردازیم.

مشخصات فنی AMS1117-ADJ

• نوع رگولاتور: رگولاتور ولتاژ خطی کم‌افت (LDO)

• ولتاژ ورودی: 4.5 تا 15 ولت (حداکثر تا 20 ولت توصیه می‌شود)

• ولتاژ خروجی قابل تنظیم: 1.25 تا 12 ولت (با استفاده از دو مقاومت خارجی)

• جریان خروجی: تا 1 آمپر

• افت ولتاژ (Dropout Voltage): 1.1 تا 1.3 ولت در جریان کامل

• دقت ولتاژ خروجی: ±1.5% (در شرایط بهینه)

• جریان بی‌باری (Quiescent Current): حدود 2 میلی‌آمپر (بسیار پایین‌تر از رقبا مانند LM317)

• حفاظت‌ها: محدودسازی جریان، خاموشی حرارتی (Thermal Shutdown)

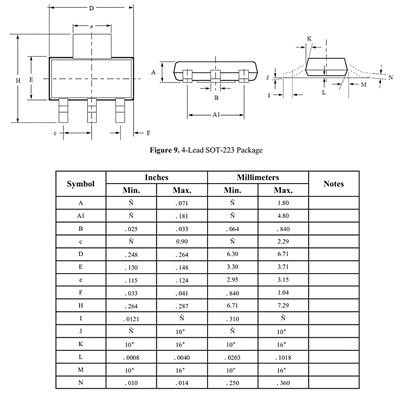

• بسته‌بندی: SOT-223، مناسب برای مدارهای فشرده

• دمای کاری: -40 تا +125 درجه سانتی‌گراد

• فیلتر نویز: امکان افزودن خازن برای کاهش نویز ورودی و خروجی

ویژگی‌های کلیدی

1. افت ولتاژ پایین (Low Dropout): با افت ولتاژ تنها 1.1 تا 1.3 ولت در جریان 1 آمپر، این رگولاتور برای کاربردهای با منبع تغذیه محدود، مانند باتری‌ها، بسیار مناسب است.

2. قابلیت تنظیم ولتاژ خروجی: با استفاده از دو مقاومت خارجی (R1 و R2)، می‌توان ولتاژ خروجی را به صورت دقیق از 1.25 تا 12 ولت تنظیم کرد.

3. حفاظت‌های داخلی: مجهز به سیستم محدودسازی جریان و خاموشی حرارتی برای جلوگیری از آسیب به آی‌سی و مدار در شرایط غیرعادی.

4. اندازه کوچک و کارایی بالا: بسته‌بندی SOT-223 امکان استفاده در طراحی‌های فشرده را فراهم می‌کند، که برای دستگاه‌های قابل حمل ایده‌آل است.

5. مصرف جریان پایین در حالت آماده‌به‌کار: با جریان بی‌باری تنها 2 میلی‌آمپر، این رگولاتور برای کاربردهای کم‌مصرف مناسب است.

فرمول محاسبه ولتاژ خروجی

برای تنظیم ولتاژ خروجی AMS1117-ADJ، از دو مقاومت خارجی (R1 و R2) استفاده می‌شود. فرمول محاسبه ولتاژ خروجی به صورت زیر است:

[ V_{out} = 1.25 \times \left(1 + \frac{R2}{R1}\right) ]

• Vout: ولتاژ خروجی

• R1: مقاومت بین پین تنظیم (ADJ) و زمین

• R2: مقاومت بین پین خروجی (Vout) و پین تنظیم (ADJ)

مثال: برای دستیابی به ولتاژ خروجی 4.5 ولت، اگر R1 برابر با 150 اهم باشد، می‌توان R2 را 390 اهم انتخاب کرد:

[ V_{out} = 1.25 \times \left(1 + \frac{390}{150}\right) = 1.25 \times (1 + 2.6) = 4.5V ]

کاربردها

رگولاتور AMS1117-ADJ به دلیل انعطاف‌پذیری و عملکرد پایدار، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد، از جمله:

• منابع تغذیه برای میکروکنترلرها: تأمین ولتاژ پایدار برای بردهای آردوینو، ESP8266 و دیگر ماژول‌های میکروکنترلری.

• سیستم‌های باتری‌محور: مناسب برای دستگاه‌های قابل حمل مانند تلفن‌های همراه، ابزارهای اندازه‌گیری و دستگاه‌های IoT.

• شارژرهای باتری: تنظیم ولتاژ دقیق برای شارژ ایمن باتری‌ها.

• پست‌ رگولاتور در منابع تغذیه سوئیچینگ: بهبود کیفیت ولتاژ خروجی در منابع تغذیه سوئیچینگ.

• کاربردهای صنعتی و خودروسازی: تأمین ولتاژ پایدار در محیط‌های با دمای بالا یا شرایط سخت.

• مدارهای صوتی و LED: ارائه ولتاژ ثابت برای کاهش نویز و افزایش کارایی.

مزایا

• نصب و استفاده آسان: طراحی ساده با حداقل قطعات خارجی.

• هزینه اقتصادی: قیمت مناسب برای پروژه‌های تجاری و شخصی.

• پایداری بالا: خروجی ولتاژ ثابت حتی در شرایط بار متغیر.

• سازگاری با استانداردهای صنعتی: مناسب برای استفاده در طراحی‌های حرفه‌ای و استاندارد.

سوالات متداول (FAQ)

1. تفاوت AMS1117-ADJ با LM317 چیست؟

AMS1117-ADJ یک رگولاتور کم‌افت (LDO) با جریان بی‌باری کمتر (2 میلی‌آمپر در مقابل 5 میلی‌آمپر LM317) و اندازه کوچکتر (SOT-223 در مقابل TO-220) است. همچنین AMS1117-ADJ برای کاربردهای مدرن‌تر با نیاز به کارایی بالاتر و مصرف انرژی کمتر طراحی شده است.

2. آیا برای استفاده از AMS1117-ADJ نیاز به خازن است؟

بله، توصیه می‌شود از خازن‌های 10 تا 22 میکروفاراد در ورودی و خروجی برای فیلتر کردن نویز و بهبود پایداری استفاده شود. همچنین، خازن اختیاری CAdj می‌تواند برای کاهش ریپل خروجی اضافه شود.

3. حداکثر ولتاژ ورودی AMS1117-ADJ چقدر است؟

حداکثر ولتاژ ورودی توصیه‌شده 15 ولت است، اگرچه در برخی موارد می‌تواند تا 20 ولت را تحمل کند. با این حال، برای اطمینان از عملکرد ایمن، بهتر است ولتاژ ورودی را زیر 15 ولت نگه دارید.

خرید AMS1117-ADJ

برای تهیه رگولاتور ولتاژ AMS1117-ADJ با کیفیت بالا و قیمت مناسب، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با ضمانت اصالت کالا ارائه می‌دهد و گزینه‌ای ایده‌آل برای خرید قطعات مورد نیاز پروژه‌های شما است.
