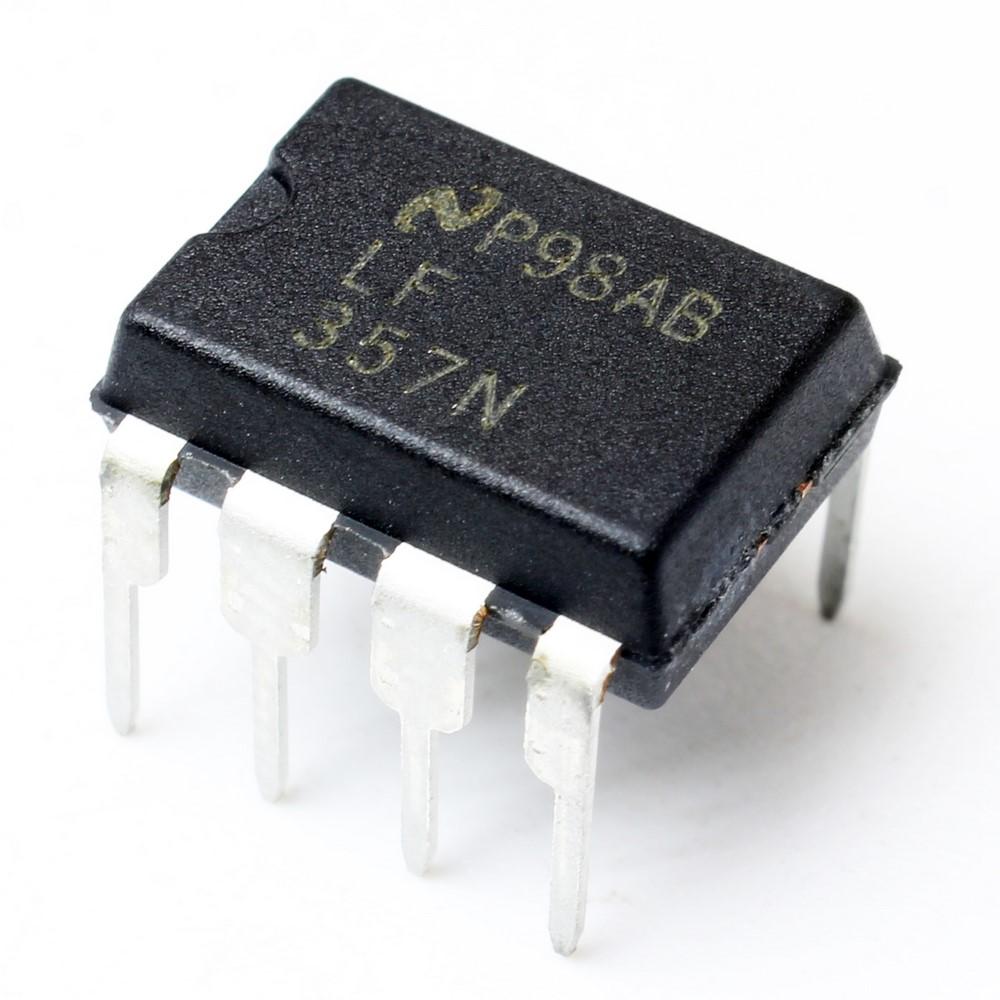

آی سی LF357N

آی‌سی LF357N یک تقویت‌کننده عملیاتی (Op-Amp) تک‌کاناله با ورودی JFET است که توسط شرکت‌های معتبر مانند STMicroelectronics و Texas Instruments تولید شده است. این آی‌سی به دلیل ویژگی‌های برجسته‌ای نظیر پهنای باند گسترده، نرخ تغییرات ولتاژ بالا (Slew Rate)، و نویز پایین، انتخابی ایده‌آل برای کاربردهای حرفه‌ای در حوزه‌های الکترونیک و مهندسی است. طراحی منحصربه‌فرد این آی‌سی، که ترکیبی از ترانزیستورهای JFET ولتاژ بالا و ترانزیستورهای دوقطبی استاندارد (BiFET) را در یک تراشه مونولیتیک ارائه می‌دهد، آن را به یکی از گزینه‌های برتر در طراحی مدارات آنالوگ تبدیل کرده است.

ویژگی‌های کلیدی LF357N

• امپدانس ورودی بالا: فناوری JFET ورودی، امپدانس ورودی بسیار بالایی را فراهم می‌کند که برای کاربردهای با حساسیت بالا مناسب است.

• پهنای باند گسترده: با پهنای باند بهره 20 مگاهرتز، این آی‌سی برای کاربردهای پرسرعت ایده‌آل است.

• نرخ تغییرات ولتاژ بالا: نرخ تغییرات ولتاژ (Slew Rate) 50 ولت بر میکروثانیه، عملکرد سریع و دقیقی را در پردازش سیگنال‌های دینامیک تضمین می‌کند.

• نویز پایین: چگالی نویز ولتاژ ورودی تنها 15 نانوولت بر ریشه هرتز، که آن را برای کاربردهای صوتی و اندازه‌گیری دقیق مناسب می‌سازد.

• جریان بایاس ورودی پایین: با حداکثر 200 پیکوآمپر، این آی‌سی برای مدارات با امپدانس بالا و حساس به جریان نشتی مناسب است.

• ولتاژ تغذیه دوگانه: پشتیبانی از ولتاژ تغذیه ±22 ولت، انعطاف‌پذیری بالایی در طراحی مدارات فراهم می‌کند.

• بسته‌بندی PDIP-8: طراحی مناسب برای نصب از طریق سوراخ (Through-Hole)، که استفاده در پروژه‌های مختلف را آسان می‌کند.

کاربردهای LF357N

آی‌سی LF357N به دلیل ویژگی‌های برجسته‌اش در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

• تقویت‌کننده‌های صوتی: مناسب برای طراحی پیش‌تقویت‌کننده‌ها و سیستم‌های صوتی با کیفیت بالا به دلیل نویز پایین و اعوجاج کم.

• مدارات ابزار دقیق: ایده‌آل برای تقویت سیگنال‌های ضعیف در حسگرها و تجهیزات اندازه‌گیری.

• فیلترهای آنالوگ: عملکرد عالی در طراحی فیلترهای فعال با پاسخ فرکانسی دقیق.

• مبدل‌های داده سریع (D/A و A/D): مناسب برای کاربردهای تبدیل داده با سرعت بالا.

• بافرهای امپدانس بالا: برای اتصال به حسگرهای با امپدانس بالا مانند فتوسل‌ها.

• مدارات نمونه‌برداری و نگه‌داری (Sample and Hold): به دلیل زمان پاسخ سریع و دقت بالا.

• تقویت‌کننده‌های لگاریتمی: برای پردازش سیگنال‌های پیچیده در سیستم‌های کنترلی.

مشخصات فنی

ویژگی	مقدار
تعداد کانال‌ها	1 کانال
پهنای باند بهره (GBP)	20 مگاهرتز
نرخ تغییرات ولتاژ (Slew Rate)	50 ولت بر میکروثانیه
ولتاژ افست ورودی	حداکثر 10 میلی‌ولت
جریان بایاس ورودی	حداکثر 200 پیکوآمپر
نسبت رد حالت مشترک (CMRR)	حداقل 80 دسی‌بل
چگالی نویز ولتاژ ورودی	15 نانوولت بر ریشه هرتز
ولتاژ تغذیه	±22 ولت
جریان مصرفی	10 میلی‌آمپر
دمای کاری	0 تا +70 درجه سانتی‌گراد
بسته‌بندی	PDIP-8

مزایای LF357N در مقایسه با سایر تقویت‌کننده‌ها

LF357N به دلیل ترکیب منحصربه‌فرد فناوری JFET و بی‌قطبی، عملکردی متعادل بین سرعت، دقت، و مصرف انرژی ارائه می‌دهد. این آی‌سی نسبت به نمونه‌های مشابه مانند TL071 یا LF351، نرخ تغییرات ولتاژ بالاتری دارد و برای کاربردهای پرسرعت مناسب‌تر است. همچنین، توانایی تنظیم افست ولتاژ بدون تأثیر منفی بر رد حالت مشترک یا پایداری دمایی، آن را به گزینه‌ای قابل اعتماد برای مهندسان تبدیل کرده است.

سوالات متداول (FAQ)

1. آی‌سی LF357N برای چه نوع پروژه‌هایی مناسب است؟

LF357N برای پروژه‌هایی که نیاز به تقویت سیگنال با دقت بالا، نویز پایین، و سرعت پاسخگویی بالا دارند، مانند تقویت‌کننده‌های صوتی، مدارات ابزار دقیق، و فیلترهای فعال، مناسب است.

2. آیا LF357N برای کاربردهای صوتی با کیفیت بالا قابل استفاده است؟

بله، به دلیل نویز پایین (15 نانوولت بر ریشه هرتز) و اعوجاج کم (کمتر از 0.02%)، این آی‌سی برای سیستم‌های صوتی حرفه‌ای و پیش‌تقویت‌کننده‌ها انتخابی عالی است.

3. چگونه می‌توان آی‌سی LF357N را جایگزین کرد؟

در صورت عدم دسترسی به LF357N، می‌توانید از آی‌سی‌های مشابه مانند LF356، TL071، یا OPA134 استفاده کنید، اما باید مشخصات فنی مانند نرخ تغییرات ولتاژ و پهنای باند را بررسی کنید تا با نیازهای پروژه شما سازگار باشد.

خرید LF357N

برای تهیه آی‌سی LF357N با کیفیت بالا و اطمینان از اصالت محصول، پیشنهاد می‌کنیم از فروشگاه معتبر E366.ir خرید کنید. این فروشگاه انواع قطعات الکترونیکی را با قیمت مناسب و خدمات پس از فروش عالی ارائه می‌دهد. برای اطلاعات بیشتر و خرید، به وب‌سایت E366.ir مراجعه کنید.
