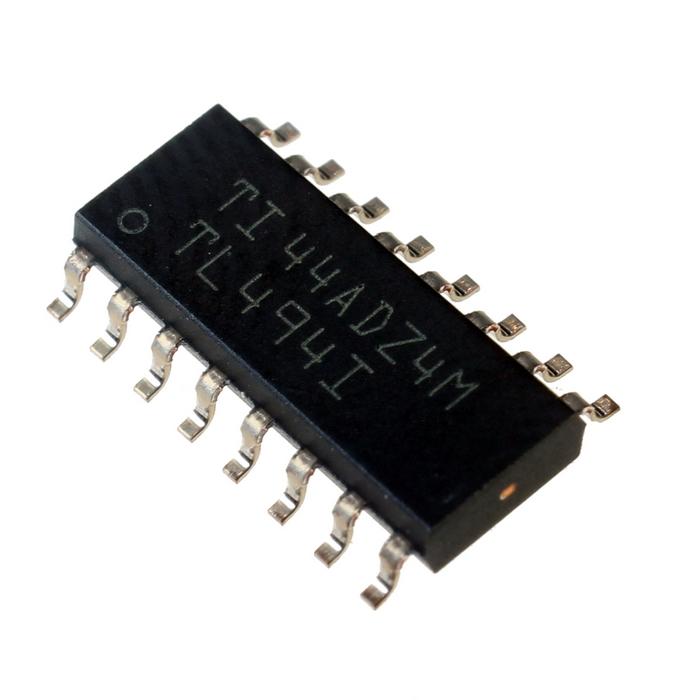

آی‌سی TL494ID

TL494ID
ندارد - کالای اصل 🏅
14,523
توضیحات

نام قطعه:آی‌سی TL494ID
نام کارخانه‌ای: TL494ID
حداقل فرکانس 1 کیلو هرتز
حداکثر فرکانس 300 کیلو هرتز
جریان خروجی 200 میلی آمپر
ولتاژ خروجی 40 ولت
تعداد خروجی 2 خروجی
حداکثر چرخه کار 45 درصد
کمترین ولتاژ ورودی -0.3 ولت
توپولوژی Boost, Buck, Flyback, Forward, Push-Pull
نوع نصب روی برد SMD/SMT
کمترین ولتاژ تغذیه 7 ولت
بیشترین ولتاژ تغذیه 41 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
تعداد در بسته: 2500 عدد
برند: Texas Instruments

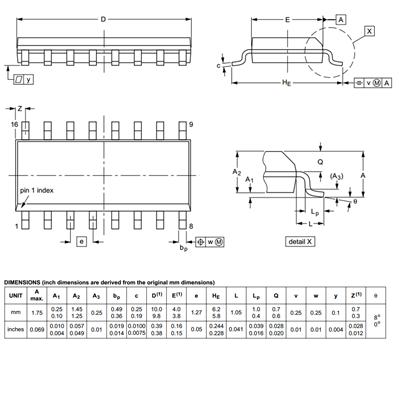

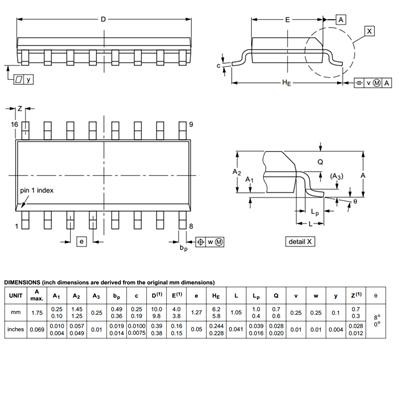

پکیج: SO-16
بسته‌بندی: Tape & Reel
عنوان گروه: Switching Controllers
توضیحات: Voltage Mode PWM Controllers PWM Controller Voltage Mode PWM Controllers PWM Controller;Output Voltage:40 V , Output Current:200 mA , Switching Frequency:300 kHz
Minimum Frequency 1 kHz
Maximum Frequency 300 kHz
Output Current 200 mA
Output Voltage (Max) 40 V
Number of Output 2 Output
Duty Cycle - Max 45 %
Input Voltage MIN -0.3 V
Topology Boost, Buck, Flyback, Forward, Push-Pull
Mounting Style SMD/SMT
Supply Voltage (Min) 7 V
Supply Voltage (Max) 41 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand Texas Instruments
Package SO-16

نقد و بررسی

آی‌سی TL494ID از شرکت Texas Instruments یک کنترلر مدولاسیون عرض پالس (PWM) پیشرفته است که به طور گسترده در طراحی مدارهای مدیریت توان استفاده می‌شود. این آی‌سی با قابلیت‌های منحصربه‌فرد و انعطاف‌پذیری بالا، گزینه‌ای ایده‌آل برای کاربردهای مختلف در صنایع الکترونیک، از جمله منابع تغذیه سوئیچینگ (SMPS)، اینورترها، و مبدل‌های DC-DC است. در ادامه به بررسی ویژگی‌ها، کاربردها و مزایای این محصول می‌پردازیم.

ویژگی‌های کلیدی TL494ID

  • ولتاژ کاری گسترده: پشتیبانی از ولتاژ ورودی بین 7 تا 40 ولت، مناسب برای کاربردهای متنوع.

  • فرکانس سوئیچینگ تا 300 کیلوهرتز: امکان طراحی مدارهای با راندمان بالا و اندازه کوچک‌تر.

  • خروجی‌های قدرتمند: توانایی ارائه جریان تا 200 میلی‌آمپر (Sink یا Source) برای کنترل مستقیم ترانزیستورها یا ماسفت‌ها.

  • کنترل انعطاف‌پذیر خروجی: پشتیبانی از عملیات تک‌انتها (Single-Ended) یا Push-Pull با قابلیت تنظیم زمان مرده (Dead Time).

  • رگولاتور داخلی دقیق: ارائه ولتاژ مرجع 5 ولت با تلورانس 5% برای پایداری عملکرد.

  • مدار محافظ داخلی: جلوگیری از پالس‌های دوگانه در خروجی برای افزایش ایمنی و پایداری.

  • پشتیبانی از همگام‌سازی: معماری مدار امکان همگام‌سازی آسان با سایر اجزا را فراهم می‌کند.

  • بسته‌بندی SOIC-16: طراحی فشرده و مناسب برای تولید انبوه و کاربردهای صنعتی.

کاربردهای TL494ID

آی‌سی TL494ID به دلیل طراحی چندمنظوره و قابلیت اطمینان بالا، در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرد:

  • منابع تغذیه سوئیچینگ (SMPS): برای طراحی منابع تغذیه با راندمان بالا در دستگاه‌های الکترونیکی.

  • مبدل‌های DC-DC: مناسب برای توپولوژی‌های Boost، Buck، Flyback، Forward، Full-Bridge، Half-Bridge و Push-Pull.

  • اینورترها و مبدل‌های توان: در سیستم‌های خورشیدی، یو‌پی‌اس (UPS) و شارژرهای باتری.

  • کنترل موتور: برای تنظیم سرعت و توان در موتورهای DC.

  • سیستم‌های روشنایی LED: مدیریت توان در درایورهای LED با دقت بالا.

مزایای استفاده از TL494ID

  1. انعطاف‌پذیری در طراحی: قابلیت تنظیم فرکانس، زمان مرده و نوع خروجی، این آی‌سی را برای پروژه‌های مختلف مناسب می‌کند.

  2. راندمان بالا: فرکانس سوئیچینگ بالا و کنترل دقیق، مصرف انرژی را به حداقل می‌رساند.

  3. قابلیت اطمینان: طراحی robust و محافظت‌های داخلی، عملکرد پایدار و طولانی‌مدت را تضمین می‌کند.

  4. هزینه‌اثربخشی: با توجه به ویژگی‌های پیشرفته، این آی‌سی ارزش بالایی نسبت به قیمت ارائه می‌دهد.

سوالات متداول (FAQ)

1. آی‌سی TL494ID برای چه نوع پروژه‌هایی مناسب است؟

TL494ID برای پروژه‌هایی که نیاز به کنترل دقیق توان دارند، مانند منابع تغذیه سوئیچینگ، اینورترها، و مبدل‌های DC-DC ایده‌آل است. این آی‌سی از توپولوژی‌های مختلف پشتیبانی می‌کند و برای کاربردهای صنعتی و تجاری مناسب است.

2. آیا TL494ID برای طراحی‌های با توان بالا قابل استفاده است؟

بله، این آی‌سی با توانایی ارائه جریان تا 200 میلی‌آمپر و پشتیبانی از ولتاژ تا 40 ولت، برای کاربردهای توان متوسط تا بالا مناسب است. با این حال، برای توان‌های بسیار بالا، ممکن است نیاز به درایورهای اضافی باشد.

3. چگونه می‌توان فرکانس سوئیچینگ TL494ID را تنظیم کرد؟

فرکانس سوئیچینگ با استفاده از مقاومت و خازن متصل به پین‌های RT و CT قابل تنظیم است. با مراجعه به دیتاشیت محصول، می‌توانید مقادیر مناسب را برای دستیابی به فرکانس دلخواه محاسبه کنید.

خرید TL494ID

برای تهیه آی‌سی TL494ID با کیفیت بالا و تضمین اصالت کالا، پیشنهاد می‌کنیم به وب‌سایت E366.ir مراجعه کنید. این فروشگاه آنلاین مجموعه‌ای گسترده از قطعات الکترونیکی با قیمت رقابتی و خدمات پشتیبانی حرفه‌ای ارائه می‌دهد.
