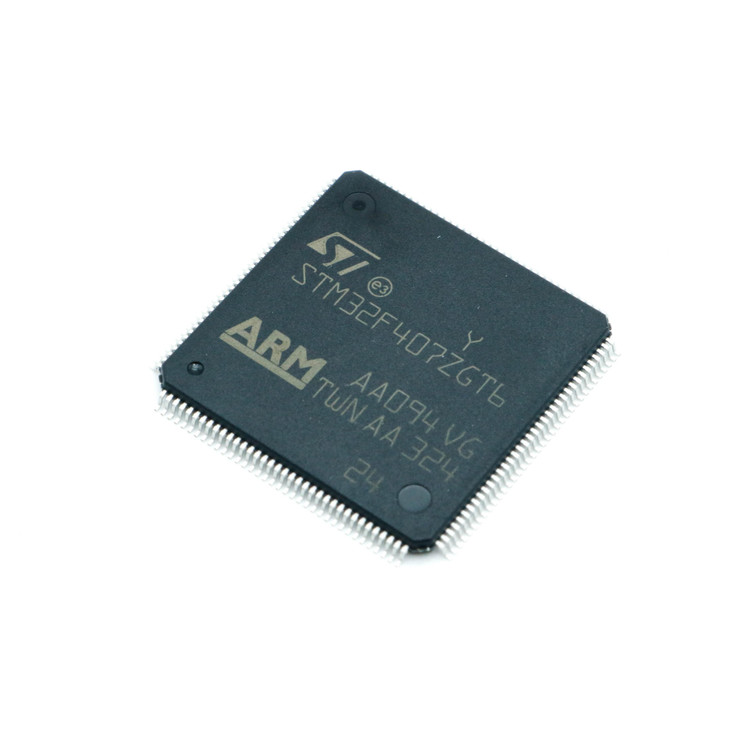

میکروکنترلر STM32F407ZGT6 پکیج LQFP-144

STM32F407ZGT6
برند:STMicroelectronics
ندارد - کالای اصل 🏅
788,700
مشخصات

نوع هسته

Cortex-M4

خانواده پردازشگر

STM32F40

تعداد ورودی/خروجی

114

توضیحات

نام قطعه: میکروکنترلر STM32F407ZGT6
نام کارخانه‌ای: STM32F407ZGT6
تعداد در بسته: 60 عدد
برند: STMicroelectronics
پکیج: LQFP-144

نوع هسته ARM Cortex M4
تعداد ورودی/خروجی 114 ورودی/خروجی
بیشترین فرکانس کاری 168 مگا هرتز
حافظه قابل برنامه ریزی 1 مگا بایت
مقدار RAM 192 کیلو بایت
دقت ADC 12 بیت
خانواده پردازشگر STM32F40
نوع قرار گیری SMD/SMT
کمترین ولتاژ تغذیه 1.8 ولت
بیشترین ولتاژ تغذیه 3.6 ولت
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +85 درجه سانتیگراد
بسته‌بندی: Tray
عنوان گروه: ARM Microcontrollers - MCU
دیتاشیت: STM32F407ZGT6
توضیحات: ARM Microcontrollers - MCU ARM M4 1024 FLASH ARM Microcontrollers - MCU ARM M4 1024 FLASH 168 Mhz 192kB SRAM

Core ARM Cortex M4
Number of I/Os 114 I/O
Maximum Clock Frequency 168 MHz
Program Memory Size 1 MB
Data RAM Size 192 kB
ADC Resolution 12 bit
Processor Series STM32F40
Termination Style SMD/SMT
Supply Voltage (Min) 1.8 V
Supply Voltage (Max) 3.6 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +85 C°
Brand STMicroelectronics
Package LQFP-144

نقد و بررسی


میکروکنترلر STM32F407ZGT6 از خانواده STM32F4 شرکت STMicroelectronics است که بر پایه معماری Cortex-M4 طراحی شده است. این میکروکنترلر با فرکانس کاری حداکثر 168 مگاهرتز، عملکرد بالایی را در کاربردهای صنعتی، مصرفی و خودرویی ارائه می‌دهد. این محصول با دارا بودن واحد محاسبات ممیز شناور (FPU)، امکان اجرای الگوریتم‌های پیچیده ریاضی را به صورت سخت‌افزاری فراهم می‌کند.

ویژگی‌های کلیدی:

  1. پردازنده:

    • هسته Cortex-M4 با FPU

    • فرکانس کاری تا 168 مگاهرتز

    • قابلیت اجرای دستورات DSP

  2. حافظه:

    • حافظه فلش: 1 مگابایت

    • حافظه SRAM: 192 کیلوبایت

    • حافظه CCM (Core Coupled Memory): 64 کیلوبایت

  3. پریفرال‌ها:

    • تایمرهای پیشرفته: 14 تایمر 16 بیتی و 2 تایمر 32 بیتی

    • رابط‌های ارتباطی:

      • 3x SPI

      • 4x USART

      • 2x UART

      • 3x I2C

      • 2x CAN

      • USB 2.0 OTG با پشتیبانی از HS/FS

      • Ethernet MAC با پشتیبانی از IEEE 1588

    • مبدل آنالوگ به دیجیتال (ADC): 3x 12-bit با حداکثر 24 کانال و نرخ نمونه‌برداری 2.4 MSPS

    • مبدل دیجیتال به آنالوگ (DAC): 2x 12-bit

  4. قابلیت‌های امنیتی:

    • واحد CRC (Cyclic Redundancy Check)

    • حفاظت از حافظه فلش

    • قابلیت تولید عدد تصادفی (RNG)

  5. منبع تغذیه:

    • ولتاژ کاری: 1.8 تا 3.6 ولت

    • مصرف توان پایین در حالت‌های مختلف (Low-power modes)

  6. بسته‌بندی:

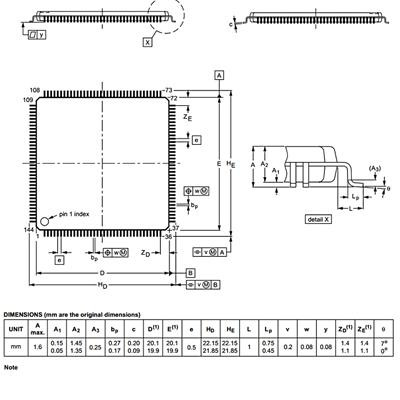

    • LQFP144 با ابعاد 20x20 میلی‌متر

کاربردها:

  • سیستم‌های صنعتی: کنترل موتور، اتوماسیون صنعتی

  • دستگاه‌های پزشکی: تجهیزات مانیتورینگ و تشخیص

  • سیستم‌های ارتباطی: روترها، سوئیچ‌ها

  • خودرو: سیستم‌های کنترل موتور، سیستم‌های اطلاعاتی و سرگرمی

  • دستگاه‌های مصرفی: لوازم خانگی هوشمند، گجت‌های پوشیدنی

مزایا:

  • عملکرد بالا با مصرف توان بهینه

  • پشتیبانی از طیف گسترده‌ای از پریفرال‌ها

  • قابلیت‌های امنیتی پیشرفته

  • سازگاری با محیط‌های صنعتی و خودرویی

نتیجه‌گیری:
میکروکنترلر STM32F407ZGT6 با ترکیبی از قدرت پردازشی بالا، حافظه گسترده و پریفرال‌های متنوع، گزینه‌ای ایده‌آل برای توسعه‌دهندگانی است که به دنبال اجرای پروژه‌های پیچیده و با عملکرد بالا هستند. این محصول با توجه به ویژگی‌های فنی پیشرفته‌اش، می‌تواند در طیف وسیعی از کاربردها مورد استفاده قرار گیرد.
